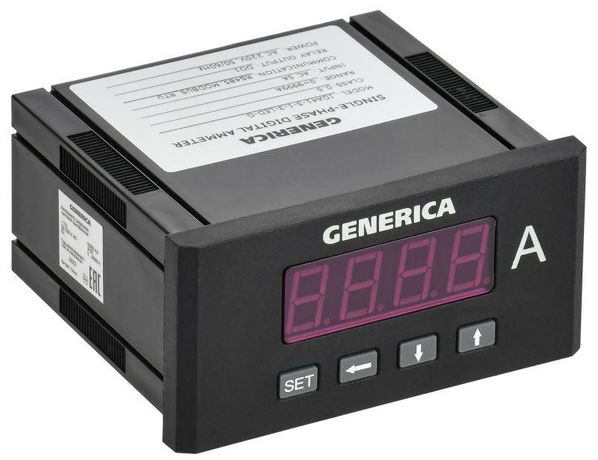

Амперметр цифровой щитовой однофазный DO RS-485 48х96мм LED | IDA41-5-1-3-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный DO RS-485 48×96 мм LED от GENERICA - устройство для точного измерения тока в сетях переменного тока, предназначенное для установки в шкафах управления. Артикул ida41-5-1-3-led-g обеспечивает цифровую индикацию и возможность удалённой передачи данных через интерфейс RS-485.

Назначение и область применения

Амперметр цифровой щитовой однофазный DO RS-485 48×96 мм LED используется для контроля силы тока в однофазных цепях переменного тока. Применяется в распределительных щитах на жилых, коммерческих и промышленных объектах. Подходит для мониторинга нагрузки на линии, диагностики перегрузок и автоматизации систем учёта энергопотребления. Устройство работает в составе низковольтных комплектных устройств (НКУ) и совместимо с трансформаторами тока ТТИ IEK.

Технические характеристики

• Класс точности: 0.5 - гарантирует погрешность не более +-0,5% от верхнего предела измерения
• Тип тока: AC (переменный ток)
• Диапазон измерений: 0–10020 А - измеряет ток через внешний трансформатор тока, не требует подключения провода напрямую
• Измерительная система: цифровая - отображает значение на светодиодном экране, исключает ошибки считывания
• Модульное исполнение: да - позволяет устанавливать в стандартные DIN-рейки и шкафы с модульным форматом
• Трансформаторное включение: да - подключается к вторичной обмотке трансформатора тока (например, ТТИ IEK), безопасно для оператора
• Исполнение: на переднюю панель - монтируется в дверцу или крышку щита, фиксируется защёлками
• Потеря мощности: 0,5 Вт - минимальное энергопотребление, не нагружает измеряемую цепь
• Сертификация: есть - соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой однофазный DO RS-485 48×96 мм LED имеет стандартные габариты 48×96 мм и крепится в панели с вырезом такого же размера. Для работы требуется подключение к трансформатору тока типа ТТИ IEK - входные клеммы рассчитаны на ток 1 А или 5 А со стороны вторичной обмотки. Интерфейс RS-485 позволяет подключить устройство к системам сбора данных (SCADA, PLC) по двухпроводной линии. Максимальная длина линии RS-485 - до 1200 метров при скорости до 115,2 кбит/с. Кабель питания - 220 В AC, питание внутренней электроники осуществляется от сети через встроенный импульсный источник.

Безопасность и стандарты

Амперметр цифровой щитовой однофазный DO RS-485 48×96 мм LED сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Обеспечивает электроизоляцию между первичной цепью (высокий ток) и вторичной (прибор) согласно классу защиты II. Нет открытых токоведущих частей при установленном корпусе. Работает при температуре от -10C до +50C, относительной влажности до 90% без конденсации.

Преимущества

• Высокая точность (класс 0.5) - надёжный контроль нагрузки даже при малых изменениях тока
• RS-485 - возможность интеграции в системы автоматизации без дополнительных преобразователей
• Поддержка трансформаторов ТТИ IEK - упрощает замену и ремонт в существующих проектах
• Низкая потеря мощности (0,5 Вт) - не влияет на работу измеряемой цепи
• Яркий LED-экран - видимость в условиях плохого освещения

Ограничения применения

• Не предназначена для измерения постоянного тока - только переменный (AC)
• Требует обязательного подключения к трансформатору тока; нельзя использовать напрямую на проводе
• Максимальный ток 10020 А достигается только при использовании подходящего трансформатора (например, 10000/5 А); при меньших коэффициентах трансформации диапазон снижается
• Не имеет встроенного питания от батарей - зависит от наличия сети 220 В
• Не защищён от попадания воды (IP-защита не указана) - применяется только внутри закрытых щитов

Примеры использования

• Контроль тока на вводе в торговый центр
• Мониторинг нагрузки на станках в механическом цехе
• Интеграция в систему учёта электроэнергии на заводе с передачей данных на сервер
• Замена аналоговых амперметров в старых щитах с сохранением схемы подключения через ТТИ

Практические советы

• Перед монтажом проверьте коэффициент трансформатора тока - он должен соответствовать диапазону 0…10020 А (например, 5000/5 А = 1000 А максимум)
• При подключении RS-485 используйте экранированный двужильный кабель, заземлите экран с одной стороны
• Не допускайте перегрева щита - температура выше +50C может вызвать сбои в работе
• При замене аналогового амперметра - убедитесь, что новый прибор не требует изменений в схеме подключения трансформатора
• Для сложных систем рекомендуется задавать адрес RS-485 через DIP-переключатели (если предусмотрено моделью) - чтобы избежать коллизий в сети
