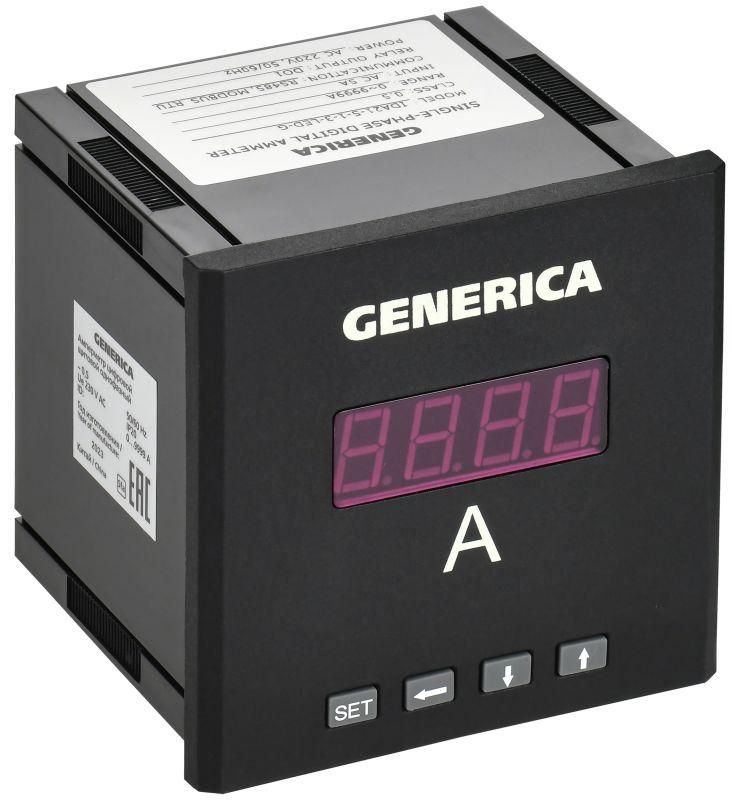

Амперметр цифровой щитовой однофазный DO RS-485 96х96мм LED | IDA21-5-1-3-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный DO RS-485 96×96 мм LED от GENERICA (артикул ida21-5-1-3-led-g) предназначен для точного измерения тока в однофазных цепях переменного тока и интеграции в системы автоматизации через интерфейс RS-485. Устройство устанавливается на переднюю панель шкафа и работает с внешними трансформаторами тока.

Назначение и область применения

Амперметр цифровой щитовой однофазный DO RS-485 96×96 мм LED используется для контроля силы тока в распределительных электроустановках. Применяется в низковольтных комплектных устройствах на жилых, коммерческих и промышленных объектах. Подходит для мониторинга нагрузки на линиях питания оборудования, конвейеров, насосов, систем освещения и других потребителей переменного тока. Цифровой вывод и RS-485 позволяют использовать устройство в составе SCADA-систем и удалённой диагностики.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–10010 А - требует подключения внешнего трансформатора тока (внутренний шунт отсутствует)
• Измерительная система: цифровая, с ЖК-индикатором LED
• Класс точности: 0.5 - обеспечивает погрешность не более +-0.5% от верхней границы диапазона
• Модульное исполнение: да - позволяет установить в стандартную панель 96×96 мм
• Трансформаторное включение: да - работает исключительно с трансформаторами тока, например, ТТИ IEK
• Исполнение: на переднюю панель - монтаж осуществляется через вырез в дверце шкафа
• Потребляемая мощность: 0.5 Вт - минимальное энергопотребление, не нагружает сеть управления
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность низковольтного оборудования)

Совместимость и монтаж

Амперметр цифровой щитовой однофазный DO RS-485 96×96 мм LED не имеет внутренних измерительных элементов - он требует подключения к вторичным обмоткам трансформаторов тока. Совместим с трансформаторами типа ТТИ IEK и аналогичными моделями с выходом 5 А. Для монтажа необходимо вырезать в панели прямоугольное отверстие 92×92 мм. Кабели подводятся сзади: вход тока - к клеммам I+ / I-, питание - L/N, сигнал RS-485 - A/B. Напряжение питания не указано - предположительно 80…250 В AC, согласно типовым решениям для таких приборов.

Безопасность и стандарты

Устройство сертифицировано в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (EMC) и ТР ТС 020/2011 (низковольтное оборудование). Это гарантирует безопасную работу в условиях электромагнитных помех и соответствие нормам защиты от поражения током. Материал корпуса - самозатухающий пластик, соответствующий классу горючести V-0.

Преимущества

• Высокая точность (класс 0.5) - подходит для учётных и контролирующих задач
• RS-485 - возможность подключения к сети автоматизации без дополнительных преобразователей
• Низкое энергопотребление (0.5 Вт) - не влияет на баланс нагрузки в шкафе
• Стандартный форм-фактор 96×96 мм - легко заменяет аналогичные приборы старых поколений
• Яркий LED-дисплей - хорошая видимость даже при слабом освещении

Ограничения применения

• Не работает без внешнего трансформатора тока - нельзя подключать напрямую к проводу
• Диапазон до 10010 А ограничен возможностями используемых ТТ - максимальный коэффициент трансформации зависит от выбранного ТТИ
• Не предназначена для работы в средах с высокой вибрацией или постоянным воздействием воды - IP-защита не указана, поэтому не рекомендуется для открытых площадок
• Не поддерживает протокол Modbus RTU явно - требуется проверка документации на конкретную прошивку

Примеры использования

• Контроль тока на вводе в распределительном щите торгового центра
• Мониторинг нагрузки на станке с ЧПУ в механическом цеху
• Интеграция в систему сбора данных на производстве с использованием PLC и SCADA
• Замена аналоговых амперметров в существующих шкафах с сохранением габаритов

Практические советы

• Перед установкой убедитесь, что выбранный трансформатор тока (например, ТТИ IEK) имеет подходящий коэффициент трансформации и номинальный ток вторичной обмотки 5 А
• При подключении RS-485 соблюдайте полярность A/B - перепутанные провода не повредят прибор, но не позволят передавать данные
• Для многоканальных систем используйте терминальные блоки на DIN-рейке - так удобнее организовать соединения
• Если в вашей системе несколько амперметров, задайте каждому уникальный адрес в настройках (по умолчанию часто стоит 1)
• Не устанавливайте прибор рядом с источниками сильных ЭМИ (частотные преобразователи, сварочные аппараты) без экранирования кабелей
