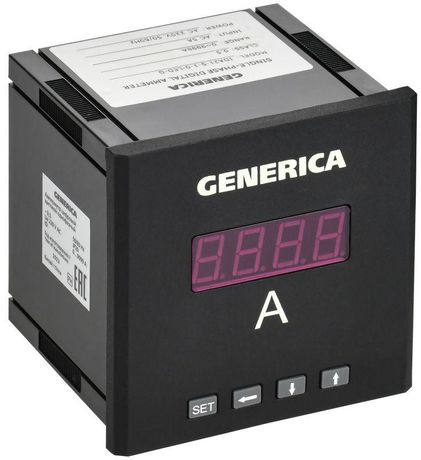

Амперметр цифровой щитовой однофазный 96х96мм LED | IDA21-5-1-0-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный 96×96 мм LED от GENERICA (артикул ida21-5-1-0-led-g) предназначен для точного измерения тока в электросетях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока, обеспечивая наглядную индикацию значений на крупном светодиодном дисплее.

Назначение и область применения

Амперметр цифровой щитовой однофазный 96×96 мм LED используется для контроля силы тока в однофазных цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, производственных линий и оборудования. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки.

Технические характеристики

• Тип тока: переменный (AC)
• Диапазон измерений: 0–10007 А - измерение осуществляется через внешний трансформатор тока, сам прибор не подключается напрямую к проводникам
• Измерительная система: цифровая, с высокой стабильностью показаний
• Класс точности: 0.5 - погрешность не более +-0.5% от верхнего предела измерения
• Питание: за счет сигнала от трансформатора тока, внутреннее потребление - 0.5 Вт
• Индикация: яркий LED-дисплей, хорошо виден даже при слабом освещении
• Форм-фактор: модульное исполнение, установка на переднюю панель щита
• Сертификация: соответствует ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования)

Совместимость и монтаж

Амперметр цифровой щитовой однофазный 96×96 мм LED требует подключения к трансформатору тока. Он полностью совместим с трансформаторами тока ТТИ IEK. Монтаж выполняется в панели щита с вырезом 88×88 мм. Крепление - фиксирующие зажимы сзади. Для правильной работы необходимо соблюдать полярность вторичной обмотки трансформатора тока. Напряжение питания не требуется - устройство получает энергию от измеряемого тока.

Безопасность и стандарты

Амперметр сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 и ТР ТС 020/2011. Это гарантирует соответствие нормам безопасности, электромагнитной совместимости и надежности в условиях промышленного использования. Устройство не содержит открытых токоведущих частей при установленной панели.

Преимущества

• Высокая точность класса 0.5 позволяет использовать прибор для учета и диагностики нагрузок
• LED-индикация обеспечивает четкое считывание значений с расстояния до 3 метров
• Низкое энергопотребление (0.5 Вт) снижает тепловыделение внутри щита
• Модульная конструкция упрощает замену и обслуживание без демонтажа всей системы
• Поддержка стандарта TTI IEK уменьшает риск несовместимости при сборке щитов

Ограничения применения

• Не предназначена для измерения постоянного тока - только AC
• Не может работать без внешнего трансформатора тока; максимальный первичный ток ограничен возможностями применяемого ТТ
• Не рекомендуется для установки в средах с температурой ниже -10C или выше +50C - данные по рабочему диапазону не указаны, но типовая эксплуатация рассчитана на комнатные условия
• Не имеет защиты от брызг воды или пыли - устанавливается только во внутренние закрытые щиты

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Мониторинг нагрузки на станках с ЧПУ в цеху
• Интеграция в систему автоматического управления конвейером
• Учет потребления в коммерческом помещении с высокой плотностью оборудования

Практические советы

• Выбирайте трансформатор тока с коэффициентом преобразования, соответствующим вашему максимальному току (например, 100/5 А, 200/5 А и т.д.) - он должен быть согласован с диапазоном 0–10007 А прибора
• Перед монтажом проверьте целостность вторичной цепи трансформатора - разрыв цепи при работе может вызвать опасное напряжение
• При установке в щит с несколькими приборами оставляйте минимум 10 мм свободного места вокруг для теплоотвода
• Для удобства обслуживания используйте клеммы с зажимами типа “быстрый монтаж” - они совместимы со стандартными проводами 0.5–2.5 мм2
• Артикул ida21-5-1-0-led-g - единственный вариант в линейке GENERICA с таким диапазоном и форм-фактором; аналоги других брендов могут отличаться по габаритам и интерфейсу подключения
