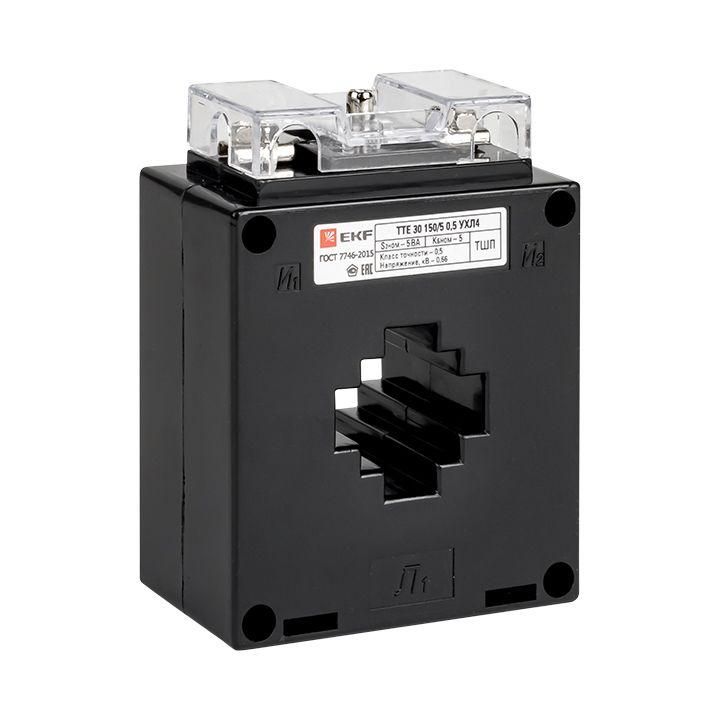

Трансформатор тока ТТЭ-30-200/5А класс точности 0,5 EKF PROxima | tc-30-200 tte-30-200 tc-30-200;tte-30-200

Трансформатор тока ТТЭ-30-200/5А класс точности 0,5 без шины 5В.А от EKF предназначен для преобразования высоких токов в безопасные уровни для измерительных приборов и систем защиты. Этот компактный трансформатор тока используется в распределительных устройствах с напряжением до 660 В и подходит для установки на монтажную плату.

Назначение и область применения

Трансформатор тока ТТЭ-30-200/5А класс точности 0,5 без шины 5В.А служит для передачи сигнала тока от силовой цепи к измерительным приборам, устройствам защиты и автоматики. Он работает в сетях переменного тока частотой 50 Гц с номинальным напряжением до 660 В. Применяется в вводно-распределительных устройствах (ВРУ), щитах управления, системах учёта электроэнергии и контроля нагрузки. Подходит для установки в условиях промышленного оборудования, конвейеров, насосных станций и других объектов с ограниченным пространством.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который можно измерять через трансформатор без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством стандартных измерительных приборов;
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% при номинальной нагрузке, что соответствует требованиям коммерческого учёта;
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, где установлен трансформатор;
• Частота: 50 Гц - оптимизирован для работы в сетях России и стран СНГ;
• Количество фаз: однофазный - предназначен для использования в одной фазе трёхфазной системы или в однофазных цепях;
• Монтажное исполнение: с окном - позволяет установить проводник без его разрезания, просто продев его через внутреннее отверстие;
• Габаритные размеры: 23,6×31×31 мм - компактная форма для плотной компоновки на печатной плате или внутри малогабаритных корпусов;
• Степень защиты: IP00 - не имеет внешней защиты, требует установки в закрытом корпусе или защищённой среде;
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температурах от –45 C до +55 C, в помещениях с повышенной влажностью и запылённостью;
• Номинальный коэффициент безопасности FS 10 - способен выдерживать кратковременные перегрузки до 10-кратного значения номинального тока без повреждений;
• Подключение вторичной обмотки: винтовое - надёжное и проверенное соединение с помощью зажимов;
• Способ монтажа: монтажная плата - крепится прямо на PCB через выводы, без необходимости в дополнительных кронштейнах или болтах;
• Нормативный документ: ГОСТ 7746-2001 - соответствие государственным стандартам на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТЭ-30-200/5А класс точности 0,5 без шины 5В.А устанавливается на печатную плату. Его выводы подходят для пайки или использования в разъёмных контактах. Для монтажа необходимо просверлить отверстия под габариты 23,6×31 мм. Проводник первичной цепи (до 200 А) проходит через центральное окно - разрывать кабель не требуется. Вторичная обмотка подключается через винтовые зажимы: важно соблюдать полярность и использовать медные жилы сечением до 2,5 мм2. Обязательно замыкать вторичную цепь при работе - размыкание под нагрузкой вызывает опасное высокое напряжение!

Безопасность и стандарты

Трансформатор тока ТТЭ-30-200/5А сертифицирован и соответствует ГОСТ 7746-2001. Класс точности 0,5 гарантирует достоверность показаний при коммерческом учёте. Коэффициент безопасности FS 10 обеспечивает отказоустойчивость при аварийных перегрузках. Однако из-за степени защиты IP00 он не защищён от доступа людей, пыли и влаги - обязательно помещайте его в герметичный корпус или щит. Напряжение 660 В соответствует требованиям для сетей до 1 кВ, но не предназначен для высоковольтных установок выше этого уровня.

Преимущества

• Высокая точность (класс 0,5) - идеален для учёта энергии и контроля качества питания;
• Компактные размеры - легко интегрируется в плотные схемы и миниатюрные щиты;
• Монтаж на плату - исключает необходимость в дополнительных креплениях и снижает время сборки;
• Винтовое подключение - долговечное и удобное для сервисного обслуживания;
• Работа при экстремальных температурах - подходит для холодных складов и жарких производственных площадок;
• Сертифицирован и соответствует ГОСТ - гарантированное качество и совместимость с другими оборудованием.

Ограничения применения

• Не предназначен для установки на открытых участках - IP00 требует обязательной защиты в корпусе;
• Не работает с постоянным током - только переменный ток 50 Гц;
• Запрещено размыкать вторичную цепь при наличии тока в первичной - риск возникновения высокого напряжения и поражения;
• Не подходит для токов выше 200 А - возможны перегрев и потеря точности;
• Не рекомендован для использования вне пределов температурного диапазона –45…+55 C;
• Максимальная нагрузка 5 В·А - не подключайте несколько приборов одновременно без расчёта суммарной мощности.

Примеры использования

• Учёт потребления электроэнергии в ВРУ промышленного цеха;
• Контроль тока двигателя на конвейере с использованием цифрового счётчика;
• Защита от перегрузки в системе управления насосной станцией;
• Интеграция в модульные щиты автоматизации с платами контроллеров;
• Датчик тока в системах SCADA для удалённого мониторинга нагрузки.

Практические советы

• Перед монтажом проверьте диаметр провода - он должен свободно проходить через окно трансформатора (не менее 8–9 мм);
• Обязательно используйте перемычку между выводами вторичной обмотки при отключении приборов - даже на секунду размыкание опасно;
• Выбирайте измерительные приборы с номинальной нагрузкой ≤5 В·А - например, счётчики с классом 0,5S;
• При установке нескольких ТТЭ-30-200/5А в одном щите следите за расстоянием между ними - помните о влиянии соседних магнитных полей;
• Для длительной эксплуатации в условиях влажности используйте термостойкий герметик вокруг выводов;
• Трансформатор тока ТТЭ-30-200/5А от EKF серии PROxima совместим с другим оборудованием этой линейки - упрощает стандартизацию проектов.
