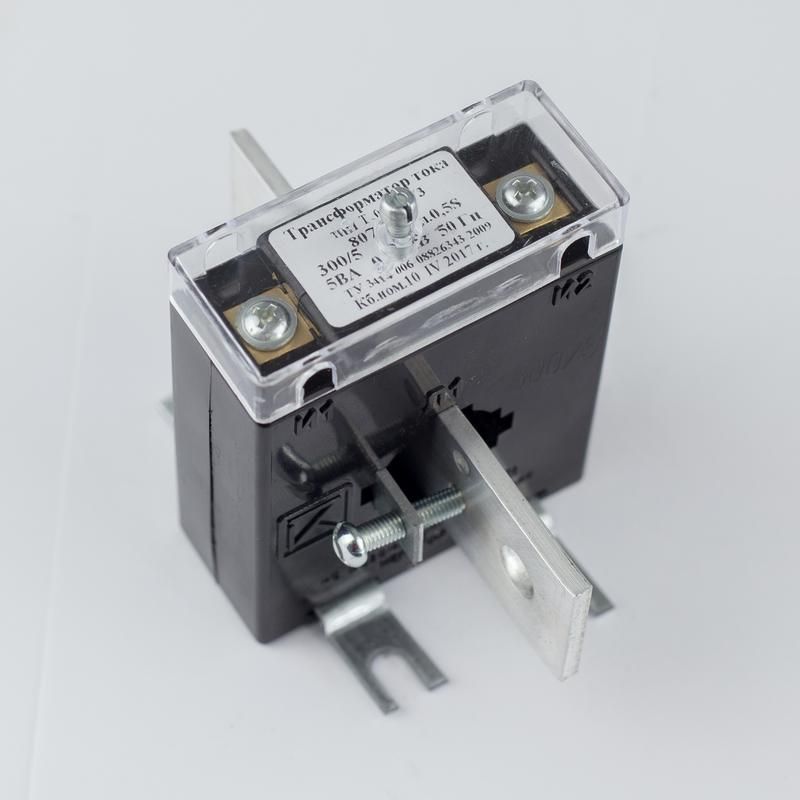

Трансформатор тока Т-0.66 200/5А кл. точн. 0.5 5В.А Кострома ОС0000002145 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 200/5А класс точности 0.5 5 ВА - устройство для безопасного измерения больших токов в сетях до 660 В. Бренд ФКУ ИК-1 (Кострома) выпускает этот трансформатор тока в соответствии с ГОСТ, он применяется в промышленных и коммунальных объектах для подключения счетчиков, реле защиты и контрольных приборов.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 200/5А класс точности 0.5 5 ВА предназначен для снижения значения тока с 200 А до стандартизированного 5 А. Это позволяет подключать измерительные приборы - амперметры, счетчики электроэнергии, реле защиты - без прямого контакта с силовой цепью. Устройство используется в распределительных щитах, на подстанциях, в цехах с крупными двигателями, на конвейерах, насосных станциях и других объектах с токами порядка сотен ампер.

Технические характеристики

• Номинальный первичный ток: 200 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов учета и защиты;
• Номинальное напряжение: 660 В - максимальное рабочее напряжение сети, где допускается установка;
• Номинальная мощность: 5 В·А - нагрузка, которую может обслуживать вторичная обмотка без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в пределах номинальной нагрузки;
• Коэффициент безопасности FS 10 - при аварийном токе до 10×200 А (до 2000 А) трансформатор не выйдет из строя, сохраняя целостность цепи;
• Однофазное исполнение - работает в однофазных участках трехфазной системы или в однофазных сетях;
• Одна вторичная обмотка - поддерживает один контур измерений или защиты;
• Винтовое присоединение вторичной обмотки - удобно для подключения медных проводов сечением до 2,5 мм2;
• Монтажное исполнение «с шиной» - фиксируется прямо на токоведущей шине без дополнительных креплений.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 200/5А класс точности 0.5 5 ВА монтируется на шину с круглым сечением, соответствующим внутреннему диаметру сердечника. Диаметр окна - около 60 мм, проверьте соответствие габаритам вашей шины перед установкой. Подключение вторичной обмотки выполняется через винты: зажимайте провода плотно, чтобы исключить нагрев. Обязательно замыкайте вторичную обмотку при работе - разрыв цепи может вызвать опасное повышение напряжения. Монтаж возможен только при отключенном питании.

Безопасность и стандарты

Трансформатор тока произведен в соответствии с ГОСТ 7746 и другими действующими нормами. Сертификат соответствия подтверждает безопасность эксплуатации. Коэффициент безопасности FS 10 гарантирует, что при кратковременной перегрузке до 2000 А устройство не выйдет из строя, защищая подключенные приборы. Применение в условиях повышенной влажности и запыленности возможно благодаря герметичной конструкции корпуса.

Преимущества

• Высокая точность класса 0.5 - идеально для учёта электроэнергии и расчетов платежей;
• Монтаж «на шину» - экономит время, не требует сверления или дополнительных кронштейнов;
• Стандартный выход 5 А - совместим с любыми промышленными измерительными приборами;
• Прочная конструкция из качественных материалов - устойчив к механическим воздействиям и температурным колебаниям;
• Работает в широком диапазоне нагрузок - от 5% до 120% от номинала без потерь точности.

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный ток частотой 50–60 Гц;
• Запрещено использовать при разомкнутой вторичной обмотке - риск возникновения высокого напряжения и пробоя изоляции;
• Максимальная нагрузка - 5 В·А; превышение вызовет искажение показаний и перегрев;
• Не рекомендован для открытых площадок без защиты от осадков - хотя имеет хорошую степень защиты, не является полностью погружаемым;
• Подходит только для шин диаметром ~60 мм - не подойдет для тонких или нестандартных шин.

Примеры использования

• Подключение к электросчетчику в распределительном щите цеха с двигателем 100–150 кВт;
• Защита линии питания конвейера через реле перегрузки, срабатывание при токе выше 200 А;
• Измерение потребления в системе водоснабжения с насосной станцией;
• Контроль тока в системе освещения большого складского комплекса.

Практические советы

• Перед установкой проверьте диаметр шины - он должен свободно входить в окно трансформатора, но не болтаться;
• Обязательно используйте медные провода сечением 1,5–2,5 мм2 для вторичной цепи - меньшие сечения увеличат потери;
• Никогда не отключайте приборы от вторичной обмотки во время работы - всегда замыкайте выводы перед отсоединением;
• Проверяйте целостность изоляции и состояние винтов каждые 6–12 месяцев - особенно в агрессивных средах;
• Если нужна точность выше 0.5 - выбирайте класс 0.2S, но помните: такие модели дороже и чувствительнее к нагрузкам.
