Амперметр Э47 300/5А 96х96 AC включение через трансформатор (класс точности 1.5) - IPA20-6-0300-E IEK

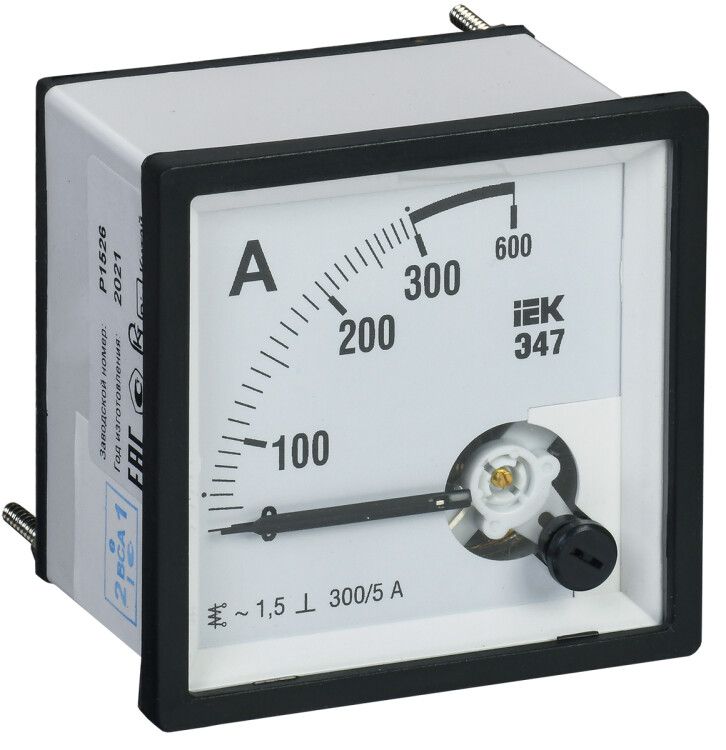

Амперметр Э47 300/5А класс точности 1,5 96х96мм от IEK - аналоговый измерительный прибор для контроля тока в сетях переменного тока до 300 А. Устанавливается на панели щитов и работает совместно с трансформаторами тока. Артикул ipa20-6-0300-e соответствует стандартному исполнению для промышленного и коммерческого оборудования.

Назначение и область применения

Амперметр Э47 300/5А класс точности 1,5 96х96мм предназначен для измерения силы тока в цепях переменного тока. Применяется в низковольтных распределительных щитах на объектах жилищного, коммерческого и промышленного назначения. Подключается через трансформатор тока (ТТ) и показывает значения тока во вторичной цепи, что позволяет безопасно контролировать нагрузки без прямого подключения к высокому току.

Технические характеристики

• Диапазон измерений: 0–300 А (по шкале, при номинальном токе ТТ 5 А)
• Номинальный ток вторичной обмотки ТТ: 5 А - требуемый входной ток для правильной работы прибора
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения (300 А), то есть +-4,5 А в крайней точке
• Тип тока: переменный (AC)
• Способ измерения: через трансформатор тока (не подключается напрямую к сети!)
• Размер корпуса: 96×96 мм - стандартный формат для монтажа в щитах
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Угол отклонения стрелки: 90° - стандартный угол для аналоговых приборов этого типа
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Напряжение изоляции: 380 В - рабочее напряжение цепи, где установлен прибор
• Сертификация: внесен в Госреестр средств измерений, имеет утверждение типа, соответствие ГОСТ и ТУ

Совместимость и монтаж

Амперметр Э47 300/5А класс точности 1,5 96х96мм - трансформаторный прибор. Он не подключается напрямую к проводам с током более 5 А. Обязательно требуется использовать трансформатор тока с выходом 5 А. Монтаж осуществляется в панель щита через отверстие 92×92 мм. Корпус имеет крепления на монтажную плату, что обеспечивает надежную фиксацию. Совместим с любыми ТТ, имеющими номинальный ток вторичной обмотки 5 А. Не используйте прибор без ТТ - он выйдет из строя!

Безопасность и стандарты

Амперметр Э47 300/5А класс точности 1,5 96х96мм соответствует требованиям ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Сертифицирован как средство измерений и включен в государственный реестр. Это гарантирует законность его использования в энергообъектах и возможность прохождения проверок Росстандарта. Защита IP20 исключает случайный контакт с токоведущими частями, но не защищает от попадания воды или пыли - установка возможна только внутри закрытых щитов.

Преимущества

• Высокая механическая надежность - электромагнитная система без микросхем, не боится перегрузок и помех
• Не требует внешнего питания - работает от тока через катушку
• Простота визуального контроля - яркая шкала, четкая стрелка
• Поддержка стандартизированного формата 96×96 мм - легко заменить на любой другой прибор такого же габарита
• Долгий срок службы - 10 лет без обслуживания при нормальных условиях

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток
• Требует обязательного подключения через трансформатор тока с номиналом 5 А - нельзя включать напрямую
• IP20 - запрещена установка в открытых, сырых или пыльных местах
• Не подходит для автоматических систем управления - только визуальный контроль
• Класс точности 1,5 недостаточен для прецизионных измерений (например, в лабораториях)

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома
• Измерение нагрузки на двигателе насоса в системе водоснабжения
• Контроль тока в цепи конвейера на заводе
• Фиксация потребления в групповой линии освещения торгового зала
• Замена старого аналогового прибора в существующем щите без изменения схемы

Практические советы

• Выбирайте трансформатор тока с коэффициентом 300/5 А - так шкала прибора будет точно соответствовать измеряемому току
• Проверьте посадочный размер: отверстие в панели должно быть 92×92 мм, чтобы прибор плотно сел
• Обязательно отключите питание перед монтажом - даже при работе через ТТ, потенциал на клеммах может достигать 380 В
• Не затягивайте крепления слишком сильно - пластиковая рамка может треснуть
• При замене убедитесь, что новый прибор также рассчитан на 5 А вторичного тока - иначе показания будут некорректны
• Для долговечности избегайте вибраций и ударов - механизм чувствителен к механическим воздействиям
