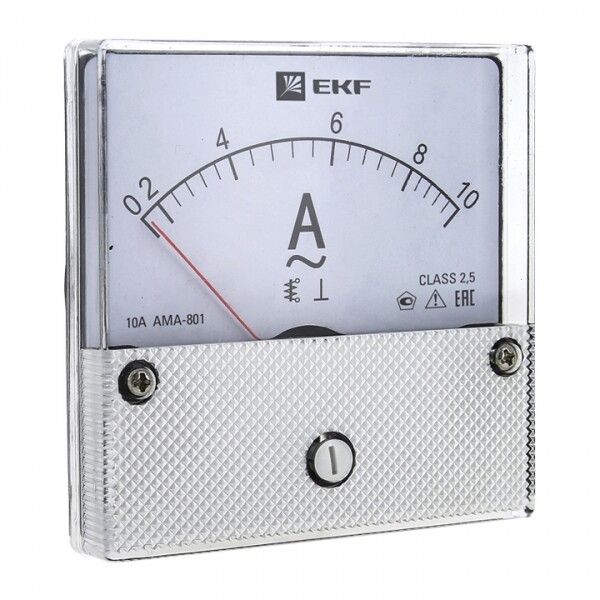

Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 300А трансф. подкл. EKF am-a801-300/ama-801-300

Амперметр аналоговый на панель 80×80 (круглый вырез) 300А с трансформаторным подключением - прибор для визуального контроля тока в сетях переменного тока. Модель EKF PROxima am-a801-300 рассчитана на работу через трансформатор тока, обеспечивает надёжную индикацию до 300 А и подходит для установки в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 80×80 (круглый вырез) 300А предназначен для измерения силы тока в однофазных цепях переменного тока. Применяется в качестве индикатора нагрузки в электрощитах, распределительных устройствах, на панелях управления станков, конвейеров, систем освещения и HVAC. Устанавливается в закрытых помещениях с контролируемой средой - производственные цеха, офисы, жилые дома, административные здания.

Технические характеристики

• Диапазон измерений: 0–300 А (по первичной цепи)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения к трансформатору тока с таким выходом
• Тип тока: переменный (AC)
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхнего предела измерения (+-7,5 А при 300 А)
• Напряжение изоляции: 380 В - пригоден для сетей до этой величины
• Измерительная система: магнитомягкое железо - механическая, без электроники, устойчив к помехам
• Максимальный угол отклонения стрелки: 90° - шкала равномерная, легко читаемая
• Степень защиты: IP20/IP50 - защищён от доступа пальцами и пыли, но не от брызг воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Способ монтажа: на переднюю панель с круглым вырезом Ø76 мм
• Потребляемая мощность: 0 Вт - не потребляет энергию из измеряемой цепи
• Модульная ширина: 5 модулей (5M) - совместим с DIN-рейкой
• Нормативный документ: ГОСТ 8711-93

Совместимость и монтаж

Амперметр EKF PROxima am-a801-300 не подключается напрямую к проводам. Он требует внешний трансформатор тока (ТТ) с номиналом 5 А на вторичной стороне. Для правильной работы:

• Подключите выводы ТТ (S1, S2) к клеммам прибора - соблюдайте полярность
• Вырежьте в панели щита круглое отверстие диаметром 76 мм
• Закрепите корпус прибора с помощью фланца и гайки сзади
• Не используйте трансформаторы с номиналом 1 А - они не совместимы
• Работает только с однополюсными ТТ, подходящими для однофазных цепей

Безопасность и стандарты

Амперметр аналоговый на панель 80×80 (круглый вырез) 300А сертифицирован и соответствует требованиям ГОСТ 8711-93. Класс защиты IP20/IP50 исключает случайный контакт с токоведущими частями и снижает риск замыкания из-за пыли. Напряжение изоляции 380 В позволяет использовать прибор в сетях до 400 В. Сертификация подтверждает соответствие нормам безопасности для промышленного оборудования.

Преимущества

• Нет необходимости в питании - работает purely механически, не зависит от сети 220 В
• Устойчив к электромагнитным помехам благодаря магнитомягкой системе
• Простая и долговечная конструкция - срок службы более 10 лет при правильном использовании
• Широкий угол отклонения стрелки (90°) повышает точность считывания
• Формат 80×80 и круглый вырез стандартизирован - легко заменить старый прибор

Ограничения применения

• Не подходит для постоянного тока (DC) - только переменный ток (AC)
• Требует обязательного наличия трансформатора тока с выходом 5 А - без него прибор не покажет показания
• Не герметичен - нельзя устанавливать во влажных местах, на улице или в цехах с брызгами воды
• Класс точности 2.5 недостаточен для высокоточных измерений - не используется в лабораториях или эталонных системах
• Не имеет цифрового интерфейса - данные не передаются в системы автоматизации

Примеры использования

• Контроль тока на входе в распределительный щит многоквартирного дома
• Индикация нагрузки на главном вводе промышленного станка
• Мониторинг тока в системе кондиционирования воздуха
• Панель управления насосной станцией с трансформатором тока 300/5 А
• Замена устаревшего аналогового прибора в существующем щите с сохранением формата 80×80

Практические советы

• Проверяйте коэффициент трансформации ТТ - он должен точно соответствовать диапазону 300 А
• Обязательно отключайте питание перед подключением ТТ к амперметру - есть риск перегрузки при неправильном подключении
• При замене прибора - не меняйте тип ТТ, даже если новый амперметр кажется “более точным” - это нарушит всю систему измерения
• Для удобства обслуживания оставляйте свободный доступ к задней части прибора - там находятся клеммы и крепление
• При наличии нескольких приборов в одном щите - убедитесь, что все используют одинаковый тип ТТ и одинаковый коэффициент
