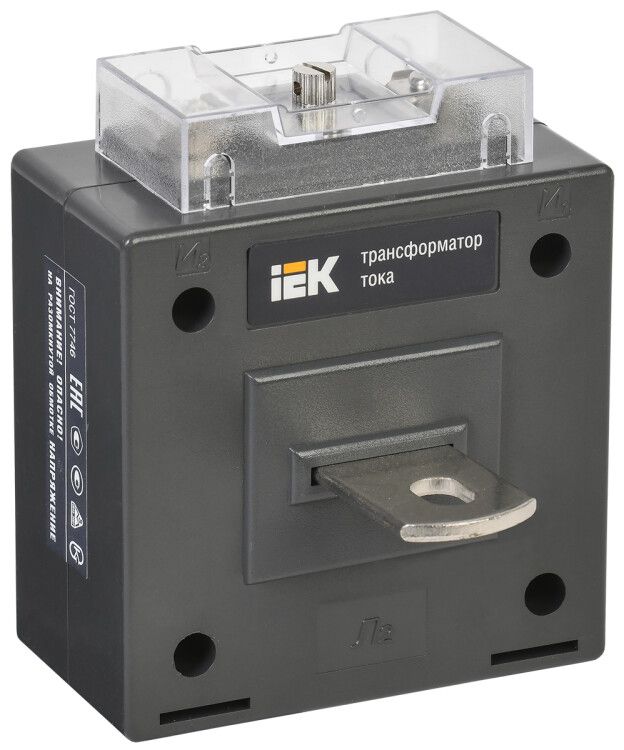

Трансформатор тока ТТИ-А 50/5А с шиной 5ВА класс точности 0.5S - ITT10-3-05-0050 IEK

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5S — это измерительное устройство для точного преобразования тока в цепях до 660 В, предназначенное для подключения к счетчикам, реле защиты и другим приборам учета. Производится брендом IEK, артикул itt10-3-05-0050.

Назначение и область применения

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5S используется в системах коммерческого и технического учёта электроэнергии. Он преобразует большой первичный ток (до 50 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам — например, многотарифным счётчикам, автоматике защиты или контроллерам. Применяется в распределительных щитах, на вводах в здания, на участках с малыми и средними нагрузками — таких как офисы, торговые центры, производственные линии с током до 50 А.

Технические характеристики

• Номинальный первичный ток: 50 А — максимальный ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А — выходной ток, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0.5S — обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала), что важно для коммерческого учёта;
• Номинальная вторичная полная мощность: 5 В·А — максимальная нагрузка, которую можно подключить ко вторичной обмотке; превышение вызывает погрешность;
• Рабочее напряжение: 660 В — допустимое напряжение изоляции между первичной и вторичной цепями;
• Способ монтажа: монтажная плата — устройство крепится прямо на печатную плату через отверстия;
• Монтажное исполнение: с шиной — первичная обмотка выполнена в виде проходной шины, через которую проходит проводник нагрузки;
• Вторичное подключение: винтовые зажимы — удобны для подключения медных проводов сечением до 2,5 мм²;
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого корпуса;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40 °C до +40 °C и относительной влажности до 95% при 25 °C;
• Срок службы: 25 лет — рассчитан на длительную эксплуатацию без обслуживания;
• Тип конструкции: многовитковый (катушечный) — имеет внутреннюю катушку, обеспечивающую стабильность параметров;
• Сертифицирован: да — соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, внесён в госреестр средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5S устанавливается на монтажную плату в щите или модульном блоке. Первичная шина пропускает один проводник — фазу или ноль — без необходимости разрывать цепь. Для правильной работы:

• Первичный проводник должен проходить перпендикулярно через центр шины — искажение угла влияет на точность;
• Вторичная цепь должна быть замкнута — размыкание во время работы опасно и повредит трансформатор;
• Подключаемая нагрузка (например, счётчик) не должна превышать 5 В·А — проверьте импеданс устройства;
• Не используйте с многожильными проводами больше 2,5 мм² — они плохо фиксируются в винтовых зажимах.

Безопасность и стандарты

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5S соответствует ГОСТ 7746 и имеет официальное свидетельство об утверждении типа средства измерений. Обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолированному корпусу. Сертификат позволяет использовать его в системах коммерческого учёта, где требуется законодательно подтверждённая точность.

Преимущества

• Высокий класс точности 0.5S — идеален для учёта при низких нагрузках, когда другие трансформаторы дают значительную погрешность;
• Проходная шина — не требует отключения питания при установке;
• Долгий срок службы — 25 лет без обслуживания;
• Проверенная надёжность — награждён серебряной медалью на конкурсе “Лучшее электрооборудование-2005”;
• Совместим с широким спектром измерительных приборов — благодаря стандартному выходу 5 А.

Ограничения применения

• Не применяется в сетях выше 660 В — риск пробоя изоляции;
• Запрещено работать с разомкнутой вторичной цепью — возникает опасное высокое напряжение;
• Не подходит для установки вне помещений — степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для токов более 50 А — возможен перегрев и потеря точности;
• Не следует использовать с нагрузкой свыше 5 В·А — приводит к увеличению погрешности измерений.

Примеры использования

• Установка в этажном щите жилого дома для подключения интеллектуального счётчика электроэнергии;
• Интеграция в панель управления конвейера на пищевом производстве для контроля потребления;
• Подключение к устройству защиты от перегрузки в распределительном пункте ТП;
• Измерение тока в цепи освещения торгового центра с последующей передачей данных в систему учёта.

Практические советы

• При монтаже убедитесь, что проводник проходит строго по центру шины — смещение вызывает погрешность до ±0,3%
• Перед запуском проверьте целостность вторичной цепи — используйте тестер на замыкание;
• Выбирайте нагрузку с активной составляющей ≤ 5 В·А — например, современные цифровые счётчики обычно имеют 1–3 В·А;
• Для долговременной эксплуатации в условиях повышенной влажности — устанавливайте в герметичный бокс с терморегуляцией;
• При замене старого трансформатора — сохраняйте полярность подключения вторичной обмотки, чтобы не перевернуть знак измерения.
