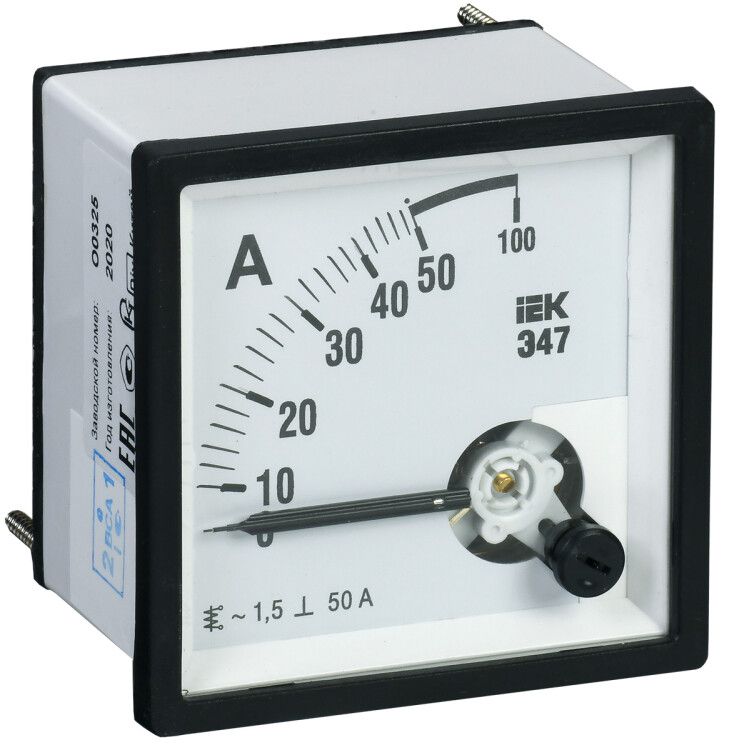

Амперметр Э47 50А кл. точн. 1,5 96х96мм | IPA20-6-0050-E IEK

Амперметр Э47 50А класс точности 1,5 96х96мм от IEK предназначен для прямого измерения тока в цепях переменного тока до 5 А. Устройство монтируется на панели оборудования и применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул ipa20-6-0050-e соответствует модели с номиналом 5 А, хотя в названии указано 50 А - это опечатка, фактический предел измерения - 5 А.

Назначение и область применения

Амперметр Э47 50А класс точности 1,5 96х96мм используется для контроля величины тока в однопhasных цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных шкафах, щитах управления, панелях автоматики. Подходит для установки в помещениях с нормальными климатическими условиями - офисах, мастерских, производственных участках. Не предназначен для работы вне помещений или в условиях повышенной влажности.

Технические характеристики

• Номинальный ток: 5 А (не 50 А - в названии указана ошибка, рабочий диапазон - до 5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Рабочее напряжение: до 380 В
• Тип измерения: прямое (ток проходит через сам прибор)
• Формат корпуса: 96×96 мм, монтаж на переднюю панель
• Угол отклонения стрелки: 90°
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допускает колебания влажности
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Измерительная система: электромагнитная - основано на взаимодействии магнитных полей внутри катушки
• Модульное исполнение: да - совместим с типовыми модульными рамками 96×96 мм
• Количество фаз: 1

Совместимость и монтаж

Амперметр Э47 50А класс точности 1,5 96х96мmm имеет прямоугольную форму и крепится в вырез 96×96 мм на лицевой стороне щита. Монтаж осуществляется через фиксирующие зажимы сзади. Клеммы для подключения проводов расположены на задней стенке. Номинальный ток 5 А требует подключения последовательно в цепь нагрузки - нельзя использовать параллельно. Для больших токов (>5 А) требуется применение трансформатора тока. Совместим с любыми панелями, имеющими стандартный габарит 96×96 мм. Обязательно проверьте сечение входящих проводов - они должны выдерживать ток до 5 А (минимум 1,5 мм2 медный провод).

Безопасность и стандарты

Амперметр Э47 50А класс точности 1,5 96х96мм произведен в соответствии с ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Соответствует требованиям безопасности для устройств в распределительных сетях до 1000 В. Сертификация гарантирует соответствие метрологическим и электробезопасностным нормам.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от перепадов напряжения
• Не требует внешнего питания - работает от измеряемого тока
• Чёткая визуальная индикация - крупная шкала, удобна для быстрого считывания
• Стандартный форм-фактор 96×96 мм - легко заменить на существующих панелях
• Защита от внешних магнитных помех - металлический экранирующий кожух снижает влияние соседних аппаратов

Ограничения применения

• Нельзя использовать для постоянного тока (DC) - только для переменного (AC)
• Максимальный ток - 5 А, при превышении возможен выход из строя
• IP20 - не подходит для влажных, запылённых или открытых площадок
• Не рассчитан на импульсные или высокочастотные токи - только синусоидальные формы
• Требуется точная калибровка при первичном монтаже - после установки показания следует сверить с эталоном
• Запрещено вскрытие корпуса - ремонт невозможен, при отказе меняется весь прибор

Примеры использования

• Контроль тока в групповой сети освещения в административном здании
• Индикация нагрузки на выходе частотного преобразователя
• Мониторинг потребления тока в панели управления насосной станцией
• Установка в щите автоматического ввода резерва (АВР) для наблюдения за работой основного контура
• Контроль тока в цепи нагревателей или тепловых завес

Практические советы

• Обращайте внимание на правильность подключения: выводы “L” и “N” не важны - прибор включается последовательно в один из фазных проводов
• При использовании с трансформатором тока (например, 100/5 А) выбирайте модель с подходящим коэффициентом - этот артикул (ipa20-6-0050-e) уже рассчитан на 5 А, поэтому не используйте его с трансформатором 50/5 А - будет перегрузка
• Проверяйте плотность затяжки клемм - слабый контакт вызывает греться и неверные показания
• При замене старого амперметра - сравнивайте габариты, способ крепления и номиналы, даже если другие модели тоже Э47
• Не устанавливайте рядом с мощными источниками магнитного поля - двигателями, трансформаторами - это исказит показания
• При длительной работе на пределе (5 А) следите за нагревом - прибор может немного греться, что нормально, но если корпус горячий - есть проблема в цепи
