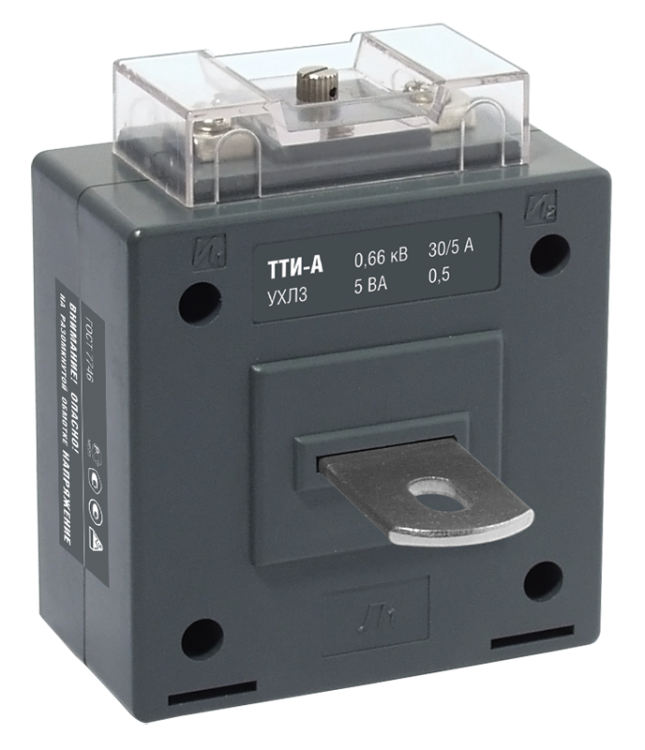

Трансформатор тока ТТИ-А 50/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0050 IEK

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и автоматики. Модель выполнена в компактном корпусе с монтажной платой и подходит для установки в распределительных щитах и промышленных системах учета.

Назначение и область применения

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5 используется в системах коммерческого и технического учета электроэнергии. Он преобразует большой первичный ток (до 50 А) в безопасный вторичный сигнал (5 А), который подается на измерительные приборы — счетчики, реле защиты, контроллеры. Применяется в промышленных щитах, на участках питания оборудования, в системах автоматизации, где требуется высокая точность измерений.

Технические характеристики

• Номинальный первичный ток: 50 А — максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А — выходной ток, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 — погрешность измерения не более ±0,5% в рабочем диапазоне нагрузки;
• Номинальная вторичная полная мощность: 5 В·А — максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Рабочее напряжение: 660 В — максимальное напряжение изолирующей части, допустимое в сети;
• Количество фаз: 1 — предназначен для однофазных цепей;
• Монтажное исполнение: с шиной — ток проходит через внутреннюю металлическую шину, что исключает необходимость разрывать провода;
• Способ монтажа: монтажная плата — крепится на печатную плату или DIN-рейку внутри щита;
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки в закрытом щите;
• Подключение вторичной цепи: винтовые зажимы — надежное и проверенное соединение для проводов сечением до 2,5 мм²;
• Срок службы: 25 лет — рассчитан на длительную работу без обслуживания;
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C и в условиях повышенной влажности; подходит для помещений с умеренным климатом;
• Тип конструкции: многовитковый (катушечный) — обеспечивает высокую точность и стабильность параметров;
• Сертифицирован: да — соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006, имеет свидетельство об утверждении типа средств измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: аналоговые и цифровые счетчики, реле контроля, устройства автоматического управления. Для монтажа необходимо:

• Заготовить отверстие в щите под габариты трансформатора — он крепится на монтажную плату или DIN-рейку;
• Пропустить первичный проводник (шину) через центральное окно — не разрезать и не отпаивать;
• Подключить вторичную цепь к винтовым зажимам: красный — “K1”, черный — “K2” — соблюдать полярность;
• Не допускать холостого хода вторичной обмотки — всегда замыкать ее через нагрузку (измерительный прибор);
• Использовать провода сечением 0,75–2,5 мм² — оптимально для 5 А и 5 В·А нагрузки.

Безопасность и стандарты

Трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5 соответствует требованиям ГОСТ 7746 и внесен в Госреестр средств измерений. Обладает защитой от прикосновения — корпус предотвращает доступ к токоведущим элементам даже при открытых крышках. Сертификат подтверждает соответствие нормам безопасности для использования в промышленных и коммунальных сетях. Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006.

Преимущества

• Высокий класс точности 0.5 — идеален для коммерческого учета, где важна каждая сотая доли процента;
• Катушечная конструкция — минимизирует влияние внешних помех и повышает стабильность работы;
• Винтовое подключение — долговечное, легко диагностируется и ремонтируется;
• Срок службы 25 лет — снижает затраты на замену и техобслуживание;
• Сертифицирован и внесен в госреестр — позволяет использовать в официальных схемах учета без дополнительных проверок;
• Монтаж на шину — экономит время при установке, не требует отключения питания.

Ограничения применения

• Не применяется в трехфазных цепях — нужен три таких трансформатора для каждой фазы;
• IP20 не защищает от влаги и пыли — нельзя устанавливать вне закрытых щитов;
• Максимальная нагрузка 5 В·А — не подходит для приборов с высокой потребляемой мощностью (например, старые механические счетчики с катушками);
• Не предназначен для импульсных или несинусоидальных токов — точность снижается при наличии гармоник выше 5-го порядка;
• Первичный ток не должен превышать 50 А — при перегрузке возможны искажения или повреждение.

Примеры использования

• Установка в квартирных щитах для точного учета электроэнергии в домах с теплыми насосами или кондиционерами;
• Интеграция в системы автоматизации заводских линий — контроль тока на двигателях 3–5 кВт;
• Подключение к цифровым счетчикам в офисных зданиях для формирования отчетов по расходу энергии;
• Использование в системах КИПиА для передачи сигнала в SCADA-системы.

Практические советы

• Выбирая трансформатор тока ТТИ-А 50/5А 5 ватт-ампер класс точности 0.5, убедитесь, что ваша нагрузка не превышает 5 В·А — проверьте паспорт счетчика или реле;
• При использовании нескольких трансформаторов в одной системе — используйте одинаковые модели для равномерной погрешности;
• Проверяйте целостность вторичной цепи перед включением — разрыв цепи может вызвать опасное напряжение на выводах;
• Для удобства монтажа используйте клеммы с маркировкой K1/K2 — так легче избежать ошибок при подключении;
• При замене старого трансформатора — сохраняйте тип и класс точности: замена на менее точный (например, 1,0) сделает учет недействительным для коммерческих целей.
