Амперметр Э47 5000/5А кл. точн. 1,5 96х96мм | IPA20-6-5000-E IEK

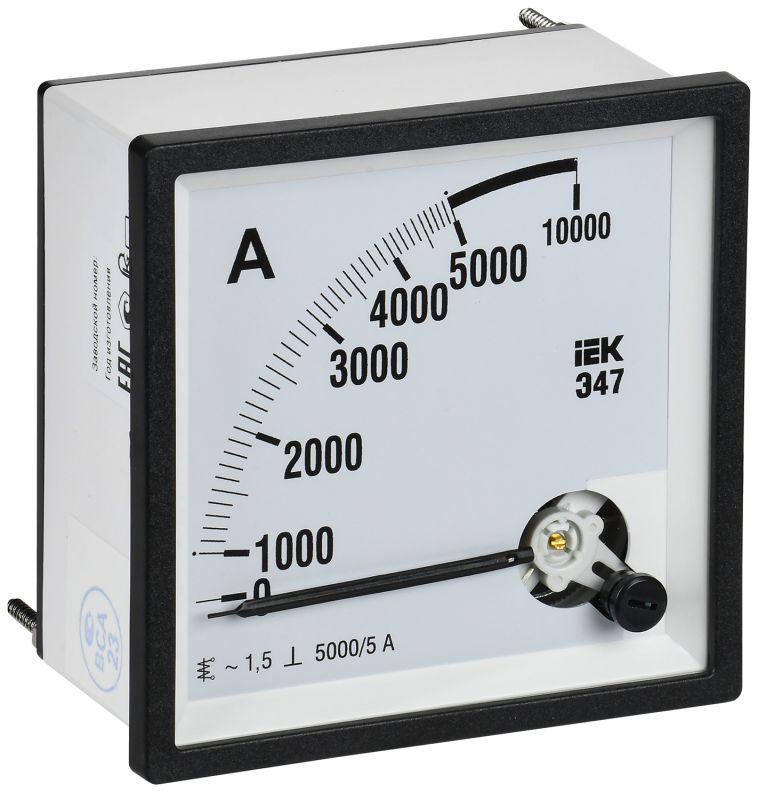

Амперметр Э47 5000/5А класс точности 1,5 96×96 мм от IEK предназначен для измерения силы тока в цепях переменного тока до 5000 А с использованием внешнего трансформатора тока. Устройство применяется в распределительных щитах на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 5000/5А класс точности 1,5 96×96 мм - аналоговый прибор для визуального контроля величины тока в электрических цепях переменного тока. Он не измеряет ток напрямую, а показывает значения, полученные от трансформатора тока с выходом 5 А. Подходит для установки в шкафы, щиты и панели управления на объектах с высокими токовыми нагрузками: промышленные станки, системы вентиляции, насосные станции, распределительные пункты.

Технические характеристики

• Диапазон измерений: 0–5000 А (при подключении к трансформатору тока 5000/5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела измерения
• Тип тока: переменный (AC)
• Трансформаторное включение: да - требует подключения к вторичной обмотке трансформатора тока
• Габариты: 96 × 96 мм - стандартный формат для монтажа в панелях
• Максимальное отклонение стрелки: 90° - шкала имеет равномерную градацию
• Исполнение: на переднюю панель - монтируется в отверстие корпуса
• Модульное исполнение: да - совместим с типовыми модульными рамками
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008
• Внесен в Госреестр средств измерений - допущен к применению в официальных учетных системах

Совместимость и монтаж

Амперметр Э47 5000/5А класс точности 1,5 96×96 мм устанавливается в отверстие 92×92 мм в лицевой панели щита. Клеммы для подключения находятся сзади - к ним подводят провода от вторичной обмотки трансформатора тока (5 А). Обязательно соблюдать полярность: выводы “S1” и “S2” трансформатора должны быть подключены правильно. Монтаж возможен в любые панели с модульным креплением. Не требуется питание - работает от сигнала тока.

Безопасность и стандарты

Амперметр Э47 5000/5А класс точности 1,5 96×96 мм соответствует требованиям российских норм безопасности: ГОСТ Р 51522 (электромагнитная совместимость), ГОСТ Р 51317.3.2 и .3.3 (защита от поражения током). Корпус выполнен из прочного пластика, внутри - металлический экран против внешних помех. Сертифицирован как средство измерений, что позволяет использовать его в системах энергоучета и промышленного контроля.

Преимущества

• Высокая надежность - механическая конструкция без электроники не выходит из строя от перегрузок и скачков напряжения
• Не требует питания - работает исключительно от измеряемого тока
• Стандартный размер 96×96 мм - легко заменить на любой другой прибор того же формата
• Защита от внешних магнитных полей - металлический экран обеспечивает стабильность показаний даже рядом с мощными оборудованием
• Подтвержденная точность - класс 1,5 гарантирует достоверные данные для учета и диагностики

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока (DC)
• Обязательно использование трансформатора тока - нельзя подключать напрямую к цепям выше 5 А
• Не подходит для динамических процессов - медленный ответ стрелки делает его непригодным для наблюдения быстрых изменений тока
• Требует физического доступа для считывания - не поддерживает удалённый мониторинг
• Чувствителен к вибрациям - не рекомендован для установки на движущихся механизмах

Примеры использования

• Контроль тока в главном вводе промышленного цеха через трансформатор 5000/5 А
• Измерение потребления на входе распределительного щита торгового центра
• Мониторинг нагрузки на двигателе насосной станции в системе водоснабжения
• Установка в автоматическом щите управления конвейерной линией

Практические советы

• Выбирайте трансформатор тока с коэффициентом 5000/5 А точно соответствующим диапазону амперметра - неверный коэффициент даст искажённые показания
• Проверьте целостность вторичной цепи трансформатора перед включением - разрыв цепи может вызвать опасное напряжение
• При замене старого прибора - сверьте посадочные размеры: 96×96 мм - стандарт, но иногда встречаются отклонения в 1–2 мм
• Не используйте устройство в условиях повышенной влажности без дополнительной герметизации - хотя IP-класс не указан, открытые клеммы чувствительны к конденсату
• Для удобства обслуживания - устанавливайте прибор на уровне глаз, чтобы было видно показания без наклона головы
