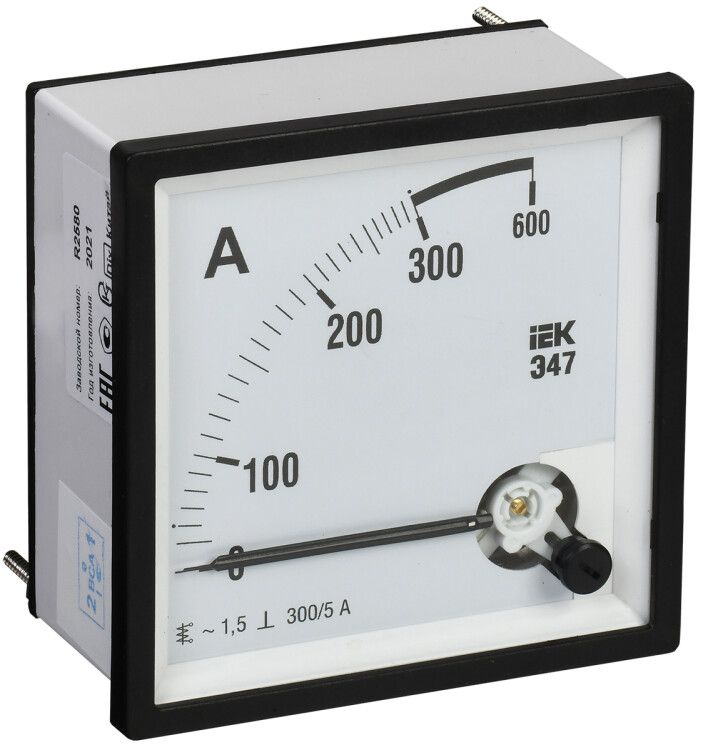

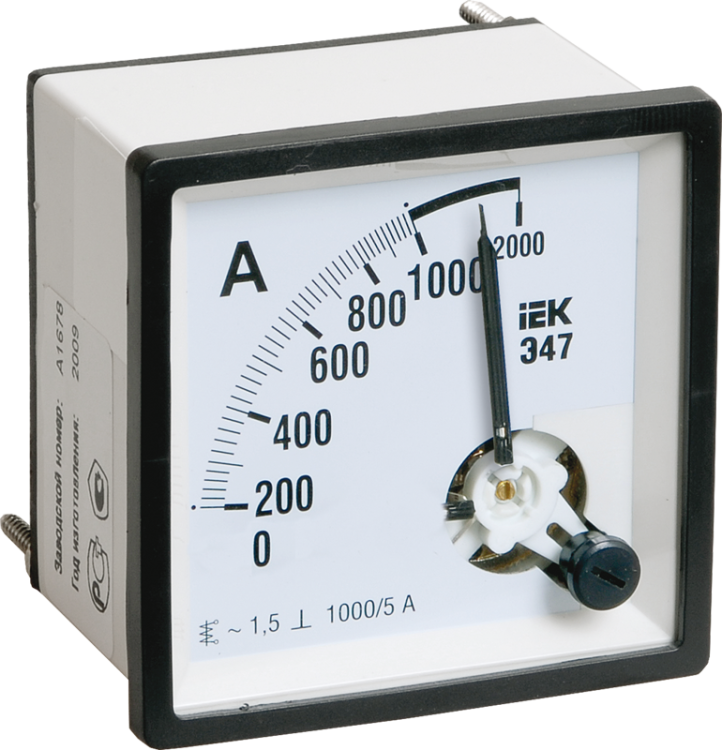

Амперметр Э47 300/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0300-E IEK

Амперметр Э47 300/5А 72×72 мм класс точности 1.5 включение через трансформатор - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 300 А с использованием трансформатора тока. Подходит для установки в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 300/5А 72×72 мм класс точности 1.5 включение через трансформатор используется для измерения силы тока в цепях переменного тока (AC) с номинальным напряжением до 380 В. Применяется в низковольтных распределительных устройствах: электрощитах, панелях управления, шкафах автоматики на заводах, в офисах, торговых центрах и жилых домах. Устанавливается в паре с трансформатором тока (ТТ) для измерения больших токов, которые невозможно замерить напрямую.

Технические характеристики

• Диапазон измерений: 0–300 А (по первичной цепи)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения к трансформатору тока с таким выходом
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения (300 А), то есть до +-4,5 А
• Род тока: переменный (AC)
• Измерительная система: электромагнитная с вращающейся катушкой и двумя сердечниками - обеспечивает стабильную работу при перегрузках
• Напряжение изоляции: 380 В
• Количество фаз: однополюсный - предназначен для измерения тока в одной фазе
• Способ монтажа: на переднюю панель, с монтажной платой - встраивается в дверцу щита
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Срок службы: 10 лет - при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90° - шкала равномерная, легко читаемая
• Габариты: 72 × 72 мм - стандартный размер для панельных приборов
• Сертифицирован: да - внесен в Госреестр средств измерений, соответствует ГОСТ и ТУ

Совместимость и монтаж

Амперметр Э47 300/5А 72×72 мм класс точности 1.5 включение через трансформатор не подключается напрямую к сети. Он требует подключения к вторичной обмотке трансформатора тока (ТТ) с номиналом 5 А. Клеммы прибора помечены как “+” и “−”, что указывает на полярность подключения - важно соблюдать правильную последовательность. Монтаж осуществляется в панель щита через вырез 68×68 мм. Корпус имеет фиксирующие зажимы сзади - после вставки прибор фиксируется в корпусе. Не рекомендуется использовать без ТТ - показания будут некорректными или прибор не будет работать.

Безопасность и стандарты

Амперметр Э47 300/5А 72×72 мм класс точности 1.5 включение через трансформатор соответствует следующим нормативным документам: ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3 и ТУ 4223-023-18461115-2008. Сертифицирован как средство измерений и включен в Государственный реестр. Защита IP20 исключает доступ к токоведущим элементам, но не защищает от попадания воды - не применяется во влажных помещениях без дополнительной защиты.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от скачков напряжения
• Широкий диапазон измерений (до 300 А) при малом потреблении энергии - нагрузка на ТТ минимальна
• Четкая, хорошо контрастная шкала с углом отклонения 90° - удобно считывать показания даже при плохом освещении
• Защита от внешних магнитных полей - металлический экран снижает влияние соседних проводников
• Совместим с большинством стандартных трансформаторов тока 5 А - легко заменить при необходимости

Ограничения применения

• Не работает с постоянным током - только для AC
• Требует обязательного подключения к трансформатору тока 5 А - нельзя использовать напрямую
• IP20 - не подходит для открытых площадок, сырых помещений, на улице
• Класс точности 1.5 - не подходит для высокоточных измерений (например, в лабораториях); для учета энергии лучше применять цифровые счетчики
• Не имеет функций сигнализации, передачи данных или аварийного отключения - только индикация

Примеры использования

• Контроль тока в главном вводе распределительного щита 380 В на производстве
• Измерение нагрузки на одном из трех фазных проводов в щите этажа
• Наблюдение за током двигателя насоса или конвейера через ТТ 300/5 А
• Мониторинг тока в цепи освещения крупного торгового центра

Практические советы

• Выбирайте трансформатор тока с коэффициентом 300/5 А - он точно совпадает с диапазоном прибора
• Проверьте посадочное отверстие в панели - должно быть 68×68 мм, чтобы прибор плотно вошел
• Подключайте провода к клеммам строго по маркировке (+/-) - неверная полярность не сломает прибор, но может исказить показания
• Не используйте этот амперметр в качестве основного средства учета электроэнергии - он не имеет импульсного выхода и не регистрирует энергию
• При замене старого прибора - проверьте, что новый также имеет класс точности 1.5 и габариты 72×72 мм
• При длительной работе под нагрузкой выше 200 А - периодически проверяйте нагрев клемм и целостность изоляции ТТ
