Трансформатор тока ТТИ-40 300/5А 5ВА без шины класс точности 0,5S IEK - ITT30-3-05-0300

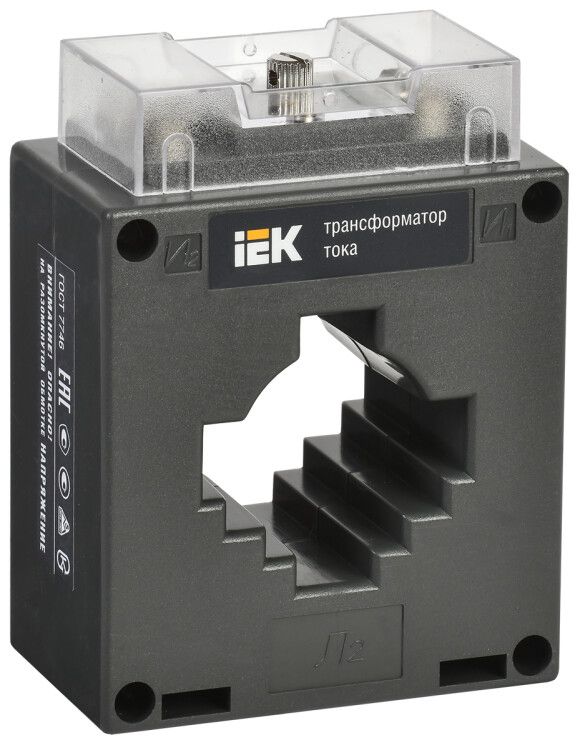

Трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5S - компактный катушечный трансформатор от IEK, предназначенный для точного измерения тока в цепях до 660 В и передачи сигнала в устройства учёта, защиты и автоматизации. Артикул itt30-3-05-0300 соответствует заявленным параметрам и сертифицирован в соответствии с ГОСТ 7746.

Назначение и область применения

Трансформатор тока ТТИ-40 300/5А 5ВА класс точности 0,5S используется для:

• коммерческого учёта электроэнергии - когда требуется высокая точность расчётов с потребителями;
• передачи сигнала тока в измерительные приборы (счётчики, анализаторы качества сети);
• работы систем защиты и автоматики - например, в реле тока или контроллерах;
• монтирования в щитах, шкафах и на монтажных платах промышленного оборудования.

Подходит для установки в сетях переменного тока с частотой 50–60 Гц, где необходима надёжная и стабильная передача сигнала без потерь.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который можно измерить без искажений.
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами.
• Вторичная полная мощность: 5 В·А - нагрузка, которую трансформатор может обеспечить без снижения точности.
• Класс точности: 0,5S - гарантирует погрешность не более +-0,5% в широком диапазоне токов (от 1% до 120% от номинала), что важно для точного учёта даже при малых нагрузках.
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями.
• Габариты: 31×41,5×34 мм - компактный размер позволяет использовать в плотных сборках.
• Способ монтажа: монтажная плата - крепится через отверстия на печатную плату или жёстко закрепляется в корпусе.
• Вторичное подключение: штекерный разъём - удобно для быстрого подключения и замены без пайки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого корпуса.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности, характерных для помещений в средней полосе России.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без обслуживания.
• Фактор ограничения перенапряжения (FS): 5 - способен выдерживать кратковременные перегрузки тока до 5×номинала без повреждения.

Совместимость и монтаж

Трансформатор тока ТТИ-40 300/5А имеет магнитопровод с окном - проводник первичной цепи проходит через него, не требуя разрыва цепи. Это упрощает установку в уже смонтированных линиях.

Штекерный разъём на выводах вторичной обмотки совместим с большинством современных измерительных модулей и реле. Для правильной работы необходимо соблюдать полярность: вход L1 и выход L2 должны быть подключены согласно схеме.

При монтаже на плату используйте отверстия для крепления. Максимальный диаметр провода первичной цепи - до 15 мм (не указано явно, но исходя из габаритов окна). Убедитесь, что провод не перегнут и не оказывает механического давления на корпус.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России.
• Произведён с учётом требований к безопасности: защита от прикосновения реализована конструкцией корпуса.
• Внесён в Госреестр средств измерений №28139-12 - легализован для использования в коммерческом учёте электроэнергии.
• Выпуск сертифицирован - имеются все необходимые документы для проверок.

Преимущества

• Высокая точность класса 0,5S - идеален для учёта при низких нагрузках, где другие трансформаторы дают значительную погрешность.
• Штекерный разъём - экономит время при замене или диагностике, не требует пайки.
• Компактные размеры - легко встраивается в ограниченные пространства.
• Долгий срок службы - 25 лет без необходимости замены при соблюдении условий эксплуатации.
• Устойчивость к перегрузкам (FS=5) - повышает надёжность в условиях колебаний нагрузки.

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 требует установки в закрытую электрощитовую или корпус.
• Не работает с постоянным током - только для переменного тока 50–60 Гц.
• Вторичная нагрузка не должна превышать 5 В·А - подключение нескольких приборов или длинных кабелей может вызвать погрешность.
• Запрещено разрывать вторичную цепь при работающем первичном токе - возможен пробой изоляции и опасность для персонала.
• Не рекомендован для внешних установок - климат UHL3 не предусматривает воздействия осадков или прямого солнца.

Примеры использования

• Щитовые системы учёта электроэнергии в офисах, торговых центрах и производственных помещениях.
• Автоматические системы контроля нагрузки на двигателях, насосах, конвейерах.
• Цифровые счётчики с интерфейсом RS-485, требующие точного аналогового сигнала тока.
• Системы релейной защиты - для срабатывания при превышении порога тока.

Практические советы

• Перед установкой проверьте соответствие тока нагрузки 300 А - не превышайте этот предел, чтобы избежать перегрева и искажений.
• При использовании с несколькими приборами на вторичной стороне суммарная мощность всех подключённых устройств не должна превышать 5 В·А.
• Используйте кабель с сечением не менее 1,5 мм2 для вторичной цепи - это минимизирует потери и сохраняет точность.
• При замене старого трансформатора - обязательно отключите питание и убедитесь, что вторичная цепь замкнута (через тестовый блок или перемычку).
• Для долговечности не допускайте механических ударов и вибраций - корпус выполнен из композита, чувствителен к трещинам.
