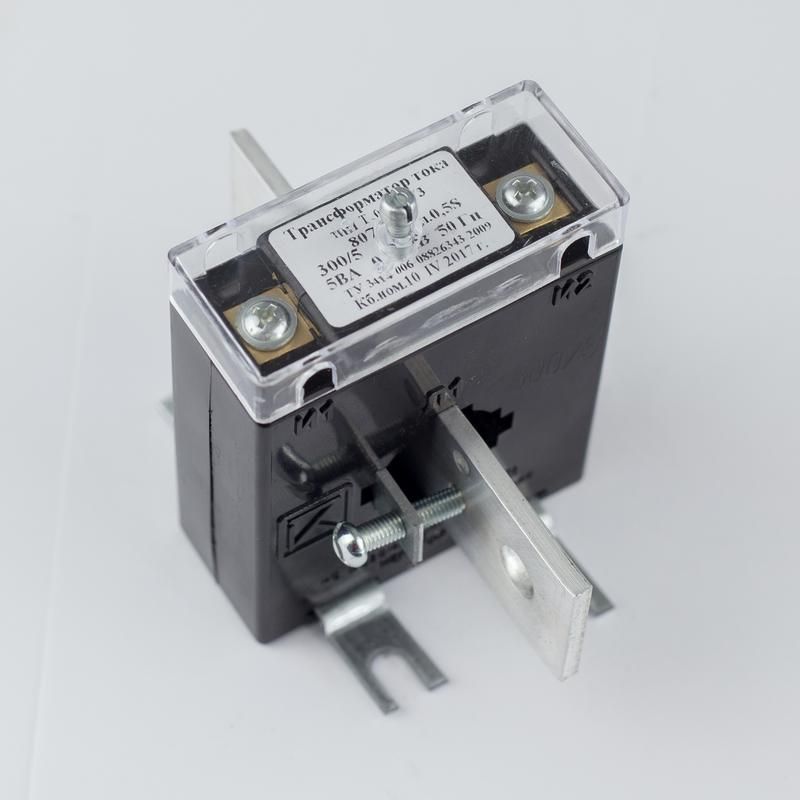

Трансформатор тока Т-0.66 300/5А кл. точн. 0.5S 5В.А Кострома ОС0000002203 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный 300/5 А, класс точности 0.5S, 5 ВА, Т-0.66 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до значений, совместимых с измерительными приборами и устройствами защиты. Применяется в энергообъектах с напряжением до 660 В, особенно там, где важна точность учёта и надёжность работы релейной защиты.

Назначение и область применения

Трансформатор тока измерительный 300/5 А, класс точности 0.5S, 5 ВА, Т-0.66 преобразует большие токи (до 300 А) в малые (5 А), чтобы можно было подключить стандартные амперметры, счетчики и реле защиты. Он используется в распределительных устройствах, на вводах питания, в цепях учета электроэнергии и в системах автоматической защиты. Подходит для установки в щитах, камерах КРУ, на шинах среднего напряжения.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который трансформатор может точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0.5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% до 120% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 660 В - допустимое рабочее напряжение сети, для которой предназначен трансформатор;
• Коэффициент безопасности FS 10 - при аварийном токе (например, КЗ) трансформатор не насыщается до 10-кратного значения номинального тока, что защищает оборудование;
• Однофазное исполнение - рассчитан на работу в одной фазе трёхфазной системы;
• Одна вторичная обмотка - позволяет подключить один измерительный канал или одно реле;
• Винтовое присоединение вторичной обмотки - надёжный контакт, требующий затяжки отверткой;
• Монтаж с шиной - устанавливается прямо на токоведущую шину без разрыва цепи.

Совместимость и монтаж

Трансформатор тока измерительный 300/5 А, класс точности 0.5S, 5 ВА, Т-0.66 монтируется на шину сечением, соответствующим габаритам окна трансформатора. Диаметр прохода не указан - перед установкой проверьте соответствие размера шины паспорту изделия. Обязательно соблюдайте полярность: выводы “K1” и “K2” должны быть подключены правильно, иначе показания приборов будут неверными. Вторичную цепь нельзя размыкать при работе - это вызывает опасное повышение напряжения. Для подключения используйте провода сечением не менее 2,5 мм2.

Безопасность и стандарты

Трансформатор тока измерительный 300/5 А, класс точности 0.5S, 5 ВА, Т-0.66 сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и МЭК 61869. Коэффициент безопасности FS 10 гарантирует, что при перегрузке током до 3000 А (10×300 А) трансформатор не выйдет из строя и сохранит работоспособность. Это важно для защиты релейных схем и операторов.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта электроэнергии;
• Устойчивость к перегрузкам благодаря FS 10 - увеличивает срок службы в условиях нестабильной сети;
• Монтаж без разрыва шины - экономит время при модернизации или ремонте;
• Низкая номинальная мощность (5 В·А) - позволяет использовать с современными цифровыми приборами, потребляющими мало энергии;
• Надёжное винтовое соединение - исключает случайное отсоединение.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Подходит только для переменного тока - не работает в постоянном токе;
• Одна вторичная обмотка - не поддерживает одновременную подачу сигнала в несколько приборов (нужен трансформатор с двумя обмотками);
• Требуется жесткий монтаж на шине - не подходит для гибких кабельных сборок;
• Не рекомендован для частых перегрузок свыше 120% - может снизить точность.

Примеры использования

• Установка на вводе в распределительный щит 0,4 кВ для подключения счётчика электроэнергии;
• Интеграция в систему релейной защиты на трансформаторной подстанции;
• Монтаж на шине главного распределительного пункта (ГРЩ) для контроля нагрузки;
• Измерение тока в цепях электродвигателей мощностью до 200 кВт.

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящий диаметр - трансформатор не фиксируется болтами, а насаживается на шину;
• Обязательно заземлите корпус трансформатора - это требуется по правилам ПУЭ;
• Проверяйте целостность вторичной цепи перед включением: разрыв цепи = повышенное напряжение на обмотке;
• При использовании с цифровыми приборами учитывайте их входную импеданс - он должен быть ниже 1 Ом, чтобы не превысить 5 В·А;
• Для многоканальных систем выбирайте модели с двумя обмотками - этот трансформатор не подходит для параллельного подключения нескольких приборов.
