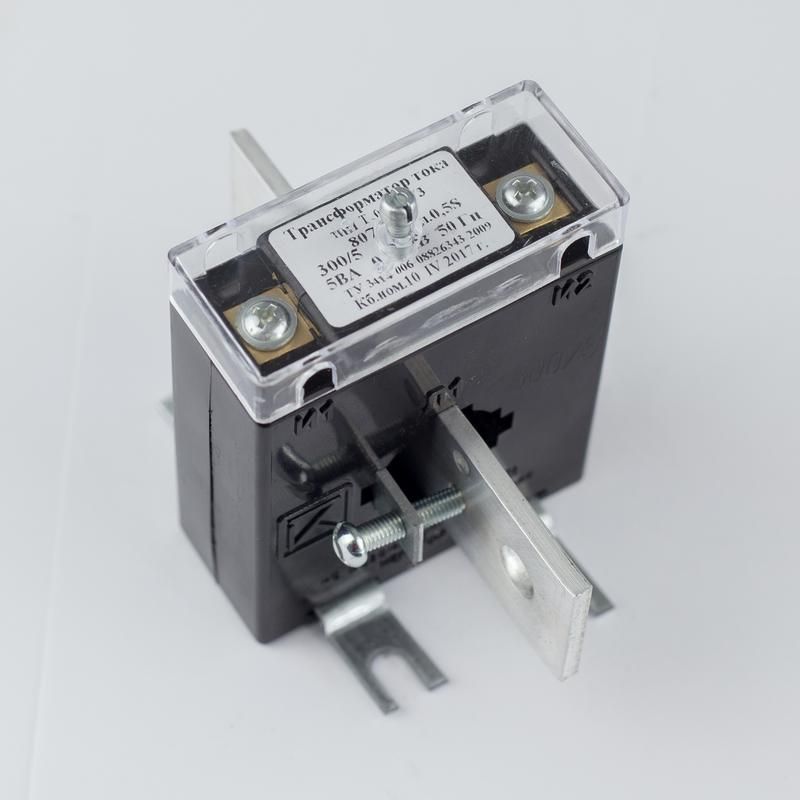

Трансформатор тока Т-0.66 400/5А кл. точн. 0.5S 5В.А Кострома ОС0000002204 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 400/5 А класс точности 0.5S 5 ВА предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот продукт от ФКУ ИК-1 (Кострома) используется в энергообъектах, где требуется точное измерение и надёжная защита цепей на напряжение до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 400/5 А класс точности 0.5S 5 ВА преобразует большие токи (до 400 А) в стандартный сигнал 5 А, который можно безопасно подключить к амперметрам, счетчикам, реле защиты и другим приборам. Он применяется в распределительных устройствах, щитах автоматики, на подстанциях и промышленном оборудовании - особенно там, где важна точность измерений и надёжность работы системы защиты.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной ток, стандартизованный для подключения измерительных приборов;
• Класс точности: 0.5S - обеспечивает высокую точность даже при малых нагрузках (от 1% до 120% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко второй обмотке без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичным проводником и корпусом;
• Коэффициент безопасности FS 10 - при аварийных перегрузках ток во вторичной цепи не превысит в 10 раз номинальный, что защищает оборудование от повреждений;
• Однофазное исполнение - предназначен для установки в одну фазу трёхфазной сети;
• Одна вторичная обмотка - позволяет подключить один измерительный канал или одно реле защиты;
• Винтовое соединение вторичной обмотки - надёжный контакт, подходящий для многожильных и одножильных проводов сечением до 2,5 мм2;
• Монтажное исполнение «с шиной» - устанавливается прямо на проходную шину без необходимости её разрывать.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 400/5 А класс точности 0.5S 5 ВА монтируется на шину токопровода через окно в сердечнике. Для этого необходимо временно отключить питание и освободить доступ к шине. Подключение вторичной обмотки выполняется винтовыми зажимами - важно затянуть контакты равномерно, чтобы избежать нагрева. Обязательно соблюдайте полярность: вход L1 должен быть направлен к источнику питания, выход L2 - к нагрузке. Никогда не допускайте холостого хода вторичной обмотки - она должна всегда быть замкнута на прибор или шунт.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 400/5 А класс точности 0.5S 5 ВА соответствует требованиям ГОСТ Р МЭК 61869-2 и имеет сертификат соответствия. Коэффициент безопасности FS 10 гарантирует, что при КЗ во вторичной цепи не произойдёт пробоя изоляции или перегрева оборудования. Устройство рассчитано на работу в помещениях с нормальной влажностью и температурой от -25C до +40C. Применение вне этих условий требует дополнительной защиты.

Преимущества

• Высокая точность класса 0.5S - идеально подходит для учёта электроэнергии и контрольных систем;
• Стандартное выходное значение 5 А - совместим с большинством существующих приборов;
• Монтаж «с шиной» - экономит время при установке, не требует демонтажа силовой шины;
• Защита от перегрузок благодаря FS 10 - увеличивает срок службы подключённых устройств;
• Надёжное винтовое соединение - исключает случайное отсоединение проводов при вибрации.

Ограничения применения

• Не предназначен для постоянной работы выше 400 А - возможны погрешности и перегрев;
• Не работает при разомкнутой вторичной обмотке - это опасно для изоляции и может вызвать пробой;
• Не рекомендован для установки в условиях повышенной запылённости, агрессивных сред или температур ниже -25C без внешней защиты;
• Подходит только для однофазных участков - для трёхфазных систем нужны три таких трансформатора;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов суммарной мощностью более 5 В·А.

Примеры использования

• Установка в распределительном щите 0,4 кВ для подключения электросчётчика;
• Интеграция в систему релейной защиты двигателя на 400 А;
• Измерение тока в цепях конвейера или насосной станции с автоматическим управлением;
• Контроль нагрузки на главной шине подстанции с передачей сигнала в SCADA-систему.

Практические советы

• Перед монтажом проверьте, что шина соответствует габаритам окна трансформатора - внутренний диаметр должен быть чуть больше диаметра шины;
• Обязательно используйте медные жилы сечением не менее 1,5 мм2 для вторичной цепи - меньше может вызвать потерю точности;
• После подключения закрепите провода хомутиком, чтобы исключить механическое напряжение на винтовые зажимы;
• Проверяйте целостность вторичной цепи мультиметром перед включением - разрыв может привести к повреждению трансформатора;
• При замене или обслуживании всегда отключайте питание и замыкайте вторичную обмотку перемычкой - это безопаснее всего.
