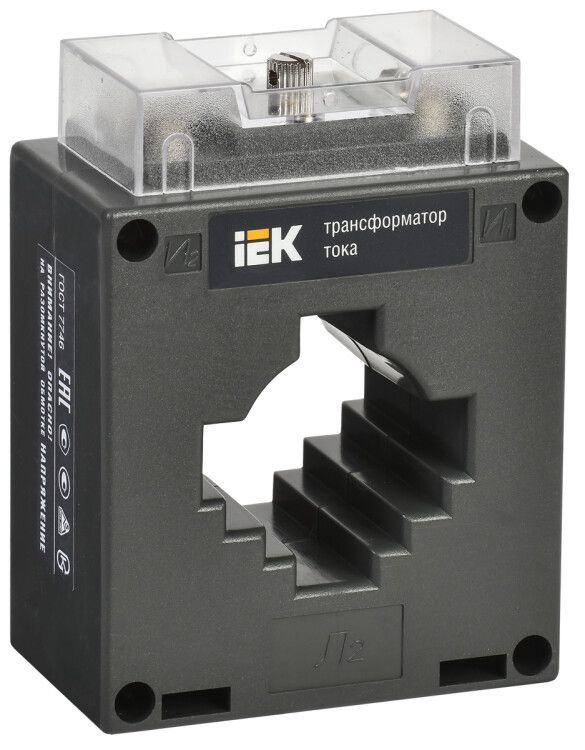

Трансформатор тока ТТИ-40 400/5А 5ВА без шины класс точности 0.5 - ITT30-2-05-0400 IEK

Трансформатор тока ТТИ-40 400/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, устройствам защиты и системам автоматизации. Этот трансформатор тока ТТИ-40 используется там, где важна надежность и соответствие нормам госреестра.

Назначение и область применения

Трансформатор тока ТТИ-40 400/5А 5ВА класс точности 0.5 применяется в системах коммерческого и технического учета электроэнергии. Он преобразует большие значения тока (до 400 А) в безопасный для приборов уровень (5 А), который можно подключить к измерительным устройствам - счетчикам, реле защиты, контроллерам. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется точное измерение тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный рабочий ток, который трансформатор способен точно измерять;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки; подходит для коммерческого учета;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 660 В - допустимое напряжение сети, для которой рассчитан трансформатор;
• Монтажное исполнение: с окном - позволяет установить на проводник без его отключения;
• Способ монтажа: монтажная плата - крепится к плате или панели через отверстия, не требует DIN-рейки;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитах;
• Вторичное подключение: винтовые зажимы - удобны для многожильных и одножильных проводов сечением до 2,5 мм2;
• Срок службы: 25 лет - при соблюдении условий эксплуатации;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и относительной влажности до 95% при 25 C;
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность и стабильность параметров;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006;
• Сертифицирован: да - имеет свидетельство об утверждении типа средств измерений (№ 28139-12) и внесен в Госреестр.

Совместимость и монтаж

Трансформатор тока ТТИ-40 400/5А 5ВА класс точности 0.5 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: электронные счетчики, анализаторы качества электроэнергии, устройства релейной защиты. Для монтажа необходимо:

• Закрепить трансформатор на монтажной плате или панели с помощью крепежных отверстий;
• Пропустить первичный проводник (фазу) через окно трансформатора - он должен быть жестким и иметь диаметр меньше 15 мм;
• Подключить вторичную обмотку к прибору с использованием провода сечением 0,75–2,5 мм2 - обязательно использовать экранированный кабель при длинных линиях;
• Не допускать холостой работы вторичной обмотки - при отключенном приборе выводы должны быть замкнуты через тестовую колодку или перемычку.

Безопасность и стандарты

Трансформатор тока ТТИ-40 соответствует ГОСТ 7746 и имеет защиту от прикосновения - корпус предотвращает доступ к токоведущим элементам даже при открытой крышке. Сертификат в Госреестре № 28139-12 подтверждает его право на использование в системах коммерческого учета. Применение в таких системах законодательно регламентировано - этот трансформатор тока ТТИ-40 официально признается для расчетов с потребителями.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность при измерении, что важно для финансового учета;
• Надежная катушечная конструкция - устойчив к перегрузкам и долговременной работе;
• Винтовые зажимы - обеспечивают прочное и долговечное соединение без необходимости пайки;
• Срок службы 25 лет - снижает затраты на обслуживание и замену;
• Сертифицирован и внесен в Госреестр - легально применяем в коммерческом учете;
• Производитель IEK - известный бренд с проверенным качеством в России и СНГ.

Ограничения применения

• Не подходит для установки во внешних или влажных помещениях - степень защиты IP20 не защищает от воды и пыли;
• Максимальная вторичная нагрузка - 5 В·А; при подключении нескольких приборов суммарная мощность не должна превышать этот порог;
• Не рекомендован для импульсных или высокочастотных токов - предназначен только для сетевой частоты 50 Гц;
• Первичный проводник должен проходить строго по центру окна - смещение вызывает увеличение погрешности;
• Не допускается работа без нагрузки на вторичной обмотке - возможен пробой изоляции и повреждение трансформатора.

Примеры использования

• Установка в щите учета на главном вводе предприятия с током до 400 А;
• Подключение к трехфазному счетчику через три трансформатора тока ТТИ-40 (по одному на каждую фазу);
• Интеграция в системы автоматического контроля нагрузки на конвейерах, насосных станциях, компрессорах;
• Измерение тока в цепях питания оборудования с переменной нагрузкой - например, в цехах с частотными преобразователями.

Практические советы

• Выбирая трансформатор тока ТТИ-40, убедитесь, что ваш проводник помещается в окно - диаметр не должен превышать 15 мм;
• При монтаже используйте клеммы с гофрированными контактами - они лучше фиксируют многожильный провод;
• Обязательно проверьте целостность вторичной цепи после монтажа - разрыв цепи может привести к опасному напряжению на выводах;
• Для длительной эксплуатации в условиях повышенной влажности (например, в холодильных камерах) дополнительно герметизируйте место монтажа;
• При замене старого трансформатора сохраняйте полярность - пометки “L1” и “L2” на корпусе должны совпадать с направлением тока.
