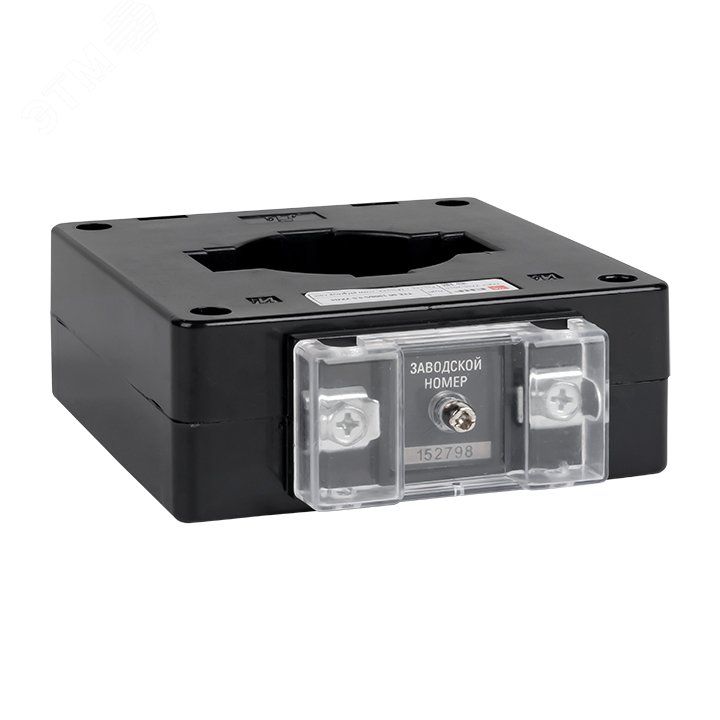

Трансформатор тока ТТЕ-60-400/5А класс точности 0,5S EKF - tte-60-400-0.5S

Трансформатор тока ТТЕ-60-400/5А класс точности 0,5S от EKF предназначен для измерения тока в цепях переменного тока частотой 50 Гц. Он используется в системах учёта и контроля энергии, где важна высокая точность - например, в промышленных щитах, на подстанциях или в автоматизированных системах управления. Модель отличается компактным монтажом на плату и надёжностью в условиях широкого диапазона температур.

Назначение и область применения

Трансформатор тока ТТЕ-60-400/5А класс точности 0,5S преобразует большой первичный ток (до 400 А) в малый вторичный ток (5 А), который можно безопасно подключить к измерительным приборам: счётчикам, реле защиты, аналитическим устройствам. Подходит для установки в распределительные щиты, панели управления, системы автоматизации. Применяется в промышленности - на конвейерах, насосных станциях, вентиляционных комплексах, где требуется точный учёт потребления электроэнергии.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых нагрузках (от 1% от номинала)
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую может обслуживать вторичная обмотка
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Способ монтажа: на печатную плату - устанавливается через отверстия, не требует крепления на шину
• Подключение: винтовые зажимы - удобны для многожильных проводов и быстрого подключения
• Исполнение: с окном - позволяет пропустить первичный проводник без его разрезания
• Степень защиты: IP00 - не защищён от пыли и воды; требует установки внутри закрытого корпуса
• Климатическое исполнение: УХЛ4 - работает при температурах от –45 C до +55 C, подходит для холодных регионов и неотапливаемых помещений
• Соответствие стандарту: ГОСТ 7746-2001

Совместимость и монтаж

Трансформатор тока ТТЕ-60-400/5А класс точности 0,5S устанавливается на печатную плату. Для монтажа используйте отверстия в корпусе - он не требует специальных кронштейнов. Первичный проводник проходит через окно диаметром около 60 мм - его не нужно перерезать. Вторичная обмотка подключается винтовыми зажимами: используйте провода сечением не более 2,5 мм2. Обязательно соблюдайте полярность: выводы S1 и S2 должны соответствовать схеме подключения измерительного устройства. Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе точность снижается.

Безопасность и стандарты

Трансформатор тока ТТЕ-60-400/5А класс точности 0,5S соответствует требованиям ГОСТ 7746-2001, что гарантирует соответствие нормам безопасности и точности. Класс точности 0,5S означает, что погрешность не превышает +-0,5% при токах от 1% до 120% от номинала - важно для коммерческого учёта. Напряжение изоляции 660 В обеспечивает безопасную работу в сетях до 600 В. Однако из-за степени защиты IP00 запрещено использовать вне герметичных корпусов - риск поражения током и повреждения при попадании влаги или пыли.

Преимущества

• Высокая точность класса 0,5S - идеален для коммерческого учёта электроэнергии
• Универсальное окно - легко монтировать без демонтажа проводника
• Широкий диапазон температур - работает в суровых климатических условиях
• Компактный форм-фактор - экономит место на плате
• Винтовое подключение - надёжное соединение без пайки

Ограничения применения

• Не применяется в открытых помещениях - степень защиты IP00 исключает использование без корпуса
• Запрещена работа при токе выше 400 А - возможен перегрев и выход из строя
• Вторичная нагрузка не должна превышать 5 ВА - иначе возникают погрешности измерений
• Не предназначены для постоянного тока - работает только с переменным током 50 Гц
• Не рекомендован для установки рядом с источниками сильных ЭМИ - может влиять на точность

Примеры использования

• Электросчётчики в промышленных щитах - для точного учёта потребления на участках с током до 400 А
• Системы автоматического управления двигателем - сигнал с ТТЕ-60-400/5А передаётся на реле перегрузки
• Контроль качества электроэнергии - подключение к анализаторам гармоник и баланса мощности
• Автоматические системы освещения и HVAC - управление по фактическому току нагрузки

Практические советы

• Перед монтажом проверьте диаметр первичного проводника - он должен свободно проходить через окно (~60 мм)
• Обязательно замкните вторичную обмотку при отключении нагрузки - разрыв цепи может вызвать опасное напряжение
• Выбирайте кабель для вторичной цепи с минимальной длиной и достаточным сечением - чтобы не превысить 5 ВА
• Установите ТТЕ-60-400/5А класс точности 0,5S в закрытый металлический корпус - это повысит безопасность и защитит от внешних воздействий
• Проверяйте правильность подключения по схеме: S1 всегда подключают к входу прибора, S2 - к выходу
