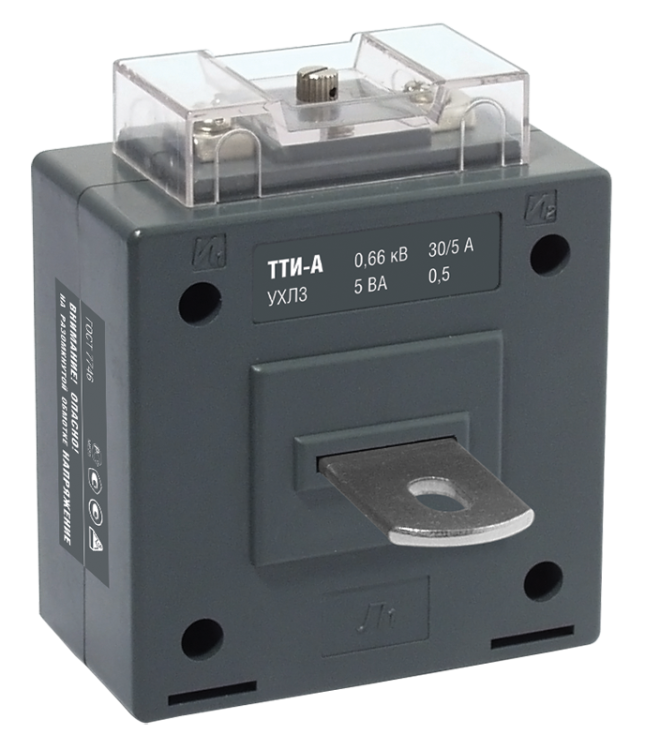

Трансформатор тока ТТИ-А 400/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0400 IEK

Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала счетчикам, реле защиты и другим измерительным приборам. Артикул itt10-2-05-0400 соответствует требованиям ГОСТ 7746 и внесен в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 используется в системах коммерческого и технического учета электроэнергии. Он преобразует большие значения тока (до 400 А) в безопасный для измерительных приборов сигнал 5 А. Применяется в щитах распределения, на вводах объектов, в промышленных установках, где требуется точный контроль нагрузки - например, на насосных станциях, конвейерах, системах освещения и HVAC.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством счетчиков и реле;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учета;
• Номинальная вторичная мощность: 5 В·А - максимальная нагрузка, которую может питать трансформатор без потери точности;
• Рабочее напряжение: 660 В - допустимое напряжение изоляции между первичной и вторичной цепями;
• Количество фаз: 1 - предназначен для однофазных цепей;
• Исполнение: катушечный - магнитопровод выполнен в виде кольца, через которое проходит проводник;
• Монтажное исполнение: с шиной - позволяет установить на жесткую шину без дополнительных креплений;
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или внутрь щита с помощью крепления на плате;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытых щитов;
• Вторичное подключение: винтовые зажимы - надежное соединение с проводами сечением до 2,5 мм2;
• Срок службы: 25 лет - рассчитан на длительную работу без обслуживания;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C и влажности до 95% при отсутствии конденсата;
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие обязательным стандартам России;
• Сертифицирован: да - имеет свидетельство об утверждении типа средства измерений (№ 28139-12).

Совместимость и монтаж

Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 совместим с любыми измерительными приборами, принимающими входной ток 5 А: электронные счетчики, реле защиты, аналитические модули. Монтаж осуществляется путем протяжения первичного провода (или шины) через центральное отверстие трансформатора. Крепление выполняется на DIN-рейку или монтажную плату. Первичный проводник должен иметь диаметр, позволяющий свободно пройти через окно трансформатора - типовое отверстие подходит для шин до 15×5 мм. Вторичная цепь обязательно должна быть замкнута во время работы - разрыв цепи может вызвать опасное повышение напряжения.

Безопасность и стандарты

Трансформатор тока ТТИ-А 400/5А 5ВА класс точности 0.5 обеспечивает гальваническую развязку между силовой цепью и измерительной системой. Защита от прикосновения реализована конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Соответствует ГОСТ 7746 и имеет официальный регистрационный номер в госреестре средств измерений. Это делает его закономерным выбором для контрактных схем учета электроэнергии.

Преимущества

• Высокий класс точности 0.5 - необходим для коммерческого учета, исключает споры с поставщиками энергии;
• Устойчивость к перегрузкам - сохраняет точность даже при кратковременных скачках тока выше 400 А;
• Долгий срок службы - 25 лет гарантируют минимальные затраты на замену;
• Подтвержденная сертификация - не требует дополнительных проверок при приемке объекта;
• Простота монтажа - не требует демонтажа шины, достаточно развести контакты и продеть проводник.

Ограничения применения

• Не применяется в трехфазных системах без установки трёх экземпляров (по одному на каждую фазу);
• Запрещено работать с разомкнутой вторичной цепью - риск возникновения высокого напряжения и повреждения оборудования;
• IP20 не допускает установку вне герметичных щитов - нельзя использовать на открытых площадках или в сырых помещениях без защиты;
• Номинальная мощность 5 В·А ограничивает количество подключаемых приборов - рекомендуется не более одного счетчика и одного реле одновременно;
• Не предназначен для измерения импульсных или несинусоидальных токов - возможны погрешности при работе с частотными преобразователями.

Примеры использования

• Установка на вводе в административное здание для передачи данных в счетчик учёта электроэнергии;
• Интеграция в автоматизированную систему контроля энергопотребления на заводе;
• Подключение к реле перегрузки для защиты двигателя в системе конвейера;
• Фиксация нагрузки на группе осветительных цепей в торговом центре.

Практические советы

• Перед монтажом убедитесь, что первичный проводник полностью проходит через центр трансформатора - смещение снижает точность;
• Вторичные провода используйте сечением не менее 1,5 мм2 и не длиннее 50 метров - увеличение длины влияет на погрешность;
• Проверьте целостность вторичной цепи мультиметром до включения питания - разрыв может привести к пробою изоляции;
• При использовании нескольких трансформаторов в одной системе соблюдайте одинаковый порядок подключения полярности (обозначен на корпусе);
• Для сложных систем учета рекомендуется применять трансформаторы тока ТТИ-А 400/5А 5ВА класс точности 0.5 вместе с калиброванными счетчиками - так достигается максимальная достоверность данных.
