Амперметр аналоговый AM-A801 на панель 80х80 кругл. вырез 400А трансф. подкл. EKF am-a801-400/ama-801-400

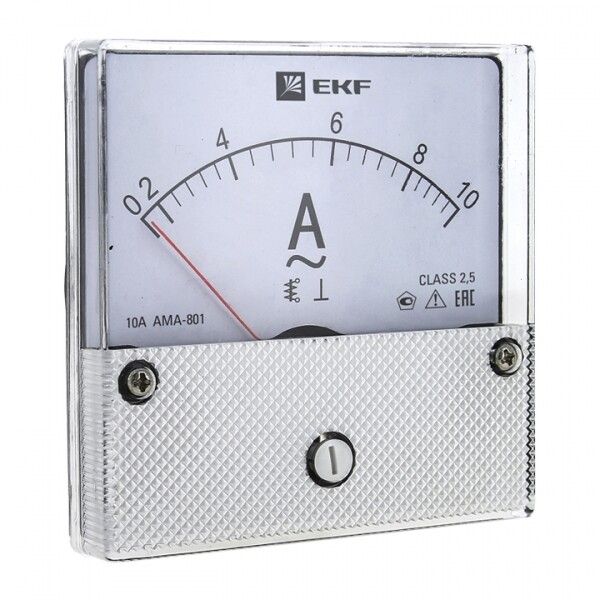

Амперметр аналоговый AM-A801 от EKF™ - прибор для измерения силы тока в сетях переменного тока до 400 А через трансформатор тока. Устанавливается в распределительные щиты промышленных и коммунальных объектов, обеспечивает наглядную индикацию нагрузки без необходимости сложной настройки.

Назначение и область применения

Амперметр аналоговый AM-A801 предназначен для контроля величины тока в однофазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, энергообъектах, ЖЭКах и других местах, где требуется визуальный мониторинг нагрузки. Подходит для установки в щиты с круглым вырезом 80×80 мм. Не используется для постоянного тока (DC).

Технические характеристики

• Тип тока: Переменный (AC), частота 50 Гц
• Номинальный ток: 400 А (первичная обмотка трансформатора)
• Ток вторичной обмотки ТТ: 5 А - совместим с большинством стандартных трансформаторов тока
• Класс точности: 2.5 - допустимая погрешность +-2,5% от верхнего предела измерения
• Измерительная система: Магнитомягкое железо - устойчив к перегрузкам, долговечная механическая конструкция
• Максимальное отклонение стрелки: 90° - оптимальный угол для удобного считывания показаний
• Рабочее напряжение: До 380 В - соответствует стандартным сетям 380/220 В
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от воды)
• Потеря мощности: 0 Вт - не потребляет энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Сертификация: Соответствует ГОСТ 8711-93
• Форм-фактор: На переднюю панель, монтажная плата, модульная ширина 5

Совместимость и монтаж

AM-A801 подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Для работы необходим внешний ТТ, рассчитанный на 400 А первичного тока. Монтаж осуществляется в панель с круглым вырезом диаметром 76–78 мм. Корпус имеет крепление на монтажной плате внутри щита - не требует сверления. Совместим с другими приборами серии PROxima по габаритам и способу установки.

Безопасность и стандарты

Амперметр аналоговый AM-A801 соответствует требованиям ГОСТ 8711-93 и сертифицирован для использования в электроустановках до 1000 В. Защита IP20 гарантирует безопасность при работе в закрытых щитах, защищает от случайного контакта с токоведущими элементами. Не предназначен для открытых площадок или помещений с высокой запылённостью - для таких условий рекомендуются устройства с IP54 и выше.

Преимущества

• Не требует внешнего питания - работает за счёт сигнала от трансформатора тока
• Высокая надёжность механической системы измерения - нет электронных компонентов, которые могут выйти из строя
• Простота замены - можно менять без перенастройки всей системы, если сохранить тот же тип ТТ
• Совместимость с существующими трансформаторами тока 5 А - легко интегрируется в старые и новые проекты
• Яркая шкала и крупная стрелка обеспечивают быстрое считывание даже при плохом освещении

Ограничения применения

• Не работает с постоянным током - только для AC
• Требует обязательного наличия трансформатора тока с выходом 5 А - сам по себе не измеряет ток
• Не подходит для установки во влажных, пыльных или наружных средах - степень защиты IP20 недостаточна
• Нет цифрового вывода данных - нельзя подключить к SCADA или другим системам сбора информации
• Класс точности 2.5 не подходит для точных учётных целей - для этого используются классы 0.5 или 1.0

Примеры использования

• Контроль тока на входе в промышленный станок с двигателем 30 кВт
• Индикация нагрузки в главном распределительном щите офисного здания
• Мониторинг тока в цепи конвейера на пищевом производстве
• Установка в щит управления насосной станцией

Практические советы

• При выборе трансформатора тока убедитесь, что его коэффициент трансформации соответствует 400/5 А - иначе показания будут некорректными
• Проверьте внутренний диаметр выреза в панели - он должен быть 76–78 мм; слишком маленький вырез затруднит установку
• Подключайте провода от ТТ строго к клеммам “I1” и “I2”, соблюдая полярность - неверное подключение вызывает обратное отклонение стрелки
• Не используйте AM-A801 в качестве основного прибора учёта - он не соответствует требованиям для коммерческого учета электроэнергии
• При замене прибора - сохраняйте тот же тип ТТ, чтобы не переходить на новую шкалу
