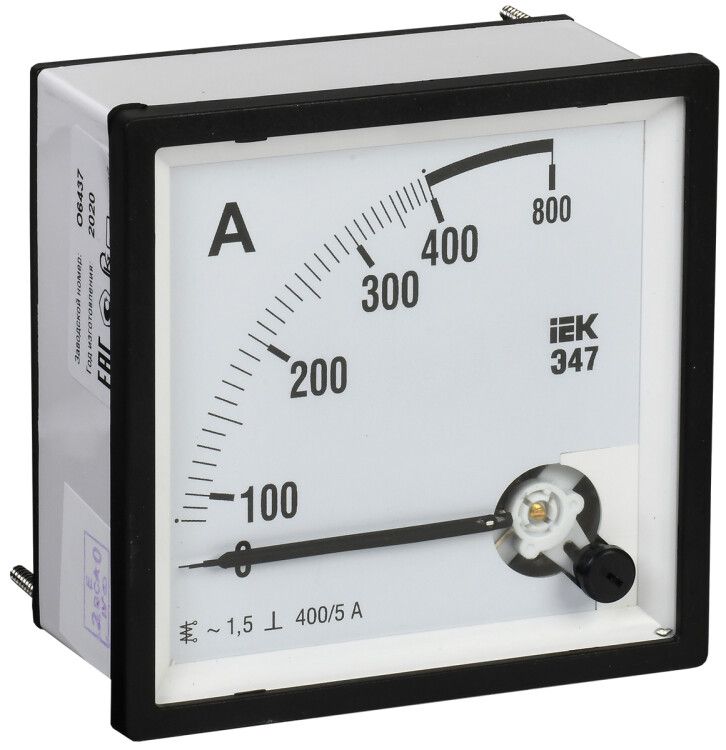

Амперметр Э47 400/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-0400-E IEK

Амперметр Э47 400/5А 72×72 мм класс точности 1.5 - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях до 400 А с использованием трансформатора тока. Артикул ipa10-6-0400-e подходит для установки в щитах на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 400/5А 72×72 мм класс точности 1.5 используется для измерения переменного тока в электрических цепях с напряжением до 380 В. Применяется в распределительных шкафах, щитах автоматики, на участках с высокими нагрузками - например, на входе в оборудование, на выводах двигателей, в системах управления конвейерами и насосами. Устанавливается там, где требуется визуальный контроль величины тока, а использование цифровых приборов нецелесообразно или невозможно.

Технические характеристики

• Диапазон измерений: 0–400 А (по первичному току)
• Номинальный ток вторичной обмотки трансформатора: 5 А
• Класс точности: 1.5 - максимальная погрешность +-1,5 % от верхнего предела измерения
• Род тока: переменный (AC)
• Напряжение изолирующей способности: 380 В
• Способ включения: через трансформатор тока (обязательно!)
• Форм-фактор: однополосный, 72 × 72 мм, монтаж на переднюю панель
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90°
• Измерительная система: электромагнитная - катушка с двумя сердечниками, создающими механический момент при прохождении тока

Совместимость и монтаж

Амперметр Э47 400/5А 72×72 мм класс точности 1.5 требует обязательного подключения через трансформатор тока (ТТ) с выходом 5 А. Нельзя подключать напрямую к проводнику!

Монтаж осуществляется в нишу 72×72 мм на лицевой стороне щита. Клеммы для подвода проводов от ТТ находятся сзади. Подключаются два провода: L1 и N (или L2) от вторичной обмотки трансформатора. Монтажная плата обеспечивает надёжную фиксацию. Обеспечьте свободный доступ к задней части прибора для обслуживания.

Подходящие трансформаторы тока должны иметь коэффициент трансформации 400/5 А и соответствовать классу точности не ниже 0,5.

Безопасность и стандарты

Амперметр Э47 400/5А 72×72 мм класс точности 1.5 соответствует:

• ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261 - требования к аналоговым приборам
• ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 - безопасность и EMC
• ТУ 4223-023-18461115-2008 - специфические требования IEK

Зарегистрирован в Госреестре средств измерений РФ, имеет официальный сертификат утверждения типа. Сертификация гарантирует соответствие нормам метрологии и безопасности.

Преимущества

• Высокая надёжность благодаря электромагнитной системе - нет электроники, которая выходит из строя от перегрузок
• Не требует питания - работает исключительно от сигнала трансформатора
• Чёткая шкала с крупными делениями - легко считывать показания даже в условиях плохого освещения
• Защита от внешних магнитных полей - металлический экран снижает помехи
• Совместим с большинством типовых щитов и панелей, имеющих габариты 72×72 мм

Ограничения применения

• Нельзя использовать без трансформатора тока - при прямом подключении к токоведущему проводу прибор выйдет из строя
• Не предназначен для постоянного тока (DC) - только переменный (AC)
• IP20 - нельзя применять во влажных помещениях, на улице, в местах с брызгами воды
• Класс точности 1.5 недостаточен для прецизионных измерений - не рекомендован для энергоаудита или учёта
• Не поддерживает удалённый сбор данных - только визуальное наблюдение

Примеры использования

• Контроль тока двигателя 300 А на конвейере в пищевой промышленности
• Индикация нагрузки на главном вводе в административном здании
• Наблюдение за работой частотного преобразователя в системе вентиляции
• Обзор текущего потребления в распределительном щите производства

Практические советы

• Выбирая трансформатор тока, проверьте, чтобы его номинальный ток совпадал с диапазоном прибора - 400/5 А
• Не замыкайте вторичную обмотку ТТ при отключенном амперметре - это опасно для оборудования и людей
• При замене старого прибора сверьте посадочные размеры - 72×72 мм стандартизированы, но иногда встречаются отклонения
• Для удобства чтения устанавливайте прибор на уровне глаз, желательно рядом с другими аналоговыми приборами
• Проверяйте целостность корпуса и стекла перед запуском - трещины могут вызвать искрение внутри
