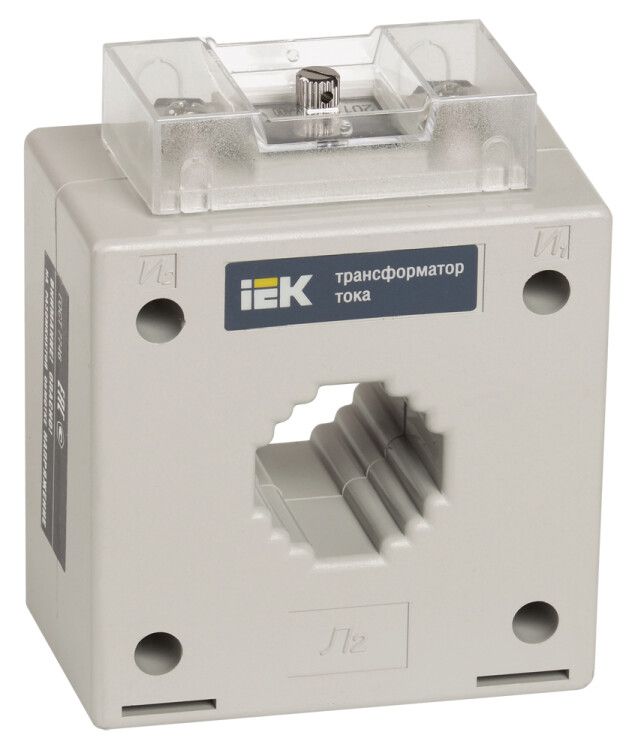

Трансформатор тока ТШП-0.66 400/5А кл. точн. 0.5S 5В.А габарит 40 IEK ITB30-3-05-0400

Трансформатор тока ТШП-0,66 400/5А 5ВА класс точности 0,5S габарит 40 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и контроля. Артикул itb30-3-05-0400 соответствует модели с многовитковой конструкцией и монтажом через окно.

Назначение и область применения

Трансформатор тока ТШП-0,66 400/5А 5ВА класс точности 0,5S габарит 40 используется в системах коммерческого и технического учёта электроэнергии. Он преобразует высокий ток в безопасную величину 5 А для подключения измерительных приборов - счётчиков, реле защиты, аналитических модулей. Применяется в распределительных щитах, на вводах в здания, на участках с большими нагрузками - например, у крупных двигателей, трансформаторов или в промышленных линиях.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством промышленных приборов;
• Номинальное напряжение: 660 В - допустимое напряжение сети, где применяется трансформатор;
• Класс точности: 0,5S - обеспечивает высокую точность измерений даже при малых токах (от 1% от номинала);
• Мощность: 5 ВА - суммарная нагрузка, которую может питать вторичная цепь (например, счётчик + провода);
• Тип: Многовитковый - повышает точность за счёт увеличенного числа витков во вторичной обмотке;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Диапазон температур: от -45 до +50 C - работает в холодных и жарких условиях;
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с повышенной влажностью;
• Подключение: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную площадку внутри щита;
• Монтажное исполнение: с окном - проходной тип, позволяет установить без разрыва шины.

Совместимость и монтаж

Трансформатор тока ТШП-0,66 400/5А 5ВА класс точности 0,5S габарит 40 устанавливается вокруг токоведущей шины без её отключения. Диаметр окна соответствует стандартному габариту 40 - подходит для медных или алюминиевых шин сечением до ~95 мм2. Подключаются вторичные провода к винтовым клеммам: L1 и L2. Обязательно замыкать вторичную цепь перед включением первичного тока - разрыв цепи может вызвать опасное напряжение. Для монтажа требуется доступ к шине и место на DIN-рейке или панели.

Безопасность и стандарты

Трансформатор тока ТШП-0,66 400/5А 5ВА класс точности 0,5S габарит 40 соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006. Защита от прикосновения реализована через изолированный пластиковый корпус. Напряжение 660 В и класс точности 0,5S позволяют использовать его в системах, требующих сертификации учёта энергии. Не предназначен для работы вне закрытых щитов - IP20 не защищает от внешней среды.

Преимущества

• Высокая точность класса 0,5S - идеален для коммерческого учёта, где важна минимальная погрешность;
• Проходная конструкция с окном - не требует демонтажа шины при установке;
• Работает при экстремальных температурах - подходит для неотапливаемых помещений и наружных щитов;
• Совместим с широким спектром приборов - выход 5 А стандартизирован и легко интегрируется;
• Пластиковый корпус - легкий, устойчив к коррозии, не требует заземления.

Ограничения применения

• Не применять в открытых местах - степень защиты IP20 не предохраняет от воды, пыли и механических воздействий;
• Запрещено размыкать вторичную цепь при включенном первичном токе - риск возникновения высокого напряжения и повреждения оборудования;
• Максимальная нагрузка 5 ВА - нельзя подключать несколько мощных приборов одновременно без проверки суммарной нагрузки;
• Не предназначен для постоянных перегрузок выше 400 А - возможны искажения показаний и перегрев.

Примеры использования

• Установка на вводе в административное здание для коммерческого учёта электроэнергии;
• Интеграция в щит управления насосной станцией для контроля тока двигателя;
• Подключение к автоматическому выключателю с функцией защиты по току в промышленном цехе;
• Измерение тока в распределительном пункте с шиной 400 А для системы SCADA.

Практические советы

• Перед монтажом проверьте, что шина имеет подходящий диаметр - окно трансформатора рассчитано на габарит 40; если шина слишком толстая, используйте переходник или другой модель;
• Обязательно используйте провода сечением не менее 2,5 мм2 для вторичной цепи - снижает потери и влияние помех;
• Проверяйте целостность вторичной цепи мультиметром перед включением питания - разрыв = опасность;
• При использовании нескольких трансформаторов на одной шине соблюдайте полярность - неправильное подключение исказит показания;
• Для долговечной работы избегайте вибраций и механических ударов - корпус прочный, но не ударопрочный.
