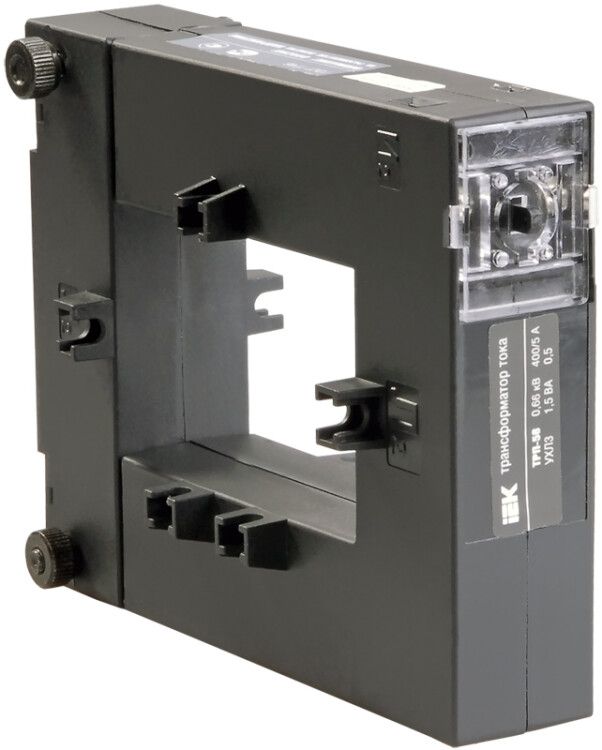

Трансформатор тока ТРП-58 400/5 А 1.5 ВА 0.5 класс точности IEK (ИЭК) ITT58-2-D015-0400

Трансформатор тока ТРП-58 400/5 1,5ВА класс точности 0,5 от IEK предназначен для точного измерения тока в цепях переменного тока напряжением до 660 В. Он используется в системах коммерческого учёта энергии, защите оборудования и передаче сигналов на измерительные приборы. Артикул itt58-2-d015-0400 соответствует катушечному исполнению с окном для монтажа на шину.

Назначение и область применения

Трансформатор тока ТРП-58 400/5 1,5ВА класс точности 0,5 преобразует большие значения тока (до 400 А) в безопасный для измерения вторичный ток 5 А. Применяется в:

• системах коммерческого учёта электроэнергии;
• схемах защиты и автоматизации (например, реле перегрузки, устройства аварийного отключения);
• измерительных приборах - счетчиках, амперметрах, анализаторах качества электроэнергии;
• промышленных объектах с высокими токами: распределительные щиты, силовые шины, трансформаторные подстанции.

Технические характеристики

• Номинальный первичный ток: 400 А - максимальный ток, который можно измерить без потери точности.
• Номинальный вторичный ток: 5 А - стандартный выходной ток для подключения измерительных приборов.
• Номинальная вторичная полная мощность: 1,5 ВА - максимальная нагрузка, которую может обеспечить трансформатор без снижения точности.
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта.
• Напряжение изоляции: 660 В - допустимое напряжение между первичной и вторичной цепью.
• Габаритные размеры: 50×80×50 мм - компактный корпус для установки в плотных щитах.
• Проём для провода: 80×50 мм - позволяет монтировать на шину или кабель без разрезания.
• Температурный диапазон: от –45 до +50 C - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Срок службы: 25 лет - долговечность при соблюдении условий эксплуатации.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита.
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение для медных проводов сечением до 2,5 мм2.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна конденсация.

Совместимость и монтаж

Трансформатор тока ТРП-58 400/5 1,5ВА класс точности 0,5 имеет конструкцию «с окном» - монтируется на шину или кабель без отключения питания. Монтаж осуществляется на монтажную плату или DIN-рейку через крепёжные отверстия в корпусе. Подходит для установки в щитах с доступом к шине 400 А. Вторичная цепь подключается винтовыми зажимами - важно использовать провода сечением не менее 1,5 мм2 и затягивать клеммы моментом 0,2–0,3 Нм. Не допускается разрыв вторичной цепи при работающем первичном токе - это вызывает опасное повышение напряжения!

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006.
• Внесён в Госреестр средств измерений № 54961-13 - легализован для коммерческого учёта.
• Имеет сертификат соответствия - подтверждает соответствие требованиям безопасности.
• Защита от прикосновения - предотвращает случайное касание токоведущих элементов.
• Не содержит вредных веществ согласно RoHS.

Преимущества

• Высокая точность класса 0,5 - необходима для законного учёта электроэнергии.
• Катушечная конструкция - прочнее и стабильнее, чем пластиковые аналоги.
• Открытый проём - удобен для монтажа на уже смонтированные шины.
• Долгий срок службы - снижает затраты на замену и обслуживание.
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги.
• Запрещено работать с вторичной цепью в разомкнутом состоянии - риск возникновения высокого напряжения и повреждения изоляции.
• Нагрузка выше 1,5 ВА приводит к искажению показаний - не подключайте одновременно несколько приборов без расчёта суммарной мощности.
• Не предназначен для постоянного тока - работает только с переменным током 50 Гц.
• Не рекомендован для установки рядом с источниками сильных магнитных полей - может исказить показания.

Примеры использования

• Установлен на главной входящей шине в распределительном щите промышленного цеха для подключения электросчётчика.
• Используется в системе автоматического отключения при перегрузке на линии 400 А.
• Применяется в щитах управления насосными станциями для контроля тока двигателя.
• Монтируется в щитах тепловых пунктов для учёта потребления энергии в многоквартирных домах.

Практические советы

• Перед монтажом убедитесь, что шина или кабель имеют габариты меньше 80×50 мм - иначе трансформатор не наденется.
• Проверьте полярность при подключении вторичной цепи - неверная фазировка даёт ошибочные показания счётчиков.
• Избегайте скручивания вторичных проводов вокруг других кабелей - это создаёт помехи и влияет на точность.
• При использовании нескольких трансформаторов на одной шине сохраняйте минимальный интервал 50 мм между ними - предотвращает взаимное влияние.
• Для длительной работы в условиях повышенной влажности используйте герметичные щиты с принудительной вентиляцией.
• При замене старого трансформатора - совпадают ли класс точности, номиналы тока и мощность? ТРП-58 400/5 1,5ВА класс точности 0,5 нельзя заменить на модель с классом 1,0 без пересмотра договора учёта.
