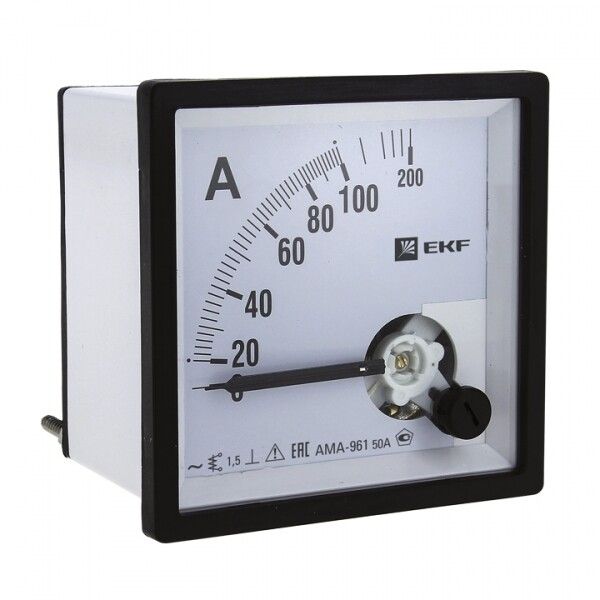

Амперметр аналоговый AM-A961 на панель 96х96 (квадратный вырез) 400А трансформаторное подкл. EKF am-a961-400

Амперметр аналоговый на панель 96×96 (квадратный вырез) 400А трансформаторное подключение - прибор для визуального контроля тока в сетях переменного тока до 400 А, совместимый с трансформаторами тока. Модель из серии PROxima от EKF предназначена для установки в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

Амперметр аналоговый на панель 96×96 (квадратный вырез) 400А трансформаторное подключение используется для наблюдения за величиной тока в однофазных цепях переменного тока. Применяется в электрощитах промышленного оборудования, системах автоматизации, энергообъектах, ЖКХ и других местах, где требуется постоянный визуальный контроль нагрузки. Подходит для мониторинга работы двигателей, конвейеров, нагревательных элементов и другого оборудования с высокими токами.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 400 А (по первичной обмотке трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Напряжение изоляции: 380 В
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при колебаниях тока
• Угол отклонения стрелки: 90° - компактная шкала с хорошей видимостью
• Степень защиты: IP50 (защита от пыли), IP20 (защита от прикосновения к токоведущим частям)
• Способ подключения: через трансформатор тока (не подключается напрямую к сети!)
• Модульная ширина: 6 модулей (стандарт DIN-рейки)
• Количество фаз: 1
• Потеря мощности: 0 Вт - не потребляет энергию из измеряемой цепи
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Сертификация: соответствует ГОСТ 8711-93

Совместимость и монтаж

Амперметр аналоговый на панель 96×96 (квадратный вырез) 400А трансформаторное подключение устанавливается в панели щита через квадратный вырез 96×96 мм. Для работы необходим внешний трансформатор тока (ТТ) с номиналом 400/5 А. Первичная обмотка ТТ встраивается последовательно в фазный провод, вторичная - подключается к клеммам амперметра. Монтаж осуществляется на монтажную плату или непосредственно в стенку щита. Крепление - фиксирующие лапки с гайками. Не требует питания - работает за счет индукционного принципа.

Безопасность и стандарты

Амперметр аналоговый на панель 96×96 (квадратный вырез) 400А трансформаторное подключение соответствует требованиям ГОСТ 8711-93. Защита IP50 гарантирует безопасность от попадания пыли внутрь корпуса, что важно для промышленных условий. IP20 исключает случайное прикосновение к токоведущим частям. Сертифицирован для использования в электрощитах согласно нормам РФ. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Не требует внешнего питания - надежен даже при перебоях в сети
• Высокая механическая прочность благодаря металлическому корпусу и магнитомягкой системе
• Широкая шкала с четкой маркировкой - легко считывать показания при плохом освещении
• Совместим с большинством стандартных трансформаторов тока 400/5 А
• Экономичен - не расходует активную мощность
• Поддерживает долгосрочную эксплуатацию в условиях УХЛ4

Ограничения применения

• Работает только с переменным током - не подходит для постоянного тока (DC)
• Обязательно использование трансформатора тока; нельзя подключать напрямую к цепи выше 5 А
• Не предназначен для открытых площадок или помещений с постоянным воздействием воды, масла, агрессивных паров
• Требует калибровки при замене ТТ - если изменится коэффициент трансформации, показания будут некорректными
• Не имеет цифрового вывода - данные можно получить только визуально

Примеры использования

• Контроль тока двигателя насоса в системе водоснабжения
• Мониторинг нагрузки на главном вводе в административном здании
• Наблюдение за работой конвейера на пищевом производстве
• Индикация тока в распределительном щите станции управления технологическим процессом
• Фиксация перегрузок в цепях сварочных аппаратов

Практические советы

• Выбирайте трансформатор тока с точно таким же номиналом - 400/5 А. Несоответствие приведёт к неверным показаниям.
• Проверьте посадочный размер выреза в панели - он должен быть именно 96×96 мм, иначе прибор не войдёт.
• При монтаже соблюдайте полярность подключения вторичной обмотки ТТ - перепутанные провода не повредят прибор, но покажут обратное направление тока.
• Не используйте этот амперметр в качестве основного средства защиты - он лишь информирует, не отключает!
• Для удобства обслуживания рекомендуется устанавливать рядом с амперметром указатель режима работы (например, “Работает” / “Остановлен”).
• При длительной работе при максимальной нагрузке проверяйте температуру корпуса - если он сильно нагревается, возможно, есть проблемы с контактом в ТТ.
