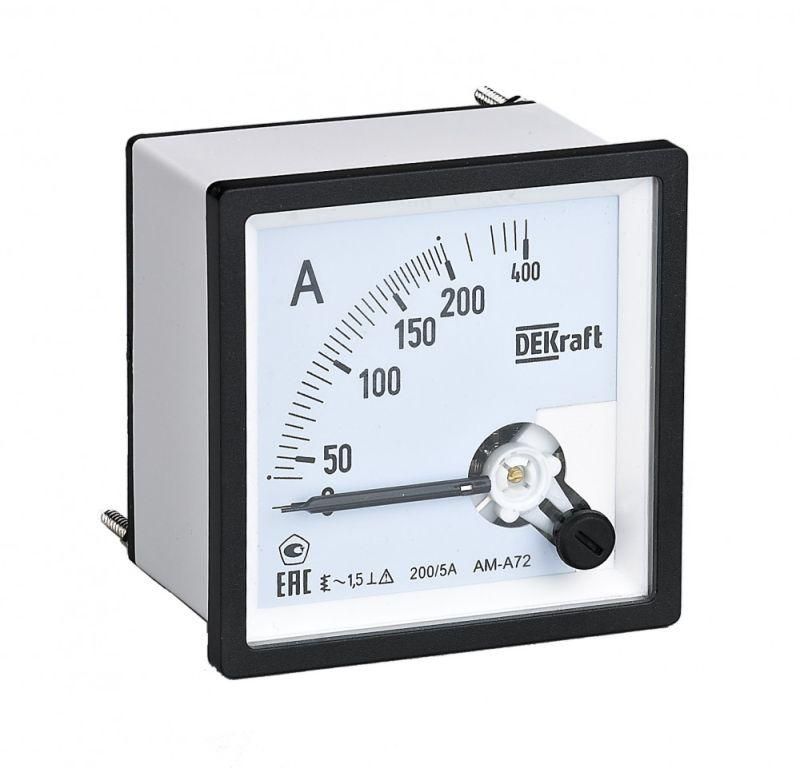

Амперметр аналоговый 400/5А AC класс точн. 1.5 96х96мм трансф. подкл. DEKraft 50235DEK APC

Амперметр аналоговый DEKraft 50235dek - прибор для визуального контроля силы переменного тока до 400 А в электроустановках с трансформаторным подключением. Подходит для установки на щитах управления, промышленном оборудовании и распределительных устройствах.

Назначение и область применения

Амперметр аналоговый DEKraft 50235dek предназначен для измерения силы переменного тока в цепях с номинальным значением 400 А. Он работает совместно с токоограничивающими трансформаторами тока (ТТ) вторичным током 5 А. Применяется в системах автоматизации, на станках, конвейерах, в распределительных щитах и других объектах, где требуется постоянный визуальный контроль нагрузки.

Технические характеристики

• Тип тока: Переменный (AC)
• Номинальный диапазон: 0–400 А (соответствует вторичному току 5 А у ТТ)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Измерительная система: Подвижная катушка - обеспечивает стабильную работу и высокую надёжность
• Габариты: 96×96 мм - стандартный формат для монтажа в панели
• Угол отклонения стрелки: 90° - компактная шкала с хорошей разрешающей способностью
• Способ монтажа: На лицевую панель - фиксируется через рамку, не требует внутренней проводки
• Количество модулей DIN: 6 - соответствует типовой ширине коммутационной аппаратуры
• Сертификация: Да - соответствие требованиям ГОСТ и нормам безопасности

Совместимость и монтаж

Амперметр DEKraft 50235dek рассчитан исключительно на трансформаторное подключение. Для работы необходим внешний трансформатор тока (ТТ) с номиналом 400/5 А. Первичная цепь подключается к сети, вторичная - к клеммам прибора. Монтаж выполняется в панель с отверстием 88×88 мм. Устройство крепится за счёт зажимов на задней части корпуса. Не допускается прямое подключение к токоведущим частям - это повредит прибор и создаёт риск поражения током.

Безопасность и стандарты

Амперметр сертифицирован и соответствует требованиям российских стандартов на электроизмерительные приборы. Конструкция защищает от случайного контакта с токоведущими элементами. Класс защиты IP не указан - устройство предназначено для установки внутри закрытых щитов. Эксплуатация вне помещений или в условиях повышенной запылённости без дополнительной защиты не рекомендуется.

Преимущества

• Стабильная работа благодаря механической системе подвижной катушки - нет зависимости от питания
• Чёткая шкала с углом отклонения 90° - удобно считывать показания даже при плохом освещении
• Стандартный размер 96×96 мм - легко заменить на любой другой прибор этого формата
• Высокая долговечность - отсутствие электроники снижает риск отказа
• Совместимость с большинством промышленных трансформаторов тока 400/5 А

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC)
• Требует обязательного наличия трансформатора тока 400/5 А - нельзя использовать напрямую
• Не имеет световой индикации или выходных сигналов - только визуальное наблюдение
• Работает только в закрытых помещениях или защищённых щитах - не защищён от влаги и пыли
• Класс точности 1,5 недостаточен для прецизионных измерений - не применяется в лабораториях

Примеры использования

• Контроль тока на входе в частотный преобразователь
• Индикация нагрузки на главном рубильнике распределительного щита
• Наблюдение за работой насосной группы или компрессора
• Мониторинг потребления энергии на участке производства
• Замена старого аналогового прибора в существующих щитах с сохранением схемы подключения

Практические советы

• Проверьте номинал вашего трансформатора тока - он должен точно соответствовать 400/5 А. Несоответствие приведёт к некорректным показаниям.
• При монтаже соблюдайте посадочные размеры 88×88 мм - отверстие меньше или больше вызовет проблемы с фиксацией.
• Обязательно отключите питание перед подключением вторичной цепи ТТ - замыкание вторичной обмотки без нагрузки опасно!
• Для длительной эксплуатации выбирайте место с минимальной вибрацией - удары и тряска влияют на точность стрелочного механизма.
• Если нужна удалённая сигнализация - используйте этот прибор как визуальный индикатор, а для автоматики - параллельно установите цифровой измеритель.
