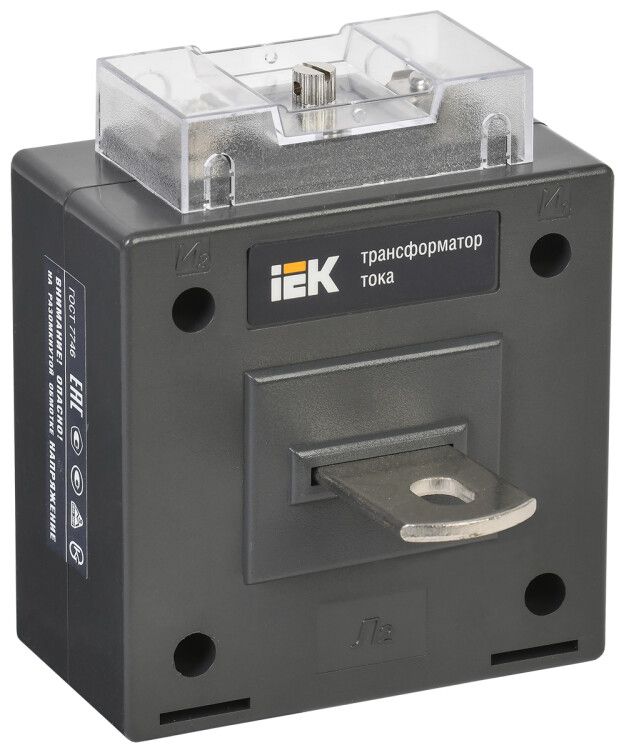

Трансформатор тока ТТИ-А 300/5А с шиной 5ВА класс точности 0.5 - ITT10-2-05-0300 IEK

Трансформатор тока ТТИ-А 300/5А 5 ватт-ампер класс точности 0.5 от IEK предназначен для преобразования больших токов до 300 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Артикул itt10-2-05-0300 соответствует государственному реестру средств измерений и подходит для установки на сборочные платы в распределительных устройствах.

Назначение и область применения

Трансформатор тока ТТИ-А 300/5А 5 ватт-ампер класс точности 0.5 применяется в цепях коммерческого и технического учёта электроэнергии. Он обеспечивает передачу сигнала тока измерительным приборам - счетчикам, регистраторам, реле защиты и контроллерам. Подходит для использования в щитах низкого напряжения, силовых пунктах, на входах оборудования с большими нагрузками. Учитывает токи до 300 А в однофазных сетях до 660 В.

Технические характеристики

• Номинальный первичный ток: 300 А - максимальный рабочий ток, который можно измерить без потери точности;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0.5 - допустимая погрешность +-0,5 % в пределах нормированного диапазона нагрузки; подходит для коммерческого учёта;
• Номинальная вторичная полная мощность: 5 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без снижения точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичными проводниками и корпусом;
• Выполнение: катушечный тип с шиной - позволяет проходить через него первичную шину без разрывов цепи;
• Способ монтажа: на монтажную плату - закрепляется болтами или зажимами на печатной плате или DIN-рейке;
• Подключение вторичной обмотки: винтовые клеммы - надёжное соединение с проводами сечением до 2,5 мм2;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с повышенной влажностью;
• Срок службы: 25 лет - рассчитана на длительную эксплуатацию без замены при соблюдении условий;
• Сертификаты: соответствие ГОСТ 7746, ТУ 3414-001-18461115-2006, наличие свидетельства об утверждении типа средства измерений №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-А 300/5А имеет внутреннюю шину диаметром, подходящую для одножильных или многожильных проводников до 30–40 мм2. Монтировать необходимо на изолирующую поверхность - монтажная плата должна иметь достаточную жёсткость и теплоотвод. Первичная шина проходит через центральное отверстие трансформатора без разрезания - достаточно просто поместить её внутрь и затянуть крепления. Вторичная обмотка подключается к приборам через винтовые зажимы: обязательно использовать экранированный двужильный провод, особенно при длинных трассах. Обязательно замыкать вторичную цепь во время работы - разрыв вызывает опасное повышение напряжения!

Безопасность и стандарты

Трансформатор тока ТТИ-А 300/5А выполнен с защитой от прикосновения к токоведущим частям. Соответствует требованиям ГОСТ 7746 и зарегистрирован в госреестре средств измерений. Сертифицирован для применения в системах учёта электроэнергии. Класс точности 0.5 позволяет использовать его в договорных отношениях с энергосбытом. Нагрев при работе находится в рамках норм - не требует принудительного охлаждения.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность при измерении, важна для финансового учёта;
• Широкий диапазон рабочих температур - надёжно функционирует даже в холодных или сырых помещениях;
• Фиксация на монтажной плате - компактное решение для плотной компоновки в щитах;
• Запрещён разрыв вторичной цепи - конструкция исключает риск возникновения перенапряжений при обслуживании;
• Произведено по лицензионному регламенту - гарантирует воспроизводимость параметров партиями.

Ограничения применения

• Не переменных токов выше 300 А - возможна потеря точности или перегрев;
• IP20 не защищает от пыли и брызг - нельзя применять вне помещений или в грязных средах;
• Максимальная нагрузка 5 В·А - нельзя подключать несколько приборов суммарной мощностью более этого значения;
• Только для постоянной нагрузки - не рекомендован для импульсных или сильно несинусоидальных токов без согласования;
• Не предназначен для установки на шины выше 660 В - требуется проверка изоляционных зазоров в проекте.

Примеры использования

• Щитовые устройства на предприятиях - контроль потребления на вводе в цех;
• Автоматические системы управления насосами и компрессорами - сигнал тока подаётся на PLC;
• Цифровые счётчики электроэнергии - обеспечивают достоверные данные для оплаты;
• Системы релейной защиты - используют сигнал для отключения при аварийных перегрузках;
• Объекты ЖКХ - учёт тепловой энергии в системах горячего водоснабжения с электронасосами.

Практические советы

• Перед монтажом проверьте, что первичная шина полностью проходит через центральное окно - смещение влияет на точность;
• Никогда не оставляйте вторичную обмотку разомкнутой - даже при отключенном оборудовании есть риск наведённого напряжения;
• Выбирайте провода вторичной цепи сечением ≥1,5 мм2 и используйте экран - минимизируете помехи от других цепей;
• Проверяйте полярность подключения - неверная фазировка даёт ошибку в учёте;
• При использовании нескольких трансформаторов одного типа - убедитесь, что они одинаково установлены относительно направления тока;
• Для долговременной эксплуатации периодически осматривайте контакты - окисление винтовых зажимов увеличивает переходное сопротивление.
