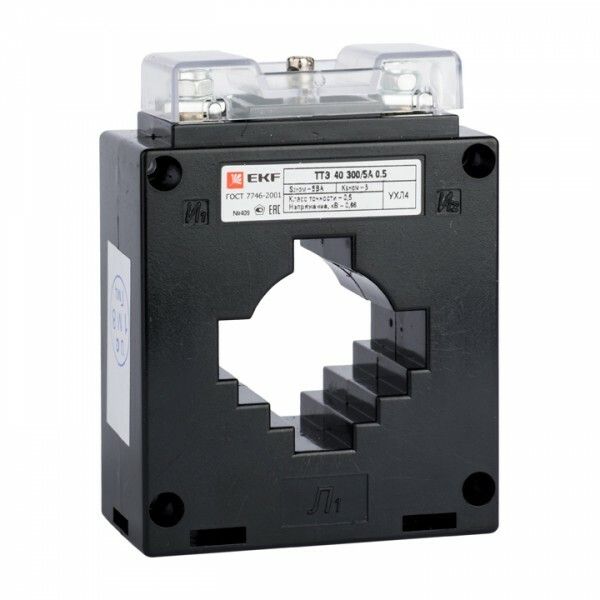

Трансформатор тока ТТЕ 40 400/5А кл. точн. 0.5S PROxima EKF tte-40-400-0.5S/tc-40-400-0.5S tc-40-400-0.5S;tte-40-400-0.5S

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5S от EKF предназначен для точного измерения тока в цепях переменного тока 50 Гц и передачи сигнала на счетчики, реле защиты и системы автоматизации. Этот модельный ряд используется там, где важна высокая точность учёта - особенно в коммерческом и технологическом электроизмерении.

Назначение и область применения

Трансформатор тока ТТЭ-40-400/5А класс точности 0.5S преобразует большой первичный ток (до 400 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам. Он применяется в системах учёта электроэнергии, защите оборудования и контроле нагрузки. Устанавливается в распределительных щитах, КРУ, шкафах автоматики, на вводах зданий и объектах промышленного назначения - например, на участках с постоянными нагрузками: насосные станции, конвейеры, компрессоры, тепловые пункты.

Технические характеристики

• Номинальный первичный ток: 400 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает допустимую погрешность +-0,5 % в широком диапазоне токов, включая малые значения (от 1 % номинала), что важно для точного учёта при низких нагрузках
• Тип: однофазный, однокольцевой, с одним входом
• Диаметр отверстия: 31 мм - позволяет протянуть проводник сечением до ~95 мм2 (например, медный кабель 3×25+PE)
• Высота: 41 мм - компактный форм-фактор для плотной установки в ограниченном пространстве
• Номинальная мощность: 5 В·А - достаточна для подключения современных цифровых счётчиков и реле
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного обслуживания
• Коэффициент безопасности FS 10 - выдерживает перегрузку до 10-кратного номинального тока без повреждений, предотвращает выход из строя при аварийных режимах

Совместимость и монтаж

ТТЭ-40-400/5А совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А: аналоговые и цифровые счётчики, реле защиты, анализаторы качества сети. Монтаж осуществляется путём прохождения фазного провода через центральное отверстие - без разрыва цепи. Для правильной работы необходимо соблюдать полярность: выводы S1 и S2 должны соответствовать направлению потока тока. Обязательно замыкание вторичной цепи - разрыв запрещён! Нагрузка на вторичную обмотку должна находиться в пределах 2–5 В·А для сохранения класса точности 0.5S.

Безопасность и стандарты

Трансформатор тока ТТЭ-40-400/5А сертифицирован и соответствует требованиям ГОСТ Р 8.620-2014 и международному стандарту IEC 61869-2. Применяется в сетях до 660 В переменного тока. Конструкция выполнена из термостойких материалов, исключающих возгорание при нормальных условиях эксплуатации. Коэффициент безопасности FS 10 гарантирует целостность при кратковременных перегрузках, снижая риск отказа в аварийных ситуациях.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учёта, требующего проверки и аудита
• Малый габарит (31×41 мм) - легко помещается даже в тесных щитах
• Фиксация винтовыми зажимами - быстрый монтаж и демонтаж без пайки
• Стандартный коэффициент FS 10 - повышенная надёжность против перегрузок
• Совместим с большинством современных измерителей - не требует адаптеров

Ограничения применения

• Не постоянный ток - работает только с переменным током 50 Гц
• Запрещено использовать при разомкнутой вторичной цепи - возможен пробой изоляции и опасность для персонала
• Недопустимо применение при нагрузке выше 5 В·А - потеря точности и искажение показаний
• Не рекомендован для установки вне закрытых щитов - не имеет степени защиты IP, чувствителен к пыли и влаге
• Из-за диаметра 31 мм не подходит для кабелей более 95 мм2 - требуется проверка сечения проводника перед монтажом

Примеры использования

• Установка на вводе в жилой дом для коммерческого учёта потребления
• Интеграция в систему АСКУЭ на промышленном предприятии
• Подключение к реле максимального тока в щите питания насосной группы
• Контроль баланса нагрузки в трёхфазной системе (по три таких трансформатора на каждую фазу)

Практические советы

• Перед монтажом обязательно отключите питание и убедитесь, что цепь обесточена
• Выбирайте кабели с сечением, подходящим под отверстие 31 мм - слишком толстый провод не войдёт
• Проверьте соответствие нагрузки на вторичной стороне: суммарное сопротивление всех приборов + проводов не должно превышать 1 Ом
• Обозначьте выводы S1 и S2 на схеме - они определяют направление измерения
• При использовании нескольких ТТЭ-40-400/5А в одной системе - используйте одинаковый тип и партию для минимизации погрешностей
• Трансформатор TTE-40-400-0.5S от EKF - часть серии PROxima, поэтому совместим с другими изделиями этой линейки по форме, креплению и электрическим параметрам
