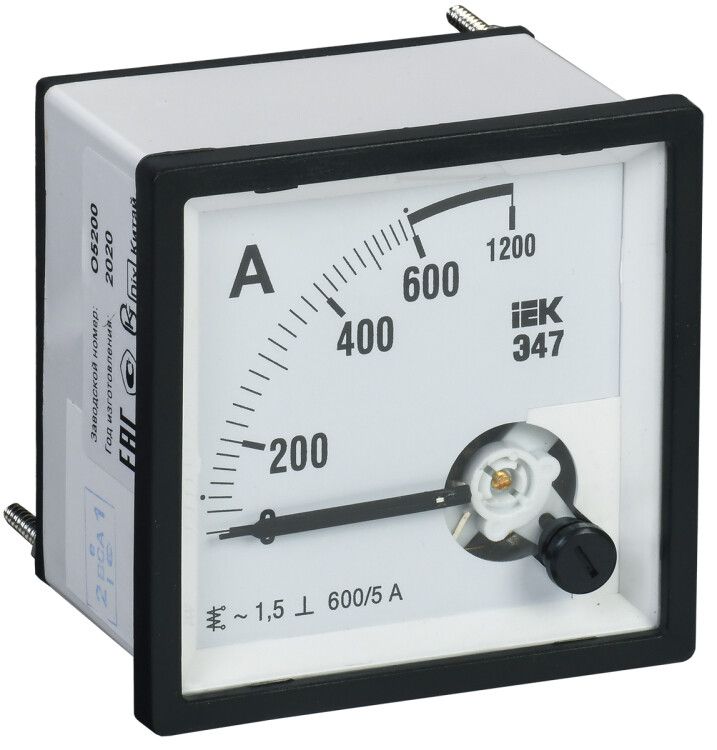

Амперметр Э47 600/5А кл. точн. 1,5 96х96мм | IPA20-6-0600-E IEK

Амперметр Э47 96х96 мм 600/5 А класс точности 1.5 - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях до 380 В переменного тока. Устройство работает совместно с трансформатором тока и применяется в щитах управления на производстве, в ЖКХ и коммерческих зданиях.

Назначение и область применения

Амперметр Э47 96х96 мм 600/5 А класс точности 1.5 используется для визуального наблюдения за величиной тока в цепях переменного тока. Он не измеряет ток напрямую - подключается через трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Подходит для установки в распределительные шкафы, щиты автоматики, панели управления станков, конвейеров, насосов и других мощных нагрузок. Применяется в сетях 380 В, где требуется постоянный контроль токовой нагрузки.

Технические характеристики

• Диапазон измерения: 0–600 А (по первичному току ТТ)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Тип тока: переменный (AC)
• Рабочее напряжение: до 380 В
• Способ измерения: через измерительный трансформатор тока
• Максимальный угол отклонения стрелки: 90°
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на переднюю панель, с использованием монтажной платы
• Форм-фактор: модульный, размер 96×96 мм
• Количество фаз: однополюсный (для одной фазы)
• Система измерения: электромагнитная - движение стрелки вызвано взаимодействием магнитных полей
• Срок службы: до 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - допускается работа при температуре от −25C до +40C и относительной влажности до 80%

Совместимость и монтаж

Амперметр Э47 96х96 мм 600/5 А класс точности 1.5 требует обязательного подключения через трансформатор тока с выходом 5 А. Нельзя подключать напрямую к проводу! Монтаж осуществляется в панельную нишу 96×96 мм. Прибор имеет клеммы для подвода проводов от ТТ - входные провода подключаются к клеммам “+” и “−” на задней части корпуса. Кабель сечением до 2,5 мм2 рекомендован. Для надежного контакта используйте наконечники. Установка возможна только в закрытом щите - степень защиты IP20 исключает работу на открытом воздухе или во влажных помещениях.

Безопасность и стандарты

Амперметр Э47 соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальный сертификат утверждения типа. Это гарантирует соответствие метрологическим нормам и возможность легальной поверки. Сертификация обеспечена производителем IEK.

Преимущества

• Высокая механическая надежность - отсутствие электроники делает прибор устойчивым к перегрузкам и помехам
• Не требует питания - работает за счет энергии измеряемого тока через ТТ
• Четкая, легко читаемая шкала с яркой стрелкой
• Поддерживает стандартизованный форм-фактор 96×96 мм - совместим с большинством типовых щитов
• Долгий срок службы - до 10 лет без обслуживания

Ограничения применения

• Нельзя использовать без трансформатора тока - прямое подключение к токоведущему проводу приведёт к выходу из строя
• Не предназначен для работы в условиях повышенной влажности, запыленности или на открытом воздухе - IP20 недостаточно для таких сред
• Не подходит для измерения постоянного тока - только переменный
• Требуется регулярная проверка целостности подключения к ТТ - плохой контакт может давать неверные показания
• Не имеет цифрового вывода - нельзя подключить к системам сбора данных или SCADA

Примеры использования

• Щит управления двигателем насосной станции - контроль рабочего тока
• Распределительный щит торгового центра - мониторинг нагрузки по фазам
• Панель автоматики на заводе - сигнализация перегрузки по току
• Шкафы ввода-распределения (ВРУ) - визуальное определение текущей нагрузки сети

Практические советы

• Выбирайте трансформатор тока с коэффициентом 600/5 А точно соответствующим вашей нагрузке - не более и не менее
• Обязательно проверьте полярность подключения к ТТ - перепутанные провода дают некорректные показания
• При замене прибора сохраняйте заводские маркировки на клеммах - они указаны на корпусе
• Не затягивайте клеммы слишком сильно - можно повредить медные контакты внутри
• Для удобства чтения устанавливайте прибор на уровне глаз - особенно в местах постоянного контроля
• Проверяйте состояние стрелки при отключенном питании - она должна находиться на нуле. Отклонение говорит о необходимости поверки
