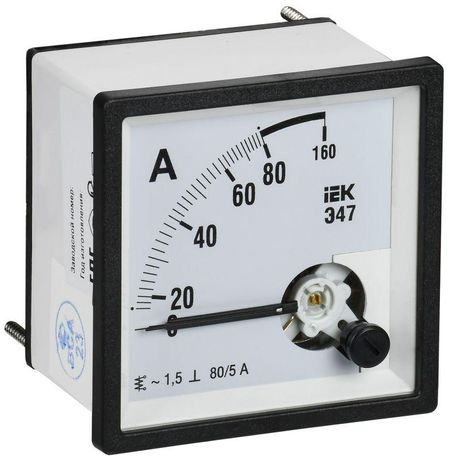

Амперметр Э47 80/5А кл. точн. 1,5 72х72мм | IPA10-6-0080-E IEK

Щитовой амперметр IEK (ИЭК) артикул ipa10-6-0080-e предназначен для измерения тока в электрических цепях переменного тока до 80 А с использованием внешнего трансформатора тока. Устройство монтируется на DIN-рейку и применяется в распределительных шкафах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Амперметр IEK (ИЭК) артикул ipa10-6-0080-e используется для контроля величины тока в низковольтных распределительных сетях. Он работает совместно с трансформатором тока 80/5 А, что позволяет безопасно измерять большие токи без прямого подключения к силовым проводам. Подходит для установки в щитах управления, автоматических выключателях, частотных преобразователях и других устройствах, где требуется визуальный контроль нагрузки.

Технические характеристики

• Номинальный ток: 80 А (по первичной цепи трансформатора)
• Вторичный ток: 5 А (стандартная шкала для подключения к трансформаторам тока)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхней границы шкалы
• Тип тока: переменный (AC)
• Габариты: 72×72 мм - соответствует стандартному модульному формату для щитового монтажа
• Максимальный угол отклонения стрелки: 90° - обеспечивает четкое считывание показаний
• Тип корпуса: на переднюю панель - фиксируется в проеме щита, лицевая часть выступает
• Подключение: исключительно через трансформатор тока - напряжение на прибор не подводится
• Сертифицирован: соответствие ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3, ТУ 4223-023-18461115-2008

Совместимость и монтаж

Амперметр IEK (ИЭК) артикул ipa10-6-0080-e требует обязательного подключения к трансформатору тока с выходом 5 А. Прямое подключение к проводам запрещено! Монтаж выполняется в панели с прямоугольным окном 72×72 мм. Крепление осуществляется двумя зажимами сзади. На задней части прибора находятся два клеммы для подключения вторичной цепи трансформатора - пометьте полярность (L1/L2) согласно схеме подключения. Обязательно замыкайте выводы трансформатора тока при отключенном оборудовании - разрыв во вторичной цепи опасен!

Безопасность и стандарты

Прибор внесен в Госреестр средств измерений РФ и имеет официально утвержденный тип. Соответствует нормам безопасности для оборудования в распределительных щитах. Защита от внешних магнитных полей обеспечена металлическим экранированием внутри корпуса. Сертификация гарантирует надежность и допущение к применению в промышленных и коммунальных объектах.

Преимущества

• Стандартный размер 72×72 мм - легко заменяет аналоги других производителей
• Высокая механическая прочность - эмалированная панель и стальная рамка устойчивы к перегрузкам и вибрациям
• Работает без питания - энергонезависимый принцип работы снижает риск отказа
• Широко распространённый интерфейс - совместим с большинством трансформаторов тока 80/5 А
• Легко читаемая шкала - крупные деления и яркий цвет стрелки обеспечивают быстрое определение значения даже при плохом свете

Ограничения применения

• Не постоянный ток - только для AC
• Требуется обязательно использовать трансформатор тока 80/5 А - нельзя подключать напрямую
• Запрещено работать при температуре ниже –25C и выше +55C - указана рабочая среда в документации
• Не рекомендован для мест с высокой вибрацией - возможны колебания стрелки и погрешность
• Не является устройством защиты - служит только для наблюдения, не отключает цепь

Примеры использования

• Контроль тока в главном вводе распределительного щита многоквартирного дома
• Измерение нагрузки на двигатель насоса в системе водоснабжения
• Мониторинг потребления в частотном преобразователе конвейера
• Фиксация баланса тока в трехфазной сети с помощью трёх таких же амперметров

Практические советы

• Выбирайте трансформатор тока с точно таким же коэффициентом - 80/5 А. Несоответствие вызовет неверную шкалу
• Проверьте целостность вторичной цепи трансформатора перед включением - разрыв может привести к пробою изоляции
• При замене старого прибора сохраните маркировку проводов - L1 и L2 должны остаться на своих контактах
• Не используйте этот амперметр для измерения импульсных или несинусоидальных токов - он рассчитан на чистый синус
• При установке в щит с большим числом приборов соблюдайте минимальный шаг между ними - минимум 10–15 мм для доступа к клеммам
