Амперметр Э47 75/5А кл. точн. 1,5 72х72мм | IPA10-6-0075-E IEK

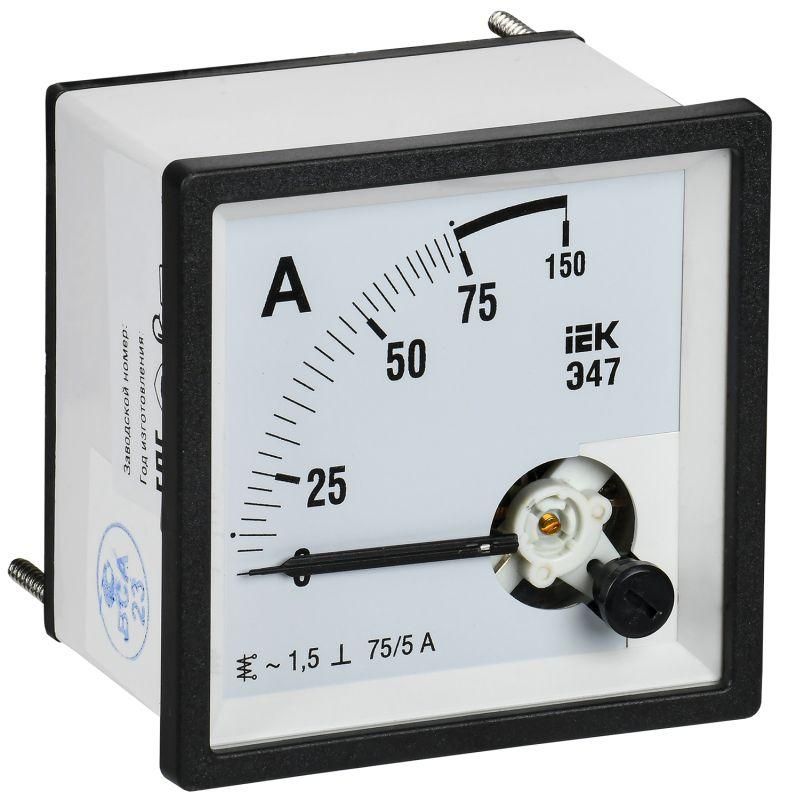

Амперметр Э47 75/5А класс точности 1,5 72×72 мм - аналоговый измерительный прибор от IEK, предназначенный для контроля тока в сетях переменного тока до 75 А. Устройство монтируется на переднюю панель щита и работает совместно с токоограничивающими трансформаторами, что делает его удобным решением для промышленных и бытовых распределительных устройств.

Назначение и область применения

Амперметр Э47 75/5А класс точности 1,5 72×72 мм используется для измерения силы тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисов, заводов и других объектов. Подходит для установки в шкафах управления, на панелях оборудования, где требуется визуальный контроль нагрузки.

Технические характеристики

• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения (75 А), что соответствует нормам для промышленных приборов;
• Диапазон измерений: 0–75 А - прибор рассчитан на работу с токами до 75 ампер;
• Тип тока: переменный (AC) - не предназначен для постоянного тока;
• Трансформаторное включение: да - требует подключения через трансформатор тока (ТТ) с вторичным током 5 А;
• Габариты: 72 × 72 мм - стандартный размер для монтажа в панели с отверстием такого же формата;
• Максимальное отклонение стрелки: 90° - шкала имеет полуциркулярную форму, обеспечивает четкое считывание показаний;
• Исполнение: на переднюю панель - монтируется в проём панели, фиксируется зажимами сзади;
• Модульное исполнение: да - совместимо с модульными щитами и стандартными креплениями;
• Сертификация: есть - прибор внесен в Госреестр средств измерений, соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008.

Совместимость и монтаж

Амперметр Э47 75/5А класс точности 1,5 72×72 мм не подключается напрямую к сети. Он требует подключения к трансформатору тока (ТТ) с номиналом 75/5 А. На вход прибора подаются 5 А - это позволяет безопасно измерять большие токи без перегрузки механизма.

Для монтажа необходимо вырезать в панели прямоугольное отверстие 72×72 мм. Прибор вставляется в него и фиксируется двумя пластиковыми зажимами с тыльной стороны. Клеммы для подключения проводов находятся с задней части корпуса - доступны после установки. Модульная конструкция позволяет легко заменить прибор без демонтажа всей панели.

Безопасность и стандарты

Амперметр Э47 75/5А класс точности 1,5 72×72 мм соответствует российским государственным стандартам и включен в Реестр средств измерений РФ. Защита от внешних магнитных полей обеспечивается металлическим экраном вокруг катушки. Корпус выполнен из прочного пластика, устойчивого к механическим воздействиям. Сертифицирован для работы в условиях промышленной среды с температурой от -25C до +55C (по ТУ).

Преимущества

• Высокая надежность благодаря электромагнитной системе - нет сложной электроники, которая может выйти из строя;
• Не требует внешнего питания - работает исключительно от измеряемого тока через ТТ;
• Четкая шкала и яркая стрелка обеспечивают хорошую видимость даже при плохом освещении;
• Стандартный размер 72×72 мм - совместим с большинством существующих щитов и панелей;
• Поддержка сертификации позволяет использовать прибор в официально контролируемых системах учета энергии.

Ограничения применения

• Работает только с переменным током - нельзя применять в цепях постоянного тока (DC);
• Обязательно использование трансформатора тока 75/5 А - прямое подключение к току выше 5 А вызовет выход из строя;
• Не подходит для высокочастотных или импульсных токов - возможна значительная погрешность;
• Механический принцип работы чувствителен к вибрациям - не рекомендуется для установки на оборудовании с сильной тряской без амортизации;
• Нет цифрового вывода - данные можно считывать только визуально, невозможно подключить к системам автоматизации.

Примеры использования

• Контроль тока на вводе в распределительном щите многоквартирного дома;
• Измерение нагрузки на двигателе насоса или конвейера в производственной линии;
• Мониторинг потребления в панели управления станком с ЧПУ;
• Установка в щитах АВР для наблюдения за работой основного и резервного питаний.

Практические советы

• Выбирайте трансформатор тока точно по номиналу 75/5 А - не используйте другие коэффициенты (например, 100/5), чтобы не исказить показания;
• Проверьте посадочный диаметр отверстия в панели - он должен быть строго 72×72 мм, иначе прибор не закрепится;
• При монтаже не затягивайте зажимы слишком сильно - это может повредить корпус;
• Для долговечности избегайте установки рядом с мощными источниками магнитного поля (например, трансформаторами или частотниками);
• При замене старого прибора - сверьте тип и номинал ТТ, чтобы сохранить правильную шкалу отображения.
