Амперметр Э47 75/5А кл. точн. 1,5 96х96мм | IPA20-6-0075-E IEK

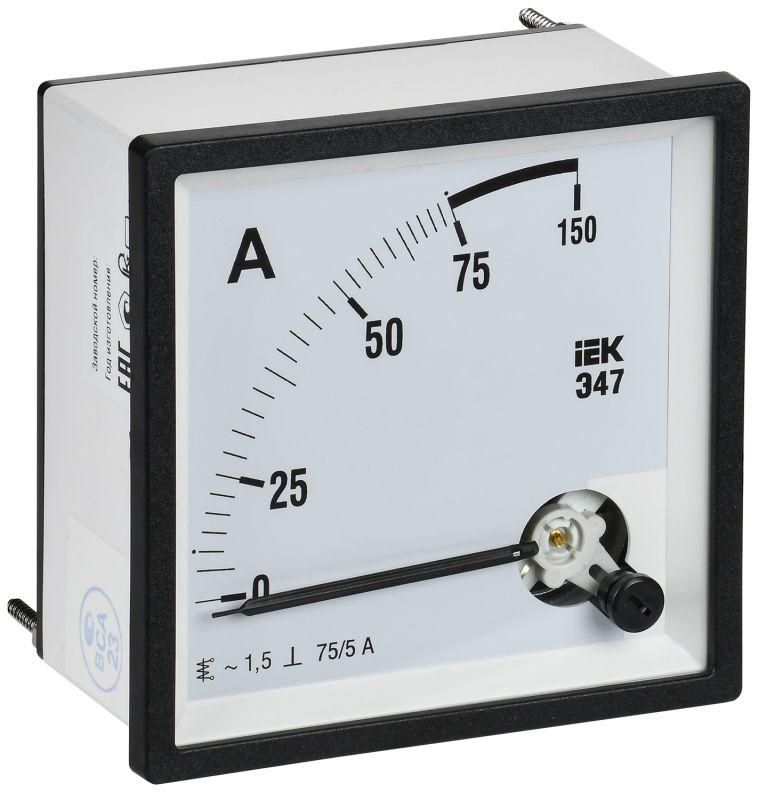

Амперметр Э47 75/5А класс точности 1,5 96×96 мм - аналоговый измерительный прибор от IEK, предназначен для контроля тока в сетях переменного напряжения до 75 А. Устройство монтируется на щиты и работает совместно с трансформаторами тока, что делает его удобным решением для промышленных и бытовых распределительных устройств.

Назначение и область применения

Амперметр Э47 75/5А класс точности 1,5 96×96 мм используется для визуального наблюдения за величиной тока в цепях переменного тока. Применяется в низковольтных распределительных шкафах на объектах различного типа: жилые дома, офисы, заводы, торговые центры. Подходит для установки в комплектных устройствах, где требуется постоянный контроль нагрузки.

Технические характеристики

• Класс точности: 1,5 - максимальная погрешность измерения составляет +-1,5 % от верхнего предела шкалы (75 А); обеспечивает достаточную точность для большинства промышленных задач;
• Номинальный диапазон: 0–75 А - прибор рассчитан на работу с токами до этого значения;
• Тип тока: переменный (AC) - не постоянный ток;
• Подключение: через трансформатор тока (ТТ) - сам прибор не включается последовательно в цепь, а получает сигнал с вторичной обмотки ТТ (номинал 5 А);
• Габариты: 96 × 96 мм - соответствует стандартному модульному формату для монтажа в щитах;
• Исполнение: на переднюю панель - корпус имеет фланец для крепления в отверстии щита;
• Максимальное отклонение стрелки: 90° - угол поворота указывает на полную шкалу, обеспечивает четкое считывание показаний;
• Сертификация: да - прибор внесен в Госреестр средств измерений, имеет официальное утверждение типа, соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008.

Совместимость и монтаж

Амперметр Э47 75/5А класс точности 1,5 96×96 мм требует обязательного подключения через трансформатор тока с номиналом 5 А на вторичной стороне. Монтаж осуществляется в панели с вырезом 92×92 мм. Крепление происходит с помощью фиксирующего кольца сзади. Обязательно соблюдать полярность подключения к ТТ - выводы “S1” и “S2” должны быть правильно соединены с клеммами прибора. Наличие металлического экранирующего корпуса снижает влияние внешних помех, поэтому допускается установка рядом с мощными проводами и оборудованием.

Безопасность и стандарты

Амперметр Э47 75/5А класс точности 1,5 96×96 мм произведен в соответствии с российскими нормами безопасности и метрологии. Сертифицирован как средство измерений, прошел проверку на электробезопасность, механическую прочность и устойчивость к воздействию окружающей среды. Соответствует требованиям ГОСТ Р 51522 и ГОСТ Р 51317.3.x - гарантирует надежную работу в условиях промышленных электросетей.

Преимущества

• Стандартный размер 96×96 мм - легко заменить на любой другой прибор того же формата;
• Работа через трансформатор тока - безопаснее и проще, чем прямое включение в высокотоковые цепи;
• Металлический экран - минимизирует влияние электромагнитных помех от соседней аппаратуры;
• Высокая долговечность - электромагнитная система без микросхем и батарей, не требует обслуживания;
• Чёткая шкала и яркая стрелка - обеспечивают легкое считывание даже при плохом освещении.

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC;
• Требуется наличие трансформатора тока с выходом 5 А - без него прибор не будет работать;
• Не подходит для измерения токов выше 75 А - перегрузка может вызвать деформацию механизма;
• Не является взрывозащитным - нельзя использовать во взрывоопасных зонах без дополнительной защиты;
• Не имеет цифрового интерфейса - данные не передаются автоматически в системы сбора информации.

Примеры использования

• Контроль тока на входе распределительного щита в многоквартирном доме;
• Наблюдение за нагрузкой на двигатель насоса в системе водоснабжения;
• Измерение потребляемого тока на линии конвейера на заводе;
• Фиксация тока в цепи управления автономной генерирующей установкой.

Практические советы

• Выбирая трансформатор тока, убедитесь, что его коэффициент трансформации соответствует значению 75/5 А - так показания будут точно соответствовать действительному току в первичной цепи;
• При монтаже используйте кабели с подходящим сечением для вторичной цепи ТТ - рекомендовано 1,5–2,5 мм2 медного провода;
• Не затягивайте клеммы слишком сильно - это может повредить контакты внутри прибора;
• Проверьте целостность стрелки после доставки - она должна свободно перемещаться между нулём и максимумом без заклинивания;
• Запрещено вскрытие корпуса - ремонт возможен только авторизированными сервисными центрами, поскольку прибор включен в госреестр.
