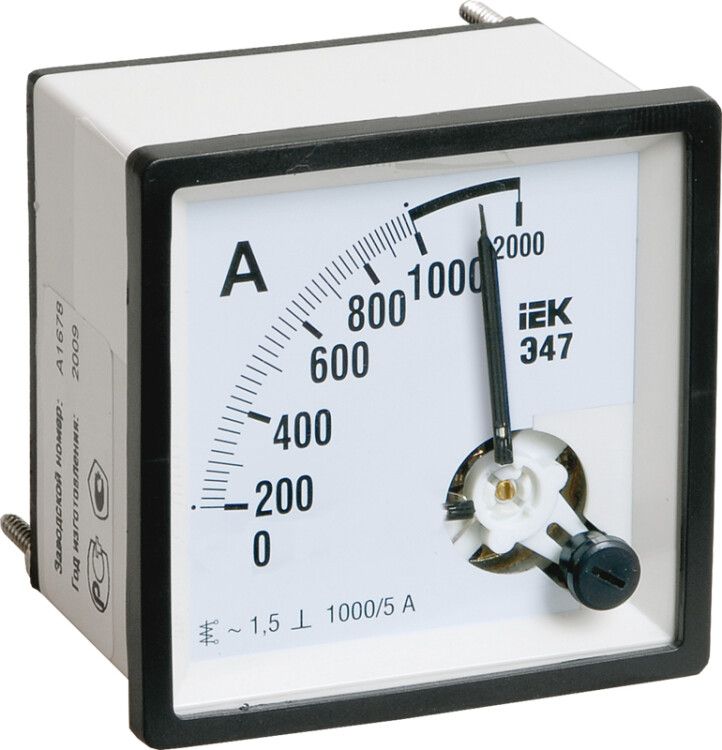

Амперметр Э47 1000/5А 72х72 AC включение через трансформатор (класс точности 1.5) - IPA10-6-1000-E IEK

Амперметр Э47 72×72 мм 1000/5 А класс точности 1.5 включение через трансформатор - аналоговый прибор от IEK, предназначенный для измерения переменного тока до 1000 А в распределительных щитах с использованием трансформатора тока. Артикул ipa10-6-1000-e соответствует стандартному исполнению для монтажа на переднюю панель.

Назначение и область применения

Амперметр Э47 72×72 мм 1000/5 А класс точности 1.5 включение через трансформатор используется для контроля величины тока в цепях переменного тока до 1000 А. Применяется в низковольтных комплектных устройствах: распределительных шкафах, щитах управления, автоматических выключателях на предприятиях, в жилых и коммерческих зданиях. Подходит для установки в панели, где требуется визуальный контроль нагрузки.

Технические характеристики

• Диапазон измерений: 0–1000 А (по первичной цепи)
• Номинальный ток вторичной обмотки ТТ: 5 А - требует подключения через трансформатор тока с таким же выходом
• Класс точности: 1.5 - максимальная погрешность +-1,5% от верхнего предела измерения (1000 А)
• Род тока: переменный (AC)
• Напряжение изолирующей способности: 380 В
• Количество фаз: однополосный (для одной фазы сети)
• Способ монтажа: на переднюю панель, с креплением через монтажную рамку
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Максимальный угол отклонения стрелки: 90°
• Измерительная система: электромагнитная - основана на взаимодействии магнитных полей катушки и сердечников
• Модульное исполнение: да - совместим с типовыми модульными панелями 72×72 мм

Совместимость и монтаж

Амперметр Э47 72×72 мм 1000/5 А класс точности 1.5 включение через трансформатор не подключается напрямую к токовой цепи. Он требует подключения к вторичной обмотке трансформатора тока (ТТ) с номиналом 5 А. Монтаж осуществляется в панель с отверстием 68×68 мм. Клеммы для подключения находятся сзади - провода подводят к выводам “+” и “−” вторичной цепи ТТ. Обязательно соблюдать полярность: один провод от ТТ подключают к входу “+”, второй - к “−”. Никаких других элементов питания не требуется - прибор питается исключительно от сигнала трансформатора.

Безопасность и стандарты

Амперметр Э47 72×72 мм 1000/5 А класс точности 1.5 включение через трансформатор соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008. Внесен в Госреестр средств измерений РФ, имеет официальное утверждение типа. Сертифицирован для использования в промышленных и бытовых электросетях. Защита от внешних магнитных полей обеспечивается металлическим экранирующим корпусом.

Преимущества

• Высокая надежность благодаря механической электромагнитной системе - нет электроники, которая может выйти из строя от перегрузок
• Не требует внешнего питания - работает от тока вторичной обмотки ТТ
• Простота замены - стандартный форм-фактор 72×72 мм позволяет менять прибор без доработки панели
• Чёткая шкала и яркая стрелка обеспечивают хорошую видимость даже при слабом освещении
• Поддержка сертификационных требований - подходит для проектов, обязывающих использовать утвержденные средства измерений

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного (AC)
• Требует обязательного наличия трансформатора тока с выходом 5 А - нельзя подключить напрямую к проводу
• IP20 - не предназначен для установки во влажных, пыльных или открытых помещениях
• Класс точности 1.5 - не подходит для высокоточных измерений (например, в лабораториях); для таких задач нужны приборы класса 0.5 и выше
• Не рекомендован для частых перегрузок свыше 1000 А - возможны деформация стрелки или повреждение механизма

Примеры использования

• Контроль тока в главном вводе распределительного щита 380 В на заводе
• Индикация нагрузки на фазу в щите освещения торгового центра
• Мониторинг тока двигателя через ТТ в панели управления насосной станцией
• Установка в групповом щите многоквартирного дома для наблюдения за потреблением энергии

Практические советы

• Выбирая трансформатор тока, убедитесь, что его коэффициент трансформации совпадает с маркировкой прибора - 1000/5 А
• При монтаже не допускайте короткого замыкания вторичной обмотки ТТ - это опасно! Перед подключением проверьте целостность цепи
• Посадочный размер 72×72 мм - используйте стандартную рамку для установки, чтобы избежать люфта
• Проверяйте соответствие класса точности 1.5 требованиям вашего проекта - для учета энергии часто нужен класс 1.0 или выше
• При длительной работе прибора в условиях близких к пределу температуры (УХЛ4) следите за герметичностью щита - влага снижает срок службы
