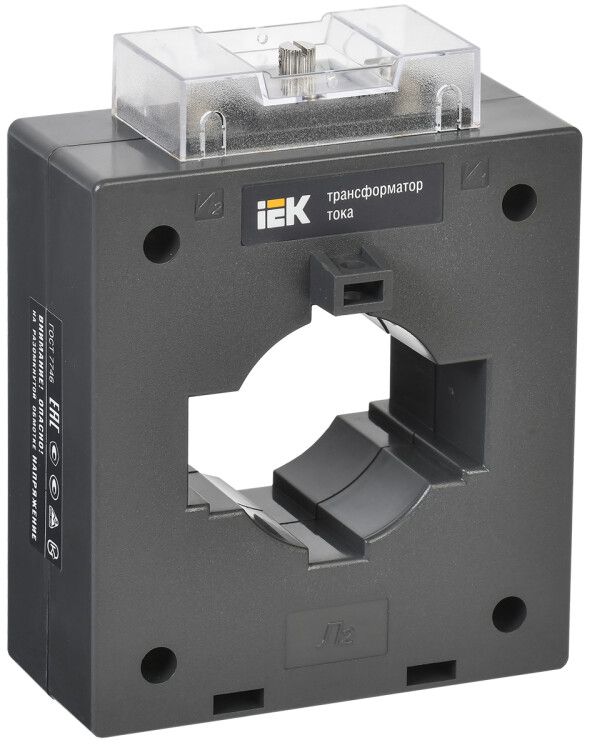

Трансформатор тока ТТИ-60 1000/5А 15ВА класс точности 0.5 - ITT40-2-15-1000 IEK

Трансформатор тока ТТИ-60 1000/5А класс точности 0.5 15ВА - это точный измерительный прибор для преобразования больших токов до 1000 А в безопасный сигнал 5 А, используемый в системах учёта электроэнергии, автоматизации и защиты. Произведён бренда IEK, артикул itt40-2-15-1000.

Назначение и область применения

Трансформатор тока ТТИ-60 1000/5А класс точности 0.5 15ВА предназначен для работы в цепях переменного тока с напряжением до 660 В. Он используется для:

• передачи сигнала тока на счётчики электроэнергии;
• питания входов реле защиты, автоматических выключателей и контроллеров;
• коммерческого учёта электроэнергии - когда требуется высокая точность расчётов с потребителями;
• мониторинга нагрузки в промышленных установках, щитах распределения, подстанциях.

Подходит для стационарной установки в шкафах и панелях, где есть доступ к проводникам большого сечения.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерить без перегрузки.
• Номинальный вторичный ток: 5 А - выходной ток, совместимый с большинством измерительных приборов и реле.
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в рабочем диапазоне, что соответствует требованиям для коммерческого учёта.
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности; важно при подключении нескольких приборов.
• Рабочее напряжение: 660 В - максимальное напряжение изоляции, допустимое в цепи первичного провода.
• Тип трансформатора: многовитковый - обеспечивает стабильную передачу сигнала даже при малых токах.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жёстко закрепляется в корпусе через отверстия.
• Монтажное исполнение: с окном - позволяет одеть на провод без его разрезания, удобно при модернизации существующих цепей.
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в помещениях с нормальной влажностью.
• Нормативные документы: ГОСТ 7746, ТУ 3414-001-18461115-2006 - соответствие госстандартам на трансформаторы тока.

Совместимость и монтаж

Трансформатор тока ТТИ-60 1000/5А класс точности 0.5 15ВА имеет винтовые зажимы на вторичной стороне - подключение выполняется кабелем сечением до 2,5 мм2. Для надёжности рекомендуется использовать клеммы с предварительно обжатыми наконечниками.

Первичный провод проходит через центральное окно - не требует разъединения цепи. Диаметр окна не указан, но он достаточен для проводов до 35–50 мм2. Перед установкой проверьте, чтобы провод не был слишком толстым - это может повредить изоляцию окна.

Запрещено замыкать вторичную обмотку без нагрузки - это вызывает опасное повышение напряжения. Все вторичные цепи должны быть замкнуты через измерительный прибор или шунт.

Безопасность и стандарты

• Имеет защиту от прикосновения - исключает контакт с токоведущими элементами при установленном корпусе.
• Прошёл сертификацию и внесён в Госреестр средств измерений №28139-12 - законно применяется в коммерческом учёте.
• Соответствует ГОСТ 7746 - гарантирует стабильность параметров и безопасность при работе в сетях до 660 В.

Преимущества

• Высокий класс точности 0.5 - минимизация погрешности в учётных системах, важен для финансовой отчётности.
• Многовитковая конструкция - лучшая линейность на малых токах, чем у одновитковых аналогов.
• Срок службы 25 лет - снижает затраты на обслуживание и замену оборудования.
• Монтаж через окно - экономия времени при установке в действующих цепях, без отключения питания.
• Сертифицирован и награждён - подтверждённое качество, проверенное временем и экспертами.

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для импульсных или постоянных токов - только для синусоидального переменного тока 50 Гц.
• Максимальная нагрузка 15 ВА - нельзя подключать несколько приборов суммарной мощностью выше этого значения.
• Не следует использовать при токах выше 1000 А - возможен перегрев и потеря точности.
• Требуется соблюдение полярности при подключении вторичной обмотки - неверная фазировка искажает показания счётчиков.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для контроля расхода электроэнергии.
• Подключение к цифровому счётчику в офисном здании с большой нагрузкой.
• Интеграция в систему автоматического отключения при перегрузке на линии 660 В.
• Измерение тока в цепи двигателя 100 кВт на конвейере, где нужна точная регистрация энергопотребления.

Практические советы

• Выбирайте трансформатор тока ТТИ-60 1000/5А класс точности 0.5 15ВА, если ваша нагрузка близка к 1000 А - для меньших значений лучше взять модель с меньшим коэффициентом (например, 600/5 А).
• Проверяйте целостность вторичной цепи перед включением - открытая обмотка может вызвать пробой изоляции.
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и фазировку.
• При монтаже на DIN-рейку - используйте крепление, которое не деформирует корпус, особенно если он выполнен из композита.
• Для долговечной работы - избегайте вибраций и механических ударов, хотя срок службы заявлен 25 лет, условия эксплуатации влияют на реальный ресурс.
