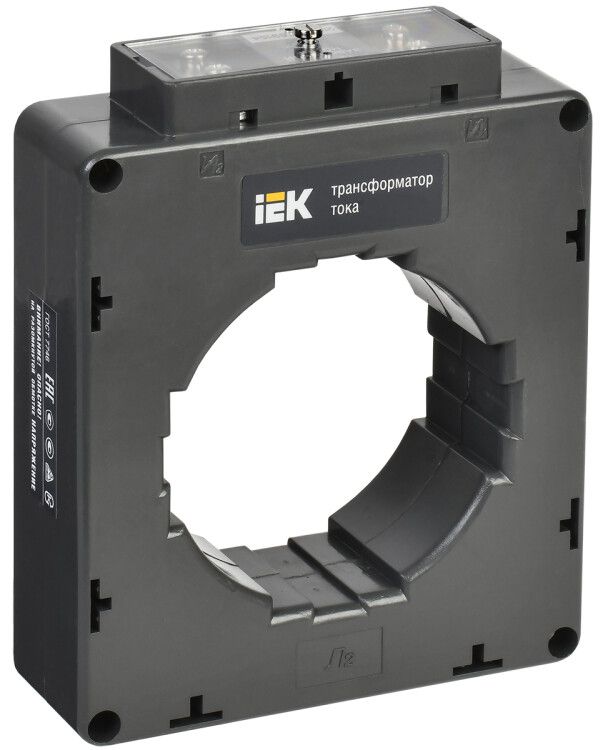

Трансформатор тока ТТИ-85 1000/5А 15ВА без шины класс точности 0.5 - ITT50-2-15-1000 IEK

Трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 от IEK предназначен для преобразования больших токов до 1000 А в безопасный сигнал 5 А, который используется в системах учёта электроэнергии, защиты и автоматизации. Этот трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 соответствует ГОСТ 7746 и внесён в госреестр средств измерений.

Назначение и область применения

Трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 применяется в цепях коммерческого и технического учёта электроэнергии. Он передаёт измеряемый ток на счётчики, реле защиты, устройства контроля и другие измерительные приборы. Подходит для установки в распределительных щитах, на шинах и в ячейках КРУ напряжением до 660 В. Часто используется на объектах с большими нагрузками: промышленные предприятия, насосные станции, системы кондиционирования, конвейеры.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Номинальная мощность: 15 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне; подходит для коммерческого учёта;
• Напряжение изоляции: 660 В - допустимое напряжение сети, где можно использовать трансформатор тока ТТИ-85;
• Тип: многовитковый - обеспечивает высокую точность при малых токах;
• Способ монтажа: на монтажную плату - устанавливается на жёсткую поверхность через отверстия;
• Способ подключения: винтовые зажимы - надёжное и проверенное соединение проводов;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Монтажное исполнение: с окном - позволяет одеть на шину без разрывания цепи;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и влажности до 95%;
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены;
• Сертификация: есть - подтверждено соответствие нормам и наличие свидетельства об утверждении типа СИ №28139-12.

Совместимость и монтаж

Трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 устанавливается на шину сечением, соответствующем внутреннему окну. Диаметр окна не указан - необходимо проверить физический размер перед заказом. Монтаж выполняется на металлическую или пластиковую монтажную плату с помощью крепёжных отверстий. Обязательно соблюдать полярность: вход (L1) и выход (L2) должны быть правильно ориентированы. Вторичная цепь всегда должна быть замкнута - размыкание её во время работы вызывает опасное повышение напряжения. Для подключения используйте провода сечением не менее 2,5 мм2.

Безопасность и стандарты

Трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет защиту от прикосновения - корпус предотвращает доступ к токоведущим элементам. Сертифицирован как средство измерений и включён в Госреестр РФ. Применяется в системах, требующих официального учёта электроэнергии. Несоблюдение правил эксплуатации (например, разрыв вторичной цепи) может привести к поражению током или выходу из строя подключённого оборудования.

Преимущества

• Высокая точность класса 0.5 - необходима для коммерческого учёта и аудита;
• Многовитковая конструкция - лучше воспроизводит форму тока при малых значениях;
• Винтовой контакт - долговечен, не требует специнструментов для обслуживания;
• Срок службы 25 лет - снижает затраты на замену и техобслуживание;
• Поддержка в госреестре - легализован для использования в оплате по счётчикам;
• Закрытый корпус с защитой от прикосновения - безопасен при работе рядом с людьми.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, запылённости или на открытом воздухе - степень защиты IP20 недостаточна;
• Не работает при токах выше 1000 А - возможен перегрев и потеря точности;
• Требует замкнутой вторичной цепи - нельзя отключать приборы во время работы;
• Не подходит для импульсных или несинусоидальных токов - точность может снижаться;
• Не имеет встроенного термозащитного устройства - требуется внешняя защита от перегрузок.

Примеры использования

• Установка на главной шине ввода в промышленном цехе для подключения счетчика учёта;
• Интеграция в систему автоматического управления двигателем с защитой от перегрузки;
• Подключение к контроллеру в системе теплоснабжения для мониторинга потребления;
• Измерение тока в распределительном щите на объекте ЖКХ с обязательным коммерческим учётом.

Практические советы

• Перед монтажом проверьте, что шина проходит через окно трансформатора плотно - зазор влияет на точность;
• Обязательно закоротите вторичные выводы перед отключением приборов - даже на секунду разрыв опасен;
• Выбирайте нагрузку не больше 15 ВА - превышение вызывает погрешность и перегрев;
• При использовании нескольких трансформаторов на одной шине следите, чтобы они не перекрывались друг другом;
• Для точного учёта рекомендуется применять этот трансформатор тока ТТИ-85 1000/5А 15ВА класс точности 0.5 только с приборами того же класса точности (0.5 или выше);
• Проверяйте целостность изоляции и состояние контактов ежегодно - особенно в помещениях с колебаниями температуры.
