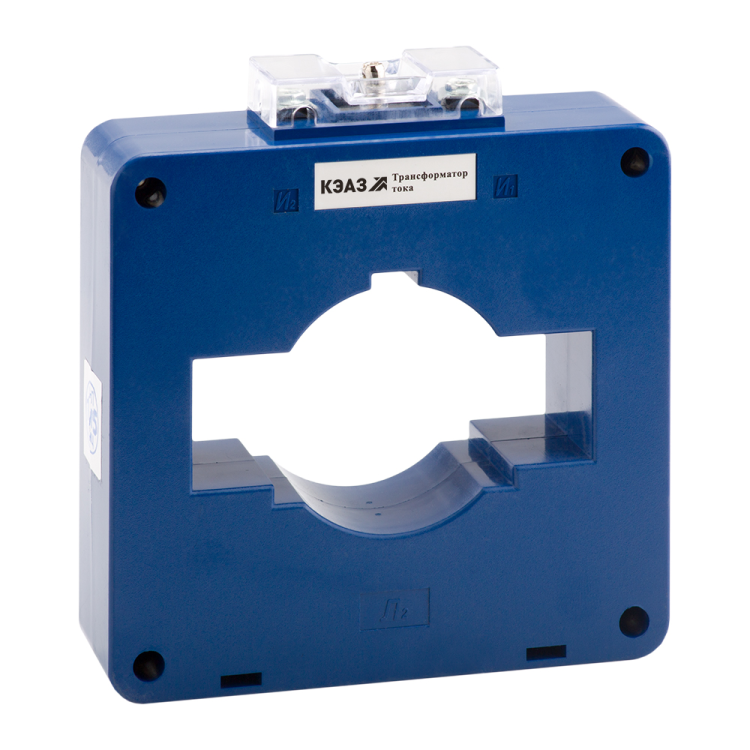

Трансформатор тока ТТК-85 1000/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219644

Трансформатор тока измерительный ТТК-85 1000/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 1000 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-85 1000/5А 15ВА 0,5 УХЛ3 предназначен для преобразования больших значений тока в безопасные, удобные для измерения - 5 А. Используется для подключения счётчиков энергии, реле защиты, амперметров и других измерительных приборов. Подходит для установки в распределительных щитах, на шинах силовых цепей, в подстанциях и на производстве.

Технические характеристики

• Номинальный первичный ток: 1000 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - выходной сигнал для подключения приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в рабочем диапазоне;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Род тока: переменный (AC), частота 50 Гц - работает только в сетях с промышленной частотой;
• Диаметр отверстия: 52 мм - позволяет протянуть через него проводник или шину указанного сечения;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепью;
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не от пыли и воды;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Подключение вторичной цепи: винтовые зажимы - надёжное и проверенное соединение;
• Способ монтажа: монтажная плата - устанавливается на жесткую поверхность, не требует крепления к шине;
• Монтажное исполнение: с окном - проходной тип, проводник проходит сквозь сердечник;
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-85 1000/5А 15ВА 0,5 УХЛ3 совместим с любыми измерительными приборами, рассчитанными на входной ток 5 А. Для правильной работы вторичная цепь должна быть замкнута - нельзя оставлять её разомкнутой во время работы, иначе возникает опасность высокого напряжения на выводах.

Монтаж выполняется на горизонтальной или вертикальной плите. Диаметр отверстия 52 мм позволяет установить трансформатор на медную или алюминиевую шину сечением до ~200–250 мм2. Перед установкой убедитесь, что проводник полностью прошёл через окно, и закрепите трансформатор болтами согласно рекомендациям производителя. Не используйте для монтажа гибкие кабели - они не обеспечивают достаточной механической жёсткости.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-85 1000/5А 15ВА 0,5 УХЛ3 сертифицирован и соответствует требованиям ГОСТ 7746. Обладает защитой от прикосновения и классом изоляции 1000 В. Наличие фактора FS 10 гарантирует безопасность при кратковременных перегрузках. Все внутренние части изолированы, корпус выполнен из прочного компаунда. Работа с трансформатором допускается только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Высокий класс точности 0,5 обеспечивает достоверные показания для коммерческого учёта энергии;
• Закрытый корпус с защитой от прикосновения снижает риск поражения током;
• Устойчивость к климатическим условиям УХЛ3 делает его пригодным для использования в неотапливаемых помещениях и на открытых площадках;
• Винтовое подключение вторичной цепи - долговечное, легко обслуживается;
• Производится КЭАЗ - известный российский производитель с проверенной качеством продукцией.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Степень защиты IP20 исключает использование в сырых, пыльных или наружных условиях без дополнительной защиты;
• Нагрузка свыше 15 В·А вызывает увеличение погрешности и перегрев - не подключайте больше одного прибора, если суммарная мощность превышает этот лимит;
• Запрещено работать с разомкнутой вторичной цепью - это создаёт опасность высокого напряжения и повреждения устройства;
• Не предназначена для установки на токоведущих шинах выше 1000 В - превышение напряжения недопустимо.

Примеры использования

• Установка в главном вводном щите промышленного предприятия для подключения счетчика активной энергии;
• Интеграция в системы автоматической защиты двигателя - передача сигнала тока на реле перегрузки;
• Контроль тока на конвейере, насосной станции или в цепях сварочных аппаратов;
• Измерение потребления в распределительных пунктах с большими нагрузками - например, на заводах, где используются тяжёлые машины.

Практические советы

• Выбирайте трансформатор с запасом по мощности - если прибор потребляет 10 В·А, лучше взять 15 В·А, чтобы избежать перегрузки;
• Проверьте диаметр шины перед монтажом - 52 мм подходит для шин 50x5 мм или аналогичных; если шина толще - выбирайте другую модель;
• Обязательно заземлите корпус трансформатора - даже при наличии защиты от прикосновения это обязательное условие безопасности;
• При замене или обслуживании всегда отключайте питание и убедитесь, что вторичная цепь замкнута через тестовый блок или перемычку;
• Трансформатор ТТК-85 1000/5А 15ВА 0,5 УХЛ3 от КЭАЗ - надёжный вариант для замены старых моделей, совместим с большинством существующих схем учёта.
