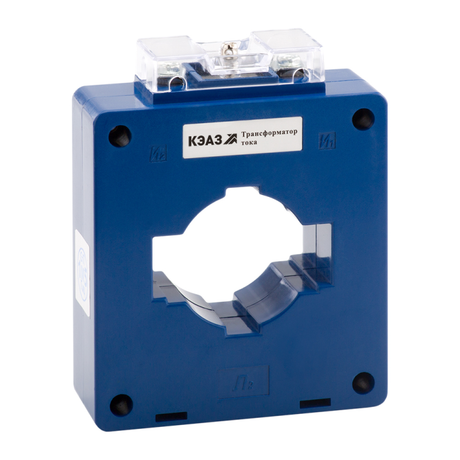

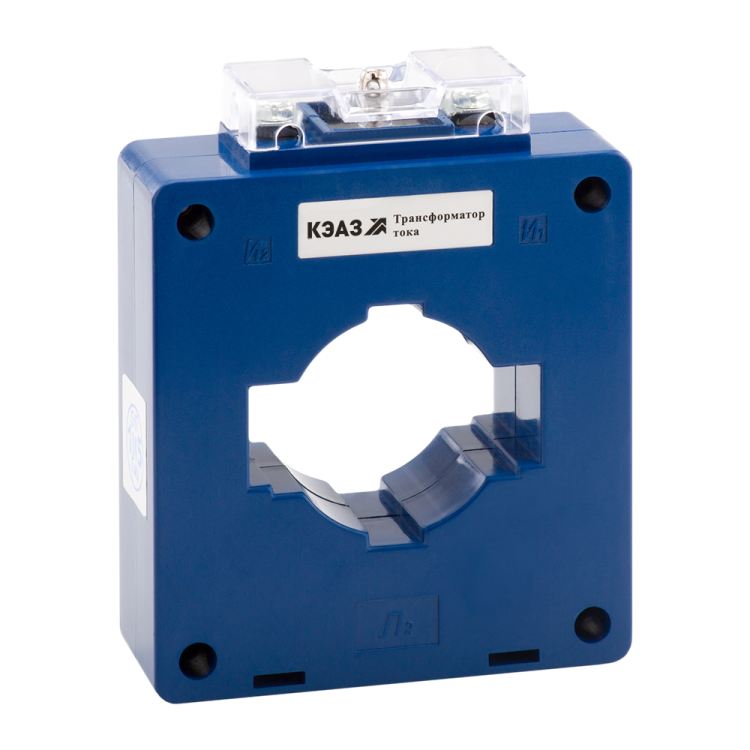

Трансформатор тока ТТК-60 750/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219642

Трансформатор тока измерительный ТТК-60 750/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 750 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, соответствует ГОСТ 7746.

Назначение и область применения

Трансформатор тока измерительный ТТК-60 750/5А 15ВА 0,5 УХЛ3 предназначен для преобразования больших значений тока в безопасные, удобные для измерения - 5 А. Используется в коммунальных, промышленных и энергетических системах: для подключения счётчиков, реле защиты, измерительных приборов и автоматики.

Подходит для установки в распределительных щитах, на шинах высокой мощности, в ячейках КРУ, на станциях и линиях с токами порядка сотен ампер. Особенно эффективен там, где требуется высокая точность измерений - например, при учёте потребления электроэнергии.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который можно измерять без повреждения устройства;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый с большинством измерительных приборов;
• Класс точности: 0,5 - погрешность измерения не более +-0,5 % в пределах номинальной нагрузки;
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Напряжение изоляции: 1000 В - допустимое напряжение между первичной и вторичной цепями;
• Частота: 50 Гц - оптимальна для сетей России и стран СНГ;
• Диаметр отверстия: 45 мм - позволяет протянуть через него проводник или шину указанного сечения;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, устойчив к повышенной влажности и запылению;
• Степень защиты: IP20 - защищает от прикосновения к токоведущим частям, но не герметичен; требует установки внутри корпуса;
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× от номинала без повреждения;
• Тип подключения: винтовые зажимы на вторичной стороне - надёжное и проверенное соединение;
• Способ монтажа: монтажная плата с окном - устанавливается на жесткую поверхность, провод проходит через центральное отверстие;
• Нормативный документ: ГОСТ 7746 - соответствие государственным требованиям к измерительным трансформаторам.

Совместимость и монтаж

Трансформатор тока измерительный ТТК-60 750/5А 15ВА 0,5 УХЛ3 имеет открытую конструкцию с окном - монтируется на шину или кабель без разрезания цепи. Для установки необходимо:

• выбрать место с доступом к проводнику диаметром до 45 мм;
• обеспечить плотную фиксацию на монтажной плате или DIN-рейке (при наличии адаптера);
• не замыкать вторичную обмотку во время работы - это опасно!

Вторичная цепь должна быть замкнута только на измерительный прибор или реле с суммарной нагрузкой ≤15 В·А. Подключайте провода строго по полярности - пометки “K1” и “K2” должны соблюдаться.

Безопасность и стандарты

Трансформатор тока измерительный ТТК-60 750/5А 15ВА 0,5 УХЛ3 сертифицирован и соответствует ГОСТ 7746. Защита от прикосновения обеспечена конструкцией - внутренние части недоступны при правильной сборке. IP20 исключает попадание пальцев, но не защищает от воды - не используйте вне закрытых щитов.

Не применяйте в средах с химически активными газами, агрессивной пылью или постоянной влажностью выше 98 %. Наличие класса УХЛ3 позволяет использовать его в условиях холодного климата, но не в открытом воздухе.

Преимущества

• Высокая точность (класс 0,5) - идеально для учётных систем и лицензионного контроля;
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при аварийных режимах;
• Простота монтажа - не требует разрыва основной цепи;
• Совместимость с широким спектром приборов - благодаря стандартному вторичному току 5 А;
• Надёжность производства - КЭАЗ известен качественной продукцией для промышленной автоматизации.

Ограничения применения

• Не предназначены для постоянной работы при токе выше 750 А - возможен перегрев и потеря точности;
• Запрещено оставлять вторичную обмотку разомкнутой - создаётся опасное высокое напряжение;
• IP20 не допускает использование в сырых, пыльных или наружных условиях без дополнительной защиты;
• Не подходит для импульсных или несинусоидальных токов - рассчитан только на 50 Гц синусоидальный ток;
• Максимальная нагрузка 15 В·А - нельзя подключать несколько приборов, если их суммарная мощность превышает этот порог.

Примеры использования

• Установка в главном вводе промышленного цеха для подключения трёхфазного счётчика;
• Интеграция в систему автоматического отключения при перегрузке на линии питания насосной станции;
• Контроль тока в частотном преобразователе с помощью внешнего измерительного модуля;
• Мониторинг нагрузки на силовой трансформатор в подстанции 6–10 кВ.

Практические советы

• Выбирайте трансформатор тока измерительный ТТК-60 750/5А 15ВА 0,5 УХЛ3, когда ваша линия работает близко к 750 А - он точно покроет эту нагрузку;
• Проверьте диаметр вашего провода перед монтажом - 45 мм не всегда достаточен для многожильных кабелей с большой площадью сечения;
• При использовании нескольких трансформаторов в одной системе - убедитесь, что все они имеют одинаковый класс точности и нагрузку;
• Обязательно проверяйте целостность вторичной цепи перед включением оборудования - даже кратковременное размыкание может повредить приборы;
• Для долговечной работы - регулярно осматривайте контакты и крепление, особенно в местах с вибрацией.
