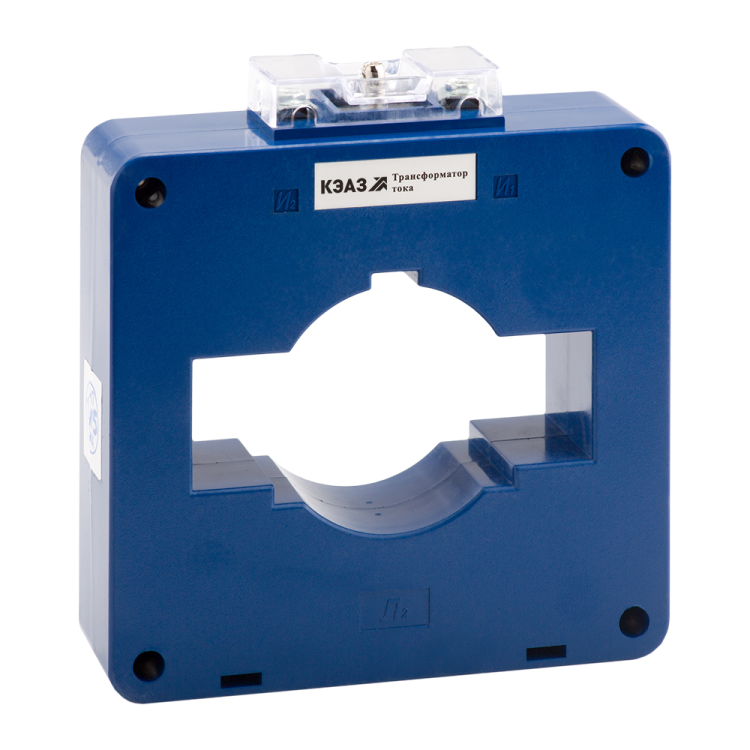

Трансформатор тока ТТК-85 800/5А кл. точн. 0.5 15В.А измерительный УХЛ3 КЭАЗ 219648

Трансформатор тока измерительный ТТК-85 800/5А 15ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 800 А в цепях напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746, предназначен для установки на монтажную плату в системах учёта и защиты. Артикул 219648.

Назначение и область применения

Трансформатор тока измерительный ТТК-85 800/5А 15ВА 0,5 УХЛ3 преобразует высокий первичный ток (800 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Применяется в распределительных щитах, на подстанциях, в промышленных установках - там, где требуется точный контроль тока без прямого подключения приборов к силовым цепям.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 15 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Частота: 50 Гц - предназначено для сетей промышленного переменного тока
• Диаметр отверстия: 52 мм - позволяет протянуть через него проводник сечением до ~25 мм2
• Способ монтажа: на монтажную плату, с окном - устанавливается вокруг проходящего провода
• Степень защиты: IP20 - защищает от прикосновений пальцев, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение
• Фактор ограничения перенапряжения: FS 10 - при аварийных токах трансформатор выдерживает перегрузку до 10× номинала без повреждения

Совместимость и монтаж

Трансформатор тока измерительный ТТК-85 800/5А 15ВА 0,5 УХЛ3 устанавливается на монтажную плату путём фиксации корпуса к основанию. Его оконная конструкция позволяет одеть на уже смонтированный проводник - не требует его разрывания. Подключение вторичной цепи осуществляется через винтовые клеммы. Обязательно соблюдайте полярность: выводы S1 и S2 должны быть подключены согласно схеме прибора. Максимальная нагрузка на вторичную обмотку - 15 В·А; превышение вызывает увеличение погрешности.

Безопасность и стандарты

• Соответствует ГОСТ 7746 - требования к измерительным трансформаторам тока
• Степень защиты IP20 - исключает случайное прикосновение к токоведущим частям
• Класс точности 0,5 - обеспечивает соответствие нормам энергоучёта
• Сертифицирован - имеет документальное подтверждение соответствия
• Запрещено работать с разомкнутой вторичной цепью - это создаёт опасное высокое напряжение!

Преимущества

• Высокая точность класса 0,5 - идеально для коммерческого учёта электроэнергии
• Устойчивость к перегрузкам (FS 10) - снижает риск выхода из строя при КЗ
• Оконная конструкция - удобна для модернизации существующих цепей
• Климатическое исполнение УХЛ3 - надёжная работа в холодных и влажных помещениях
• Винтовые клеммы - долговечное и легко контролируемое соединение

Ограничения применения

• Не применяется в постоянном токе - только для переменного тока 50 Гц
• IP20 не защищает от пыли и брызг - нельзя использовать в открытых или сырых местах без дополнительной защиты
• Максимальная нагрузка 15 В·А - не совместим с мощными реле или несколькими приборами одновременно без расчёта суммарной нагрузки
• Диаметр отверстия 52 мм - не подходит для проводников больше 25–30 мм2
• Требуется обязательное замыкание вторичной цепи - разрыв запрещён

Примеры использования

• Подключение к трёхфазному счётчику в щите главного распределительного пункта (ГРЩ)
• Измерение тока в цепи двигателя 75 кВт на конвейере
• Система автоматической защиты от перегрузки в промышленном оборудовании
• Установка в шкаф управления насосной станцией с током до 800 А

Практические советы

• Выбирайте ТТК-85 800/5А 15ВА 0,5 УХЛ3, когда нужна точность и надёжность - особенно для учёта энергии
• Проверьте диаметр кабеля перед монтажом: он должен свободно проходить через 52 мм
• Суммируйте все потребители во вторичной цепи (счетчик, реле, индикатор): их общая мощность не должна превышать 15 В·А
• Никогда не оставляйте вторичную обмотку разомкнутой - даже на время тестирования
• При использовании нескольких трансформаторов в одной системе - следите за одинаковой фазировкой и полярностью
• Для работы в условиях повышенной влажности (например, в подвале) используйте герметичный кожух - сам трансформатор не защищён от влаги
