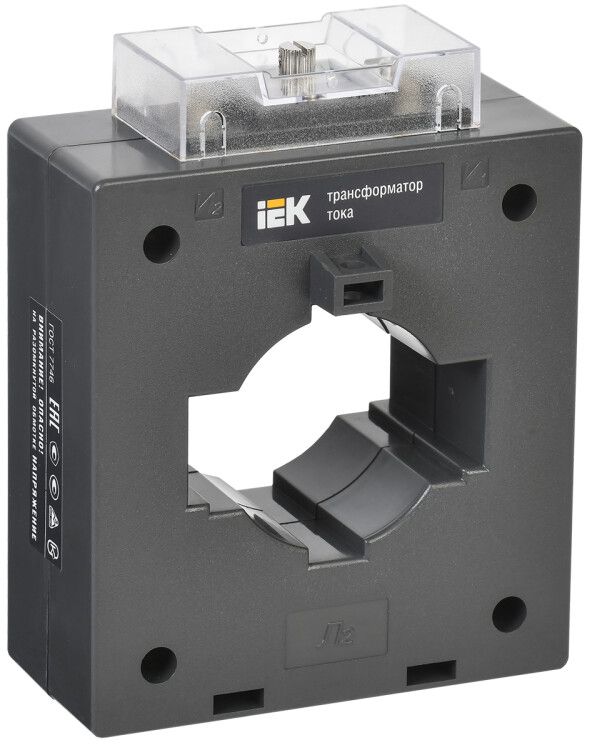

Трансформатор тока ТТИ-60 800/5А 10ВА без шины класс точности 0.5 - ITT40-2-10-0800 IEK

Трансформатор тока ТТИ-60 800/5А 10ВА класс точности 0.5 от IEK предназначен для точного измерения тока в цепях до 660 В и передачи сигнала на счетчики, устройства защиты и контроля. Артикул itt40-2-10-0800 соответствует многовитковой катушечной модели с окном для прохода провода, что обеспечивает простую установку без разрыва цепи.

Назначение и область применения

Трансформатор тока ТТИ-60 800/5А 10ВА класс точности 0.5 используется там, где требуется высокая точность измерения тока:

• в системах коммерческого учёта электроэнергии - для расчётов с потребителями;
• в схемах автоматизации и защиты - для подключения реле, контроллеров, анализаторов качества сети;
• в промышленных щитах, распределительных пунктах, на входах оборудования мощностью до 800 А.

Подходит для постоянной работы в условиях промышленных объектов, жилых комплексов и энергообъектов, требующих сертифицированного измерительного оборудования.

Технические характеристики

• Первичный ток: 800 А - максимальный рабочий ток, который можно измерить без перегрузки.
• Вторичный ток: 5 А - стандартный выходной сигнал для подключения измерительных приборов.
• Класс точности: 0.5 - погрешность не более +-0,5% в рабочем диапазоне, что соответствует требованиям для коммерческого учёта.
• Вторичная мощность: 10 В·А - максимальная нагрузка, которую может обслуживать трансформатор без потери точности.
• Рабочее напряжение: 660 В - допустимое напряжение изолирующей части, не влияющее на измерение тока.
• Количество фаз: однополосный - применяется в однофазных цепях или как один элемент в трёхфазной системе.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки в закрытых щитах.
• Монтажное исполнение: с окном - позволяет надеть на шину или кабель без его отсоединения.
• Тип конструкции: многовитковый (катушечный) - обеспечивает высокую точность при малых нагрузках.
• Вторичное подключение: винтовые зажимы - надёжное и проверенное соединение с проводами сечением до 2,5 мм2.
• Срок службы: 25 лет - рассчитан на длительную эксплуатацию без замены.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 95%, подходит для неотапливаемых помещений в средней полосе России.

Совместимость и монтаж

Трансформатор тока ТТИ-60 800/5А 10ВА класс точности 0.5 устанавливается на монтажную плату внутри распределительного щита. Его окончатая форма позволяет легко поместить на шину или кабель диаметром до 60 мм. Для монтажа не нужны инструменты - достаточно открыть корпус, продеть проводник, закрыть и зафиксировать винтами.

Обязательно соблюдайте полярность при подключении вторичной обмотки: выводы S1 и S2 должны быть подключены согласно схеме прибора. Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе точность снижается. Подключайте только измерительные приборы с суммарной импедансом ≤ 0,4 Ом.

Безопасность и стандарты

• Соответствует ГОСТ 7746 и ТУ 3414-001-18461115-2006 - официально принятые нормы для трансформаторов тока в России.
• Произведён с защитой от прикосновения - исключает контакт с токоведущими частями даже при открытой крышке.
• Сертифицирован и внесён в Госреестр средств измерений №28139-12 - законно может использоваться для коммерческого учёта электроэнергии.
• Выпуск проходил через испытания в аккредитованной лаборатории - подтверждена стабильность параметров и долговечность.

Преимущества

• Высокая точность класса 0.5 - минимальная погрешность, необходимая для оплаты по счётчикам.
• Катушечная конструкция - лучше воспроизводит форму тока при гармониках и скачках, чем броневые аналоги.
• Винтовые зажимы - удобны для ремонта и диагностики, не требуют специальных инструментов.
• Долгий срок службы - 25 лет гарантируют отказ от частой замены и снижают TCO.
• Сертификаты и награды - подтверждают качество, поддерживаемое Минпромэнерго и Госстандартом.

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от воды, пыли и агрессивной среды.
• Запрещено использовать при токе выше 800 А - возможен перегрев и потеря точности.
• Нельзя применять с нагрузкой больше 10 В·А - превышение вызывает искажение сигнала и недостоверные данные.
• Не подходит для цепей переменного тока с частотой ниже 45 Гц или выше 65 Гц - указано только для 50 Гц.
• Требуется изолированная среда - нельзя устанавливать рядом с источниками сильных ЭМИ без экранирования.

Примеры использования

• Вводный трансформатор тока в щите 0,4 кВ жилого дома для подключения коллективного счётчика.
• Измерение тока на выходе частотного преобразователя в системе конвейера.
• Контроль нагрузки на силовой шине в цехе с оборудованием до 500 кВт.
• Формирование сигнала для системы АСКУЭ в административном здании.

Практические советы

• Выбирайте ТТИ-60 800/5А 10ВА класс точности 0.5 только тогда, когда нужна точность для учёта - для сигнализации хватит класса 1,0.
• Проверьте диаметр кабеля или шины - он должен свободно проходить в окне, но не быть слишком маленьким (менее 10 мм), чтобы избежать люфта.
• Никогда не оставляйте вторичную обмотку разомкнутой - при работе под током это создаёт опасное напряжение.
• При сборке щита располагайте трансформатор так, чтобы к нему был доступ для осмотра и замены - не задвигайте в глубину.
• Для трёхфазных систем используйте три таких трансформатора - каждый на свою фазу, с обязательной правильной фазировкой.
