Трансформатор тока ТШП-0,66 0,5 800/5 10ВА, диаметр 80мм | 50148DEK Dekraft APC

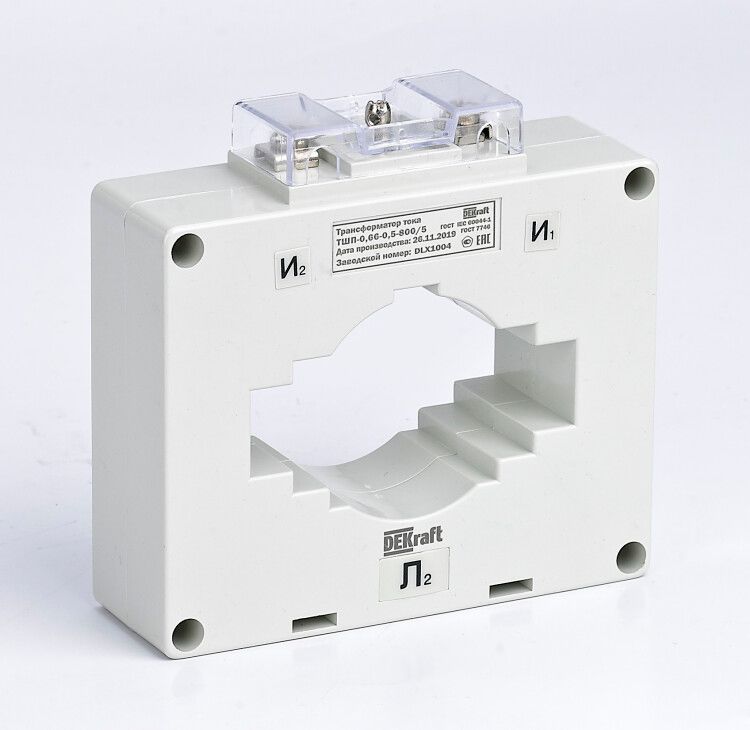

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 80мм от DEKraft предназначен для безопасного измерения больших токов в сетях до 660 В и передачи сигнала в измерительные приборы. Устройство с шинным исполнением и окном 80 мм легко устанавливается на токоведущую шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 80мм используется для преобразования большого тока (800 А) в стандартный малый ток (5 А) для подключения счетчиков, реле защиты, амперметров и других измерительных устройств. Применяется в распределительных щитах, на вводах объектов, в системах автоматизации промышленного оборудования - там, где требуется точный контроль тока без прямого подключения приборов к силовой цепи.

Технические характеристики

• Номинальный первичный ток: 800 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5 - позволяет использовать для коммерческого учета электроэнергии
• Номинальное напряжение первичной обмотки: 660 В
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр отверстия: 80 мм - подходит для шин сечением до 80×10 мм и 60×30 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения (FS): 5 - предельное значение, при котором трансформатор сохраняет работоспособность при перегрузках
• Монтажное исполнение: с окном - установка на шину без ее демонтажа
• Подключение вторичной обмотки: винтовое зажимное соединение

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 80мм монтируется на токоведущую шину через отверстие 80 мм. Шина должна иметь геометрические размеры не более 80×10 мм или 60×30 мм. Для правильной работы необходимо, чтобы шина проходила полностью через сердечник - не допускается частичное расположение. Подключение вторичной обмотки выполняется к винтовым клеммам: провода должны быть зачищены, затянуты с усилием, соответствующим требованиям производителя. Никогда не оставляйте вторичную обмотку разомкнутой во время работы - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Устройство имеет защиту от несанкционированного доступа и выполнено из огнестойкого материала. Соответствует требованиям российских нормативов, имеет сертификат соответствия. Класс точности 0.5 подтверждает возможность применения в системах коммерческого учета энергии. FS=5 указывает на способность выдерживать кратковременные перегрузки без выхода из строя.

Преимущества

• Высокая точность измерений (класс 0.5) - минимизирует погрешность в расчетах потребления
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые потери мощности - снижают нагрев и увеличивают срок службы
• Простота установки - не требует отключения питания или разрезания шины
• Надежная изоляция и защита корпуса - исключают риск поражения током

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещена работа при разомкнутой вторичной обмотке - возможен пробой изоляции и выход из строя
• Максимальная нагрузка на вторичную обмотку - 10 ВА. Подключение нескольких приборов должно учитывать суммарную мощность
• Не рекомендовано использование вне помещений без дополнительной защиты - не имеет IP-защиты, указанной в спецификации
• Работает только при температуре окружающей среды, соответствующей условиям эксплуатации (не указаны - см. документацию DEKraft)

Примеры использования

• Установка на главном вводе в промышленном здании для подключения счетчика учёта электроэнергии
• Измерение тока в распределительном щите на входе в станок с двигателем 75–90 кВт
• Подключение к реле перегрузки в системе управления конвейером
• Контроль тока в цепях UPS или ИБП с питанием до 660 В

Практические советы

• Перед монтажом проверьте соответствие сечения шины диаметру окна - 80 мм - и убедитесь, что она плотно проходит внутри трансформатора
• При подключении вторичной обмотки используйте медные провода сечением не менее 2,5 мм2 - для надежного контакта и минимальных потерь
• Обязательно закоротите вторичную обмотку перед отключением приборов - даже на короткое время
• При использовании с несколькими приборами (например, счетчик + реле) просуммируйте их полные мощности - они не должны превышать 10 ВА
• Трансформатор тока ТШП-0.66 0.5 800/5 10ВА, диаметр 80мм от DEKraft совместим с большинством современных измерительных устройств, но всегда сверяйтесь с паспортом прибора
