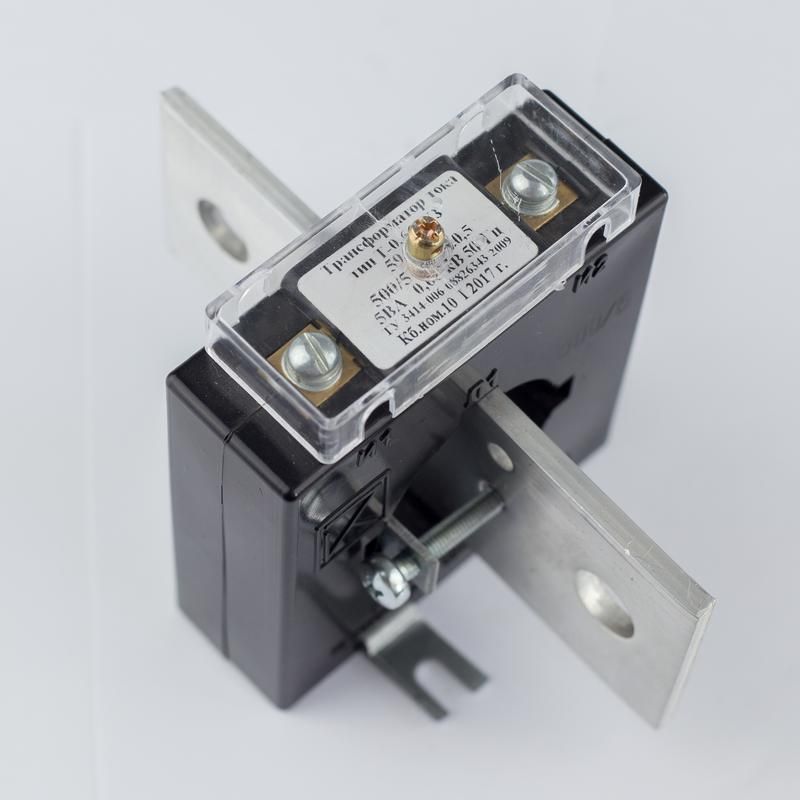

Трансформатор тока Т-0.66 800/5А кл. точн. 0.5 5В.А Кострома ОС0000002149 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5 5 ВА предназначен для безопасного снижения высоких значений тока до уровня, совместимого с измерительными приборами и устройствами защиты. Этот продукт бренда ФКУ ИК-1 (Кострома) применяется в силовых цепях напряжением до 660 В, где требуется точное измерение и надёжная работа реле.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5 5 ВА используется для передачи сигнала тока от главной цепи к измерительным приборам (амперметрам, счетчикам энергии) и устройствам релейной защиты. Он позволяет работать с токами до 800 А, не перегружая чувствительную аппаратуру. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании - особенно там, где важна точность учёта и быстрое реагирование системы защиты.

Технические характеристики

• Номинальный первичный ток: 800 А - максимальный рабочий ток в основном контуре;
• Номинальный вторичный ток: 5 А - выходной сигнал, стандартизованный для подключения приборов;
• Напряжение изоляции: 660 В - допустимый уровень напряжения сети, в которой можно устанавливать трансформатор;
• Номинальная мощность: 5 В·А - нагрузка, которую может обеспечить вторичная обмотка без потери точности;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в нормальных условиях работы;
• Коэффициент безопасности FS 10 - при аварийных токах (до 10× номинального) трансформатор сохраняет целостность и не выйдет из строя раньше, чем сработает защита;
• Однофазное исполнение - рассчитан на работу в одной фазе трёхфазной системы;
• Одна вторичная обмотка - один выходной канал для подключения одного прибора или группы последовательно соединённых приборов;
• Винтовое присоединение вторичной обмотки - надёжный контакт с помощью болтовых зажимов;
• Монтаж с шиной - установка осуществляется прямо на проходящую через него токоведущую шину без необходимости её разрывать.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 800/5 А класс точности 0.5 5 ВА монтируется на одиночную токоведущую шину сечением, соответствующим габаритам окна трансформатора. Установка выполняется без отключения питания - достаточно развести шины и просунуть трансформатор поверх них. К вторичной обмотке подключаются приборы с суммарной нагрузкой не выше 5 В·А. Подключение проводится через винтовые зажимы - важно плотно затянуть контакты, чтобы исключить нагрев и потерю точности. Нельзя использовать с многожильными проводами большего сечения, чем предусмотрено зажимом - возможен плохой контакт.

Безопасность и стандарты

Трансформатор сертифицирован и соответствует требованиям ГОСТ Р МЭК 61869-2. Обеспечивает гальваническую развязку между -цепью и измерительной аппаратурой, что исключает риск поражения током при работе с приборами. Коэффициент безопасности FS 10 гарантирует, что даже при токе короткого замыкания до 8000 А трансформатор не выйдет из строя преждевременно, давая время срабатыванию автоматической защиты.

Преимущества

• Высокая точность (класс 0.5) - идеально для коммерческого учёта электроэнергии;
• Стандартный выход 5 А - совместим с любыми современными измерительными приборами;
• Монтаж “на шину” - экономит время при установке и не требует демонтажа оборудования;
• Защита от перегрузок благодаря коэффициенту FS 10 - повышает долговечность всей системы;
• Работает в сетях до 660 В - подходит для промышленных объектов средней мощности.

Ограничения применения

• Не трехфазные системы без установки трёх экземпляров - каждый трансформатор работает только с одной фазой;
• Запрещается размыкание вторичной цепи во время работы - это вызывает опасное повышенное напряжение на выводах;
• Не рекомендован для постоянной работы при температурах ниже –25 C или выше +40 C - указаны в документации производителя, но не приведены здесь; проверьте условия эксплуатации на месте;
• Подходит только для переменного тока - не работает в цепях постоянного тока;
• Лимитированная мощность 5 В·А - нельзя подключать несколько приборов с суммарной нагрузкой свыше этого значения.

Примеры использования

• Учёт потребления электроэнергии на входе в цех с мощностью до 500 кВт;
• Подключение к релейной защите двигателя на 750–800 А;
• Интеграция в автоматизированные системы управления (АСУ ТП) для контроля тока в линиях 660 В;
• Обновление старых щитов - вместо механических амперметров устанавливаются цифровые с этим трансформатором.

Практические советы

• Перед монтажом убедитесь, что шина имеет подходящий внешний диаметр - он должен свободно проходить через внутреннее окно трансформатора без усилия;
• Никогда не оставляйте вторичную обмотку разомкнутой - всегда подключайте хотя бы тестовый прибор или закоротите выводы специальной перемычкой;
• Проверяйте полярность при подключении - неверная ориентация приведёт к некорректному показанию счётчика;
• Выбирая место установки, избегайте участков с сильными помехами (частотники, большие кабели);
• Для длительной службы регулярно осматривайте винтовые соединения - они должны быть плотными, без следов нагара или окисления.
