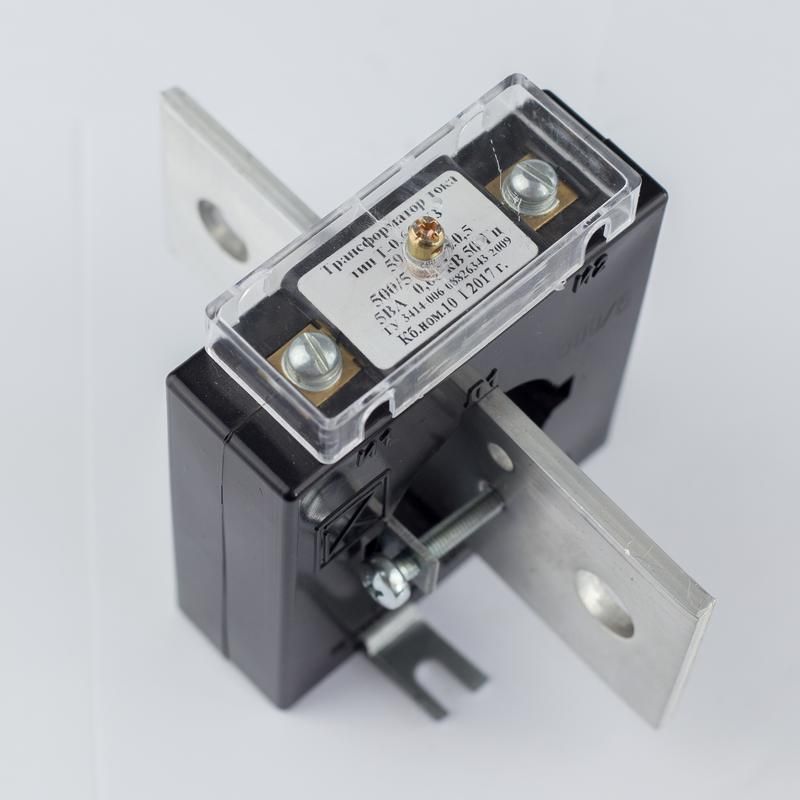

Трансформатор тока Т-0.66 750/5А кл. точн. 0.5 5В.А Кострома ОС0000032798 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 750/5А класс точности 0.5 5 ВА от бренда ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Артикул ос0000032798 используется в энергообъектах с напряжением до 660 В.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 750/5А класс точности 0.5 5 ВА преобразует большие токи (до 750 А) в стандартный сигнал 5 А, который можно безопасно подключить к амперметрам, счетчикам, реле защиты и другим приборам. Применяется в распределительных устройствах, на подстанциях, в цепях питания крупных двигателей, конвейеров и других промышленных нагрузках. Также обеспечивает гальваническую развязку между силовой цепью и измерительной аппаратурой, защищая её от повреждений при КЗ.

Технические характеристики

• Номинальный первичный ток: 750 А - максимальный рабочий ток, который трансформатор способен корректно измерять;
• Номинальный ток вторичной обмотки: 5 А - выходной сигнал, стандартизованный для подключения измерительных приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки; подходит для коммерческого учёта и точных измерений;
• Номинальная мощность: 5 ВА - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции, допустимое для установки в сетях до этой величины;
• Тип изделия: трансформатор тока с монтажным исполнением «с шиной» - устанавливается прямо на токоведущую шину без разрыва цепи.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 750/5А класс точности 0.5 5 ВА имеет конструкцию «с шиной» - он надевается на жесткую медную или алюминиевую шину. Для монтажа достаточно развести контакты шины, поместить трансформатор и закрепить его фиксирующими болтами. Первичная обмотка - одна витковая, выполненная самой шиной. Вторичная обмотка выводится через клеммы для подключения приборов. Обязательно соблюдайте полярность: вход и выход вторичной обмотки должны соответствовать маркировке. Нельзя оставлять вторичную обмотку разомкнутой во время работы - это вызывает опасное перенапряжение!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 750/5А класс точности 0.5 5 ВА соответствует требованиям ГОСТ Р 52465-2005 для измерительных трансформаторов тока. Изоляция рассчитана на напряжение 660 В, что позволяет использовать его в средних напряжениях. Устройство не содержит масла и не требует специального обслуживания. Все материалы соответствуют нормам пожарной безопасности.

Преимущества

• Высокая точность класса 0.5 - идеально для учета электроэнергии и контроля качества сети;
• Простой монтаж на шину - не требуется разрыв цепи, экономия времени при установке;
• Стандартный выход 5 А - совместим со всеми типами измерительных приборов и реле;
• Защита оборудования - исключает попадание высоких токов на чувствительные компоненты;
• Надежная конструкция от производителя ФКУ ИК-1 (Кострома) - проверена в условиях промышленных объектов.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Вторичная цепь должна всегда быть замкнута - размыкание под нагрузкой вызывает высокое напряжение и опасность для персонала;
• Подходит только для постоянных нагрузок до 750 А - при кратковременных перегрузках возможна потеря точности;
• Нагрузка на вторичную обмотку не должна превышать 5 ВА - иначе класс точности будет нарушен;
• Не предназначен для работы в условиях повышенной вибрации или химически агрессивной среды без дополнительной защиты.

Примеры использования

• Подключение к электросчетчику в щите управления насосной станции;
• Интеграция в систему релейной защиты двигателя 500–700 кВт;
• Контроль потребления тока на вводе в производственный корпус;
• Установка на шину распределительного устройства 660 В в пищевой или металлургической промышленности.

Практические советы

• Перед установкой проверьте диаметр шины - она должна плотно проходить внутрь окна трансформатора без зазора;
• Выбирайте нагрузку на вторичную обмотку с запасом: суммарное сопротивление проводов + приборов ≤ 4 ВА, чтобы сохранить класс точности 0.5;
• Используйте экранированные кабели для вторичной цепи, особенно при длинных трассах - это снижает влияние помех;
• Обязательно маркируйте клеммы вторичной обмотки (S1/S2) и следите за правильностью подключения к приборам;
• Проверяйте целостность вторичной цепи перед включением - даже кратковременное размыкание может вывести трансформатор из строя.
