Трансформатор тока ТШП-0,66 0,5 750/5 10ВА, диаметр 60мм | 50145DEK Dekraft APC

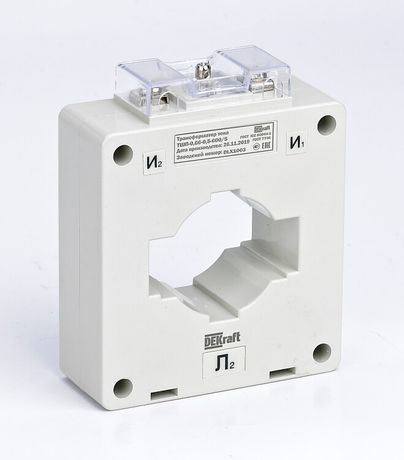

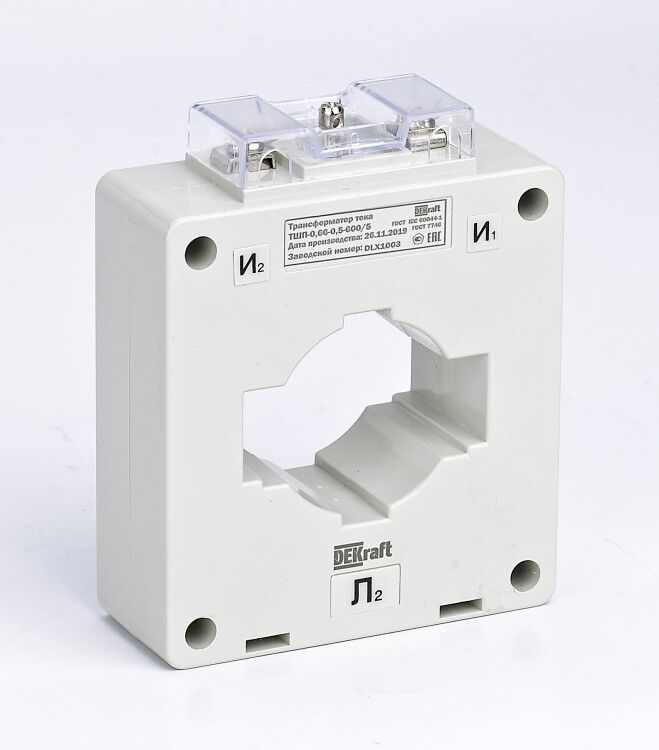

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Устройство с шинным исполнением и диаметром окна 60 мм легко устанавливается на токоведущую шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА, диаметр 60мм используется в электроустановках переменного тока частотой 50 Гц для преобразования больших токов (до 750 А) в безопасные значения (5 А), подходящие для подключения измерительных приборов. Применяется в распределительных щитах, на вводах питания, в системах автоматизации и учета энергии.

Технические характеристики

• Номинальное напряжение первичной обмотки: 660 В
• Номинальный первичный ток: 750 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 750/5
• Класс точности: 0.5 - позволяет использовать устройство для коммерческого учёта энергии
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр отверстия: 60 мм - подходит для шин сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Подключение вторичной обмотки: винтовые зажимы
• Фактор ограничения перенапряжения (FS): 5 - предельное значение перегрузки по току, при котором сохраняется точность
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5 750/5 10ВА, диаметр 60мм имеет шинное исполнение с окном - устанавливается путём протягивания токоведущей шины через центральное отверстие. Монтаж выполняется без отключения питания, что снижает время простоев. Для надёжного контакта используйте медные шины сечением не более 60×20 мм. Подключайте вторичную цепь только после установки на шину и проверьте плотность затяжки винтовых зажимов.

Безопасность и стандарты

Устройство соответствует требованиям безопасности: защищено от случайного прикосновения к токоведущим частям, выполнено из огнестойкого материала. Сертифицирован для применения в России и странах ЕАЭС. Класс точности 0.5 соответствует нормам для приборов коммерческого учёта электроэнергии.

Преимущества

• Высокая точность измерений (класс 0.5) - минимизирует погрешности в учёте энергии
• Стабильная работа при температурных колебаниях и длительных нагрузках
• Малые внутренние потери - снижают нагрев и повышают эффективность системы
• Закрытый корпус исключает риск поражения током при обслуживании
• Легкая замена без демонтажа шины - удобно при модернизации оборудования

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Вторичная нагрузка не должна превышать 10 ВА - при превышении возрастает погрешность
• Не допускается использование с проводниками большего сечения, чем 60×20 мм - возможен контакт с корпусом
• Не рекомендовано применение в условиях повышенной вибрации без фиксации корпуса

Примеры использования

• На главном вводе в распределительном щите 0.4 кВ для подключения счётчиков активной и реактивной энергии
• В системах автоматического управления насосными станциями и компрессорами
• Как элемент защиты в цепях с высокими токами - для работы реле перегрузки
• В промышленных конвейерах и станках с частотными преобразователями

Практические советы

• Перед монтажом убедитесь, что шина полностью прошла через окно - не должно быть перекоса
• Вторичную цепь всегда замыкайте перед отключением первичного тока - разрыв цепи может вызвать опасное перенапряжение
• Выбирайте измерительные приборы с суммарной нагрузкой ≤10 ВА - например, один счётчик + одно реле
• Проверяйте целостность изоляции и состояние винтовых зажимов при плановом осмотре
• Трансформатор тока ТШП-0.66 0.5 750/5 10ВА, диаметр 60мм от DEKraft совместим с большинством современных измерительных устройств - сверьте импеданс входа прибора с номиналом 10 ВА
