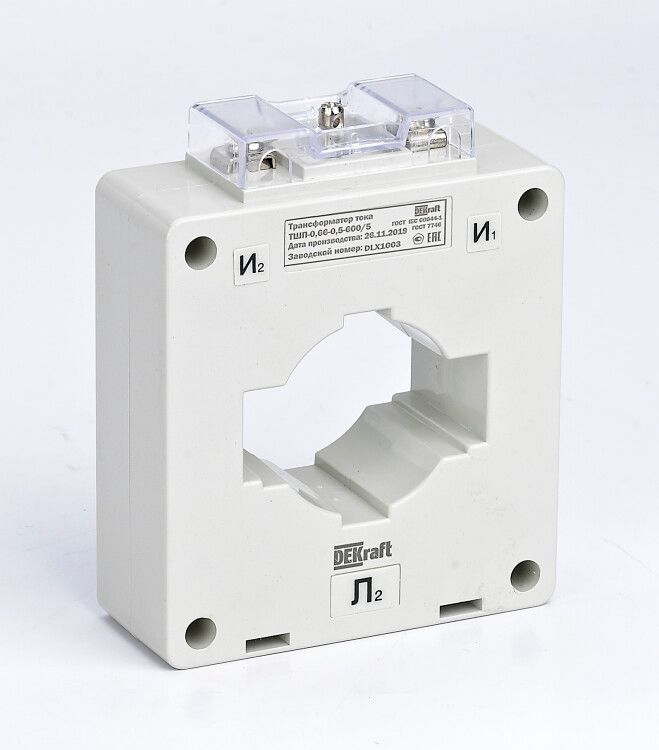

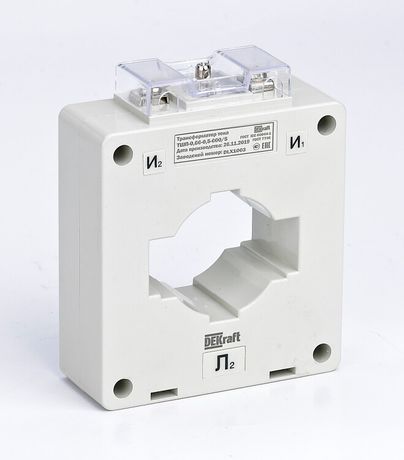

Трансформатор тока ТШП-0,66 0,5S 750/5 10ВА, диаметр 60мм | 50114DEK Dekraft APC

Трансформатор тока ТШП-0.66 0.5S 750/5 10ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В, обеспечивая передачу сигнала на счетчики, реле защиты и другие измерительные приборы. Модель с окном 60 мм и классом точности 0.5S подходит для установки на шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 750/5 10ВА, диаметр 60мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (750 А) в безопасный вторичный (5 А), который можно подключить к измерительным приборам. Применяется в распределительных щитах, на вводах объектов, в промышленных установках - например, на станках, конвейерах, системах автоматизации.

Технические характеристики

• Номинальный первичный ток: 750 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - повышенная точность при малых токах, соответствует требованиям энергоучета
• Номинальное напряжение: 660 В
• Номинальная вторичная нагрузка: 10 ВА - максимальная допустимая нагрузка на вторичную обмотку
• Диаметр отверстия: 60 мм - позволяет установить на шину или кабель без разрезания провода
• Размер шины: 60×20 мм - совпадает с габаритами отверстия, обеспечивает плотный контакт
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения: FS 5 - предотвращает пробой при аварийных режимах
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного обслуживания
• Корпус: огнестойкий материал - повышает пожаробезопасность

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 750/5 10ВА, диаметр 60мм устанавливается на шину или одиночный проводник через окно. Для монтажа требуется открыть шину, просунуть её через отверстие 60 мм и зафиксировать. Никаких инструментов для разъединения цепи не требуется. Винтовые зажимы позволяют легко подключить провода сечением до 2,5 мм2. Убедитесь, что шина имеет прямоугольное сечение 60×20 мм - иначе возможен люфт и снижение точности.

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 750/5 10ВА, диаметр 60мм сертифицирован и соответствует требованиям безопасности: корпус защищён от случайного прикосновения к токоведущим частям. Класс точности 0.5S соответствует ГОСТ Р 8.419–2014 для устройств учёта электроэнергии. Фактор FS 5 гарантирует защиту от перенапряжений при КЗ во вторичной цепи.

Преимущества

• Высокая точность даже при токах ниже 5% от номинала благодаря классу 0.5S
• Установка без отключения питания - экономия времени при модернизации
• Стабильная работа при температурных колебаниях и длительной нагрузке
• Низкие потери мощности - минимальное влияние на работу основной цепи
• Огнестойкий корпус - снижает риск возгорания при перегрузках

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Вторичная нагрузка не должна превышать 10 ВА - иначе точность нарушится
• Не рекомендовано использовать с несколькими приборами одновременно, если суммарная нагрузка превышает 10 ВА
• Требуется жесткая фиксация на шине - вибрации и слабый контакт снижают точность
• Не предназначен для установки вне помещений - не имеет IP-защиты

Примеры использования

• Учет потребления на вводе в промышленный цех
• Подключение к цифровому счетчику электроэнергии
• Обеспечение сигнала для реле перегрузки на двигателе
• Мониторинг тока в системе UPS или ИБП
• Измерение тока в распределительных щитах 0,4–0,66 кВ

Практические советы

• Перед монтажом проверьте соответствие шины габаритам 60×20 мм - не используйте круглые кабели
• При подключении вторичной цепи обязательно замкните выводы до начала работы - разрыв цепи может вызвать опасное напряжение
• Выбирайте кабели сечением не более 2,5 мм2 для винтовых зажимов
• Не перегружайте вторичную обмотку - сумма всех подключенных приборов (счетчик, реле, индикатор) не должна превышать 10 ВА
• Для долговечности избегайте установки рядом с источниками сильных магнитных полей
• Трансформатор тока ТШП-0.66 0.5S 750/5 10ВА, диаметр 60мм от DEKraft - оптимальный выбор для точного учета в условиях промышленной среды
