Трансформатор тока ТШП-0.66 600/5А кл. точн. 0.5S 10В.А d60мм DEKraft 50113DEK APC

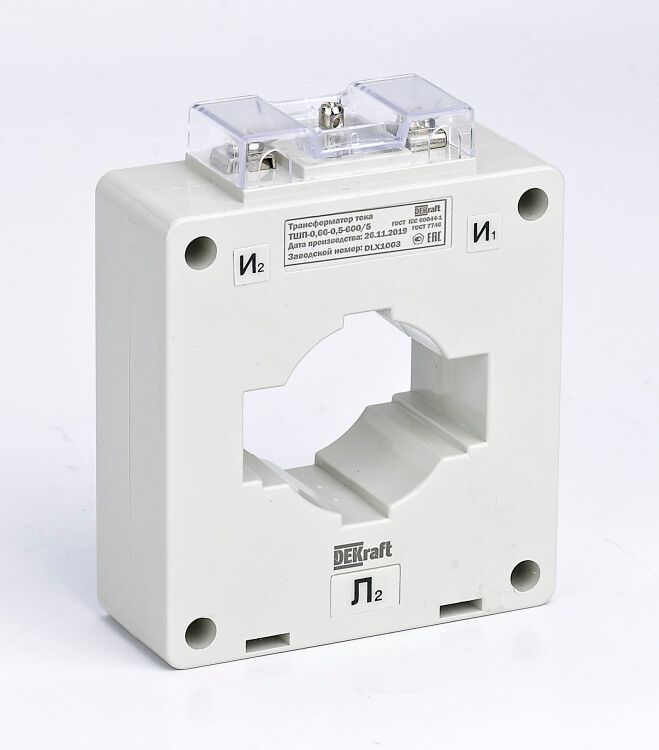

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 60мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Монтируется на шину без разрыва цепи благодаря отверстию диаметром 60 мм.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 60мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Применяется там, где требуется высокая точность измерений: на вводах, секционных выключателях, распределительных щитах, в промышленных установках с большими токами. Подходит для работы с энергоизмерительными комплексами, автоматикой управления и системами КУЭ.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0.5S - обеспечивает допустимую погрешность +-0.5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала)
• Номинальное напряжение: 660 В
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую можно подключить к вторичной обмотке
• Диаметр отверстия: 60 мм - позволяет устанавливать на шину сечением до 60×20 мм
• Количество вторичных обмоток: одна
• Фактор ограничения перенапряжения: FS 5 - при аварийных режимах ток во вторичной цепи не превысит в 5 раз номинальный, защищая оборудование
• Подключение вторичной обмотки: винтовые зажимы - надежное и удобное для многократного обслуживания
• Корпус: огнестойкий материал, защищен от случайного прикосновения

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 60мм - шинный тип, монтируется путем одевания на проводящую шину без отключения питания. Установка возможна только на шины с габаритами ≤60×20 мм. Для правильной работы необходимо соблюдать полярность: вход L1 и выход L2 должны соответствовать направлению тока. После монтажа вторичную цепь обязательно замыкают через измерительный прибор - холостой ход недопустим!

Безопасность и стандарты

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 60мм сертифицирован и соответствует требованиям ГОСТ Р 8.419–2014 и международным нормам IEC 61869. Корпус выполнен из самозатухающего материала, предотвращает распространение пламени. Защита от прикосновения исключает риск поражения током при работе вблизи активных элементов.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии
• Стабильная работа при колебаниях температур и нагрузок
• Малые внутренние потери - снижают нагрев и повышают эффективность системы
• Надежное винтовое подключение - минимизирует контактные потери
• Ограниченный фактор перенапряжения FS 5 - защищает чувствительную аппаратуру

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током 50 Гц
• Запрещено использовать при открытой вторичной цепи - возникает опасное перенапряжение
• Максимальная нагрузка - 10 ВА. Подключение более мощных устройств (например, нескольких приборов) требует расчета суммарной нагрузки
• Работает только при токе выше 1% от 600 А (т.е. >6 А) для сохранения класса точности 0.5S
• Не предназначен для установки в условиях повышенной вибрации или механических ударов

Примеры использования

• На главном вводе в промышленном цехе для подключения счетчиков учёта
• В распределительном щите на линии питания конвейера или насосной станции
• Как часть системы релейной защиты для отключения при перегрузке
• В системах автоматизации, где нужен аналоговый сигнал тока для ПЛК

Практические советы

• Перед монтажом проверьте, что шина имеет подходящее сечение - 60×20 мм максимум. Большие шины не поместятся.
• Обязательно используйте жилы сечением ≥2.5 мм2 для вторичной цепи, чтобы не превысить допустимую нагрузку 10 ВА.
• При подключении нескольких приборов сложите их полные мощности - сумма не должна превышать 10 ВА.
• Проверяйте целостность вторичной цепи перед включением основной сети - разрыв вызывает пробой изоляции.
• Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 60мм от DEKraft совместим с большинством современных измерителей - сверьте импеданс прибора с паспортом.
