Трансформатор тока измерительный Т-0,66 10 ВА 0,5 600/5 - ОС0000002163 ФКУ ИК-1 (Кострома)

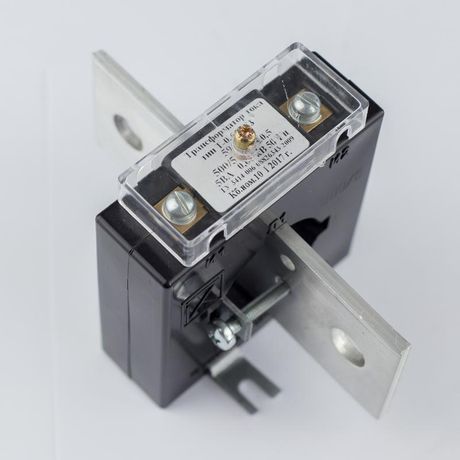

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 600/5 от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Этот шинный трансформатор тока применяется в силовых цепях напряжением до 660 В, где требуется точное измерение тока и надёжная работа релейной защиты.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 600/5 используется для преобразования больших значений тока (до 600 А) в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему амперметры, счетчики энергии, реле защиты и другие приборы без прямого контакта с высокими токами. Применяется в распределительных щитах, на вводах питания, в системах автоматизации промышленного оборудования - например, на конвейерах, насосных станциях, компрессорах и других установках с токами порядка сотен ампер.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - обеспечивает погрешность не более +-0,5% в рабочем диапазоне нагрузки
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Рабочее напряжение первичной обмотки: 660 В
• Количество вторичных обмоток: одна
• Присоединение вторичной обмотки: винтовые зажимы
• Монтажное исполнение: шинное - устанавливается прямо на токоведущую шину
• Сертифицирован: да - соответствует требованиям ГОСТ и нормам безопасности

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 600/5 монтируется на однополюсную или многополюсную шину с подходящим сечением. Установка выполняется без разрыва цепи: шина проходит через центральное окно трансформатора. Для правильной работы необходимо:

• Обеспечить плотный контакт между шиной и внутренней поверхностью трансформатора
• Не допускать механических перегрузок при затяжке
• Подключать вторичную обмотку только к нагрузке, не превышающей 10 В·А
• Замыкать вторичную обмотку перед отключением нагрузки - нельзя оставлять её разомкнутой!

Безопасность и стандарты

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 600/5 сертифицирован и соответствует требованиям российских стандартов на измерительные трансформаторы. Он защищает измерительные приборы от повреждений при КЗ благодаря гальванической развязке между первичной и вторичной цепями. Напряжение 660 В указывает на класс изоляции - применение выше этого значения недопустимо.

Преимущества

• Высокая точность класса 0,5 - подходит для учёта электроэнергии и контрольных измерений
• Шинное исполнение - упрощает монтаж, исключает необходимость отключения линии
• Стандартный выход 5 А - совместим с большинством промышленных приборов
• Надёжная изоляция - работает в условиях повышенной влажности и температурных колебаний
• Произведён в России - гарантия качества и доступность запчастей

Ограничения применения

• Нельзя использовать при токах выше 600 А - возможна перегрузка и потеря точности
• Вторичная обмотка должна всегда быть замкнута на нагрузку; размыкание во время работы вызывает опасное высокое напряжение
• Нагрузка на вторичную обмотку не должна превышать 10 В·А - иначе класс точности нарушится
• Не предназначен для постоянного тока - работает только в сетях переменного тока 50 Гц
• Не следует устанавливать рядом с источниками сильных магнитных полей - возможны помехи

Примеры использования

• Подключение к счётчику электроэнергии в распределительном щите 0,4–0,66 кВ
• Интеграция в систему релейной защиты двигателя мощностью 200–300 кВт
• Контроль тока в цепи частотного преобразователя
• Автоматизация технологического участка с большим потреблением тока (например, сварочные аппараты)

Практические советы

• Перед установкой проверьте диаметр шины - он должен свободно входить в окно трансформатора
• Выбирайте нагрузку на вторичной стороне с запасом: лучше подключить прибор с мощностью 6–8 В·А, чем близко к 10 В·А
• При использовании нескольких трансформаторов на одной фазе - соблюдайте одинаковое направление намотки (обозначено на корпусе)
• При замене прибора - отключите питание, закоротите выводы вторичной обмотки, затем демонтируйте трансформатор
• Для долговечности избегайте вибраций и химически агрессивной среды - трансформатор не имеет специальной герметизации IP67
