Трансформатор тока ТШП-0,66 0,5S 600/5 10ВА, диаметр 40мм | 50112DEK Dekraft APC

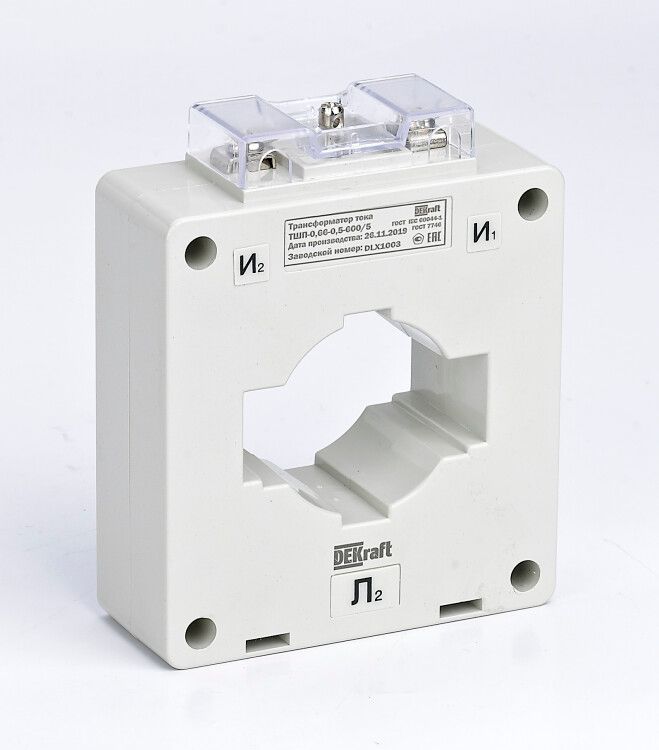

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 40 мм от DEKraft предназначен для точного измерения тока в силовых цепях до 660 В и передачи сигнала на счетчики, реле защиты и другие измерительные приборы. Модель выполнена в виде шинного трансформатора с окном 40 мм, что позволяет легко установить его на шину без разрыва цепи.

Назначение и область применения

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 40 мм используется в системах учета и защиты электроэнергии в сетях переменного тока 50 Гц. Он преобразует большой первичный ток (600 А) в безопасный вторичный (5 А), который можно подключать к измерительным приборам. Применяется в распределительных щитах, на вводах зданий, в промышленных объектах - например, на шинах питания станков, конвейеров, компрессоров и других крупных потребителей.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Коэффициент трансформации: 600/5
• Номинальная вторичная полная мощность: 10 В·А
• Номинальное напряжение: 660 В
• Класс точности: 0.5S - повышенная точность при малых токах, важна для энергоучета
• Диаметр отверстия: 40 мм - подходит для шин сечением до 40×10 мм
• Количество вторичных обмоток: одна
• Подключение вторичной цепи: винтовые зажимы
• Фактор ограничения перенапряжения (FS): 5 - защищает от импульсов при КЗ
• Конструкция: с окном, без разрыва проводника
• Материал корпуса: огнестойкий

Совместимость и монтаж

Трансформатор тока ТШП-0.66 0.5S 600/5 10ВА, диаметр 40 мм устанавливается на шину без отключения питания. Шина должна иметь габариты не более 40×10 мм. Для надежного контакта рекомендуется использовать медную шину с хорошей площадью сечения. Вторичные выводы подключаются через винтовые зажимы - важно соблюдать полярность и плотно затягивать клеммы. Обязательно замыкать вторичную цепь перед включением первичного тока - разрыв цепи может вызвать опасное напряжение.

Безопасность и стандарты

Устройство имеет защиту от случайного прикосновения к токоведущим частям. Корпус выполнен из огнестойкого материала, соответствует требованиям безопасности для работы в условиях повышенной температуры. Сертифицирован - подтверждает соответствие нормам РФ и международным стандартам на измерительные трансформаторы. FS=5 указывает на способность выдерживать кратковременные перегрузки при коротком замыкании без повреждения.

Преимущества

• Высокая точность класса 0.5S - идеально для коммерческого учета электроэнергии
• Стабильная работа при колебаниях температуры и нагрузки
• Малые внутренние потери - снижают нагрев и увеличивают срок службы
• Огнестойкая конструкция - повышает пожаробезопасность
• Простота монтажа - не требует демонтажа шины

Ограничения применения

• Не применяется в постоянном токе - работает только с переменным током 50 Гц
• Максимальная вторичная нагрузка - 10 В·А. Подключать нельзя приборы с суммарной нагрузкой выше этого значения
• Не допускается разрыв вторичной цепи при наличии тока в первичной - риск возникновения высокого напряжения
• Работает только при температуре окружающей среды, указанной в документации производителя (обычно –25…+40 C)

Примеры использования

• На главном вводе в жилом доме - для подключения многотарифного счетчика
• В промышленном щите управления - для контроля тока насосов и вентиляторов
• В системах автоматического отключения при перегрузках - связь с реле максимального тока
• В системах SCADA - передача данных о токовой нагрузке на сервер

Практические советы

• Перед установкой проверьте диаметр шины - он должен свободно проходить в окно 40 мм, но не быть слишком маленьким (не менее 30 мм)
• Избегайте механических нагрузок на корпус - не используйте как опору для шины
• При подключении вторичной цепи используйте кабели с сечением не менее 2,5 мм2
• Обязательно закоротите вторичные выводы перед отключением первичного тока - так предотвращаете пробой изоляции
• Для длительной работы с близкими к номиналу нагрузками выбирайте трансформатор с запасом по мощности - 10 В·А - минимальный порог, лучше взять 15–20 В·А, если есть возможность
