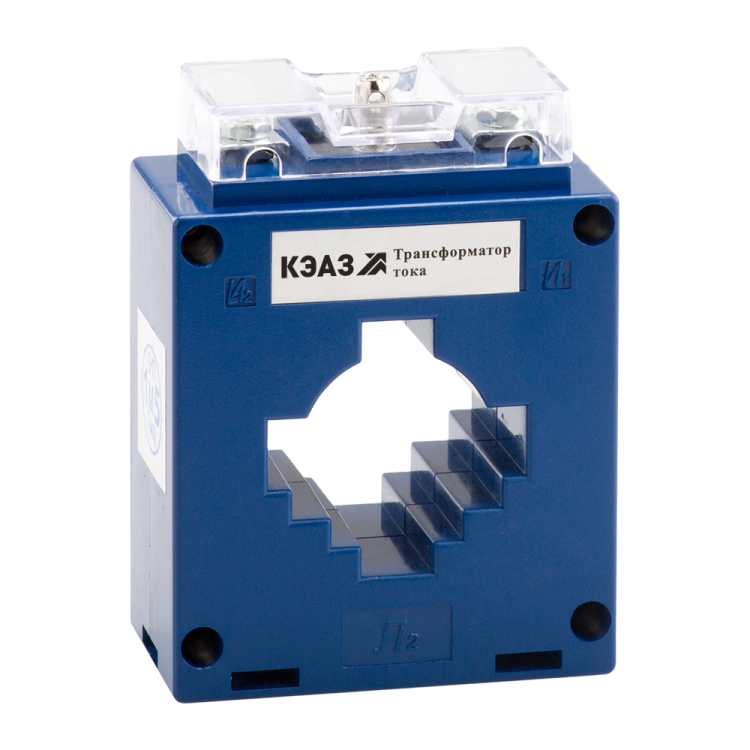

Трансформатор тока ТТК-40 600/5А кл. точн. 0.5 10В.А измерительный УХЛ3 КЭАЗ 219621

Трансформатор тока измерительный ТТК-40 600/5А 10ВА 0,5 УХЛ3 - устройство для точного измерения переменного тока до 600 А в цепях напряжением до 1000 В. Применяется в системах учёта, защиты и контроля на промышленных объектах. Произведён КЭАЗ, серийно выпускается в рамках линейки ИТТ, артикул 219621.

Назначение и область применения

Трансформатор тока измерительный ТТК-40 600/5А 10ВА 0,5 УХЛ3 преобразует большой первичный ток (600 А) в безопасный вторичный сигнал (5 А), который можно подключить к измерительным приборам - счетчикам, амперметрам, реле защиты. Подходит для установки в распределительных щитах, на шинах, в ячейках КРУ и других местах, где требуется точный контроль тока без разрыва цепи.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Класс точности: 0,5 - максимальная погрешность измерения +-0,5%
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В - допустимое рабочее напряжение сети
• Диаметр отверстия: 30 мм - проход для провода или шины
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от пыли и воды
• Подключение вторичной обмотки: винтовые зажимы
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки до 10× номинала без повреждения
• Способ монтажа: на монтажную плату или шину через окно

Совместимость и монтаж

Трансформатор тока измерительный ТТК-40 600/5А 10ВА 0,5 УХЛ3 имеет оконную конструкцию - провод или шина проходят через центральное отверстие диаметром 30 мм. Монтаж выполняется на жесткую поверхность (монтажную плиту, DIN-рейку с адаптером или корпус щита). Вторичная обмотка подключается через винтовые клеммы - используйте медные провода сечением не менее 1,5 мм2. Обязательно замыкайте вторичную цепь перед включением первичного тока - разрыв цепи может вызвать опасное высокое напряжение.

Безопасность и стандарты

Производится в соответствии с ГОСТ 7746, что гарантирует соответствие требованиям к точности, прочности и безопасности. Сертифицирован для использования в промышленных сетях. Защита от прикосновения обеспечена конструкцией - доступ к токоведущим частям невозможен при установленном положении. Напряжение изоляции 1000 В позволяет применять устройство в сетях до 1 кВ.

Преимущества

• Высокая класс точности 0,5 - идеально для коммерческого учёта энергии
• Значение FS 10 - надёжна при кратковременных перегрузках
• Климатическое исполнение УХЛ3 - стабильная работа в условиях холодных и влажных помещений
• Оконная конструкция - удобный монтаж без демонтажа проводов
• Совместим с большинством стандартных измерительных приборов, рассчитанных на 5 А

Ограничения применения

• Не предназначен для постоянной работы при токе выше 600 А - возможны перегрев и потеря точности
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты
• Только для переменного тока - не применяется в цепях постоянного тока
• Вторичная нагрузка не должна превышать 10 В·А - иначе класс точности нарушится
• Не рекомендован для установки вблизи мощных импульсных источников питания - возможны помехи

Примеры использования

• Учёт потребления электроэнергии на входе в цех с оборудованием до 600 А
• Подключение к реле перегрузки в пускателях двигателей
• Измерение тока в распределительных щитах промышленных предприятий
• Системы автоматического управления технологическими процессами
• Контроль баланса нагрузки в трёхфазных системах (при использовании трёх таких трансформаторов)

Практические советы

• Выбирайте место монтажа так, чтобы провод или шина проходили точно по центру отверстия - это сохраняет точность
• Проверьте сечение провода: он должен свободно проходить через 30 мм, но не болтаться внутри
• Никогда не оставляйте вторичную обмотку разомкнутой при наличии тока в первичной цепи - это опасно!
• При подключении нескольких приборов суммируйте их мощности - они не должны превышать 10 В·А
• Для длительной эксплуатации в условиях повышенной влажности дополнительно герметизируйте места подключения
• Трансформатор тока измерительный ТТК-40 600/5А 10ВА 0,5 УХЛ3 совместим с приборами от всех крупных производителей - проверьте лишь тип выходного сигнала (5 А)
