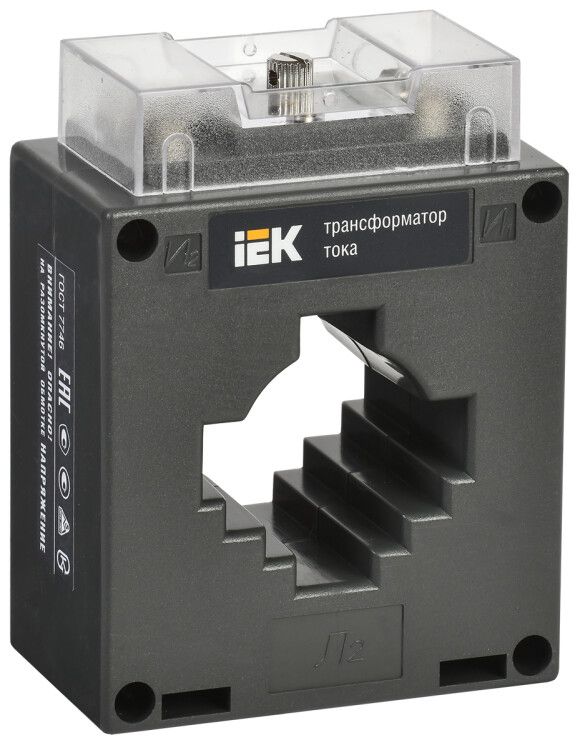

Трансформатор тока ТТИ-40 600/5А 10ВА класс точности 0.5 - ITT30-2-10-0600 IEK

Трансформатор тока ТТИ-40 600/5А класс точности 0.5 10ВА - это катушечный измерительный прибор, предназначенный для преобразования больших токов до 600 А в безопасный сигнал 5 А для подключения счетчиков, реле защиты и других измерительных устройств. Производится брендом IEK, артикул itt30-2-10-0600.

Назначение и область применения

Трансформатор тока ТТИ-40 600/5А класс точности 0.5 10ВА используется в системах коммерческого и технического учёта электроэнергии. Он передаёт точную информацию о величине тока в цепях переменного тока напряжением до 660 В. Применяется в распределительных щитах, на подстанциях, в промышленных установках - там, где требуется точное измерение тока для контроля расхода энергии или работы автоматических систем защиты.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в рабочем диапазоне нагрузки;
• Номинальная вторичная полная мощность: 10 ВА - максимальная нагрузка, которую может обеспечить трансформатор без потери точности;
• Рабочее напряжение: 660 В - предельное напряжение изолирующей части устройства;
• Тип исполнения: катушечный с окном - позволяет установить на шину без разрыва цепи;
• Подключение вторичной обмотки: винтовые зажимы - надёжное и удобное для многократного подключения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Срок службы: 25 лет - рассчитан на длительную работу в промышленных условиях;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C и влажности до 98% при 25C;
• Монтаж: на монтажную плату или шину через окно - не требует демонтажа провода.

Совместимость и монтаж

Трансформатор тока ТТИ-40 600/5А класс точности 0.5 10ВА устанавливается на однопроводную шину с внешним диаметром до 60 мм. Монтаж осуществляется путём просовывания фазного проводника через центральное окно - без отключения питания. Вторичная обмотка подключается к измерительному прибору (счётчику, реле, анализатору) с помощью винтовых клемм. Обязательно соблюдать полярность: выводы S1 и S2 должны соответствовать направлению тока. Нагрузка на вторичной стороне не должна превышать 10 ВА - иначе точность снижается.

Безопасность и стандарты

Трансформатор тока ТТИ-40 600/5А класс точности 0.5 10ВА соответствует ГОСТ 7746 и техническим условиям ТУ 3414-001-18461115-2006. Имеет свидетельство об утверждении типа средств измерений и внесён в Госреестр №28139-12. Защита от прикосновения обеспечена конструкцией корпуса - доступ к токоведущим элементам невозможен при установленном состоянии. Для безопасности запрещено работать с разомкнутой вторичной цепью - это вызывает опасное повышение напряжения.

Преимущества

• Высокий класс точности 0.5 - идеален для коммерческого учёта электроэнергии;
• Катушечная конструкция с окном - быстрый монтаж без отключения сети;
• Винтовые клеммы - прочное и долговечное соединение с проводами;
• Сертифицирован и внесён в госреестр - допущен к использованию в официальных схемах учёта;
• Долгий срок службы - 25 лет при правильной эксплуатации.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 600 А - возможна перегрузка и потеря точности;
• Запрещено использовать с разомкнутой вторичной цепью - риск возникновения высокого напряжения;
• IP20 не обеспечивает защиту от воды и пыли - нельзя применять во влажных или пыльных помещениях без дополнительной защиты;
• Максимальная нагрузка 10 ВА - не совместим с приборами, требующими большую мощность (например, некоторые цифровые анализаторы);
• Не рекомендован для импульсных или несинусоидальных токов - точность может снижаться.

Примеры использования

• Установка в распределительном щите промышленного предприятия для подключения электронного счётчика электроэнергии;
• Интеграция в систему автоматического управления насосной станцией для контроля тока двигателя;
• Подключение к реле перегрузки в цепи компрессора на заводе;
• Измерение тока в силовой цепи конвейера с целью определения энергоэффективности.

Практические советы

• Перед монтажом проверьте, что диаметр шины не превышает внутренний размер окна - иначе трансформатор не наденется;
• Обязательно замкните вторичную цепь перед включением первичного тока - даже на несколько секунд разрыв может повредить оборудование;
• Выбирайте нагрузку на вторичной стороне с запасом: если счётчик потребляет 6 ВА, используйте трансформатор с 10 ВА - это сохраняет точность;
• При установке нескольких трансформаторов рядом следите за расстоянием между ними - чтобы не было взаимного влияния магнитных полей;
• Для обслуживания отключайте питание и убедитесь, что вторичная цепь замкнута через тестовый блок или перемычку.
