Трансформатор тока Т-0.66 600/5А кл. точн. 0.5 5В.А Кострома ОС0000002148 ФКУ ИК-1 (Кострома)

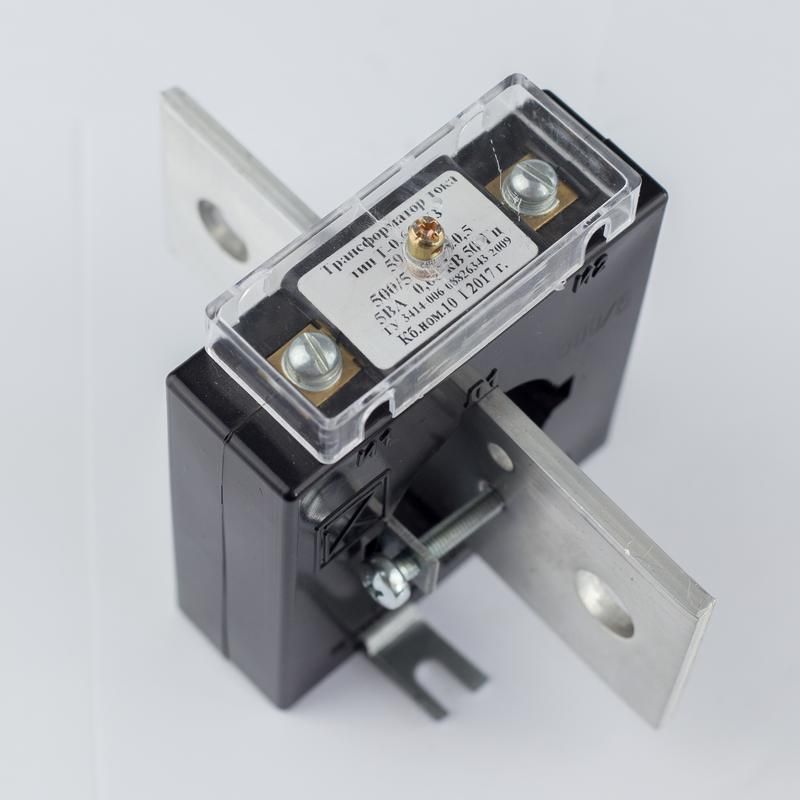

Трансформатор тока измерительный Т-0.66 600/5А класс точности 0.5 5 ВА от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами, и используется в системах учёта электроэнергии в сетях до 660 В. Артикул ос0000002148 соответствует серийному исполнению с однофазным монтажом на шину.

Назначение и область применения

Трансформатор тока измерительный Т-0.66 600/5А класс точности 0.5 5 ВА преобразует большие токи (до 600 А) в стандартизированный сигнал 5 А для подключения счётчиков, амперметров, реле защиты и других устройств контроля. Применяется в распределительных щитах, подстанциях и промышленных объектах с напряжением до 660 В и частотой 50 Гц. Подходит для схем учёта активной энергии, где важна точность измерений.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который проходит через шину внутри трансформатора;
• Номинальный вторичный ток: 5 А - выходной ток, подключаемый к измерительным приборам;
• Класс точности: 0.5 - погрешность измерения не более +-0,5% в пределах номинальной нагрузки;
• Номинальная мощность: 5 В·А - максимальная допустимая нагрузка на вторичную цепь; превышение вызывает увеличение погрешности;
• Рабочее напряжение: 660 В - максимальное напряжение сети, для которой рассчитан трансформатор;
• Коэффициент безопасности FS 10 - при перегрузке первичного тока до 10×600 А (6000 А) трансформатор не выйдет из строя, но будет давать искажённый сигнал;
• Количество вторичных обмоток: одна - позволяет подключить один измерительный контур;
• Исполнение: однофазный, с шиной - устанавливается на однополюсную шину, не требует разъединения провода;
• Присоединение вторичной обмотки: винтовые клеммы - надёжное и проверенное соединение для медных жил сечением до 2,5 мм2;
• Корпус: неразборный пластиковый - герметичный, не поддаётся вскрытию без повреждения;
• Климатическое исполнение: У, категория 3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 600/5А класс точности 0.5 5 ВА монтируется на шину с прямоугольным сечением, подходящим по габаритам. Шина должна быть зачищена и плотно прилегать к контактной поверхности трансформатора. Для крепления используются фланцы - они позволяют закрепить устройство к заземлённой металлической конструкции. Вторичные выводы подключаются после отключения питания: жилы зачищаются на 8–10 мм, затягиваются винтами с усилием, указанным в паспорте. Нельзя использовать многожильные провода без наконечников. Монтаж возможен только в сухих помещениях или в щитах с степенью защиты IP54 и выше.

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 600/5А класс точности 0.5 5 ВА соответствует требованиям ГОСТ 7746 и имеет сертификат соответствия. Защита от несанкционированного доступа обеспечивается герметичным корпусом и обязательной пломбировкой после установки - пломба наносится с оттиском клейма поверителя. Корпус не содержит материалов с самозатухающими свойствами - при возгорании внешней среды материал горит, поэтому не рекомендован для установки в зонах с риском открытого пламени. Перед вводом в эксплуатацию требуется поверка в соответствии с МИ 2901.

Преимущества

• Высокая точность (класс 0.5) обеспечивает достоверный учёт энергии даже при малых нагрузках;
• Монтаж на шину ускоряет установку - не нужна резка или разрыв основного проводника;
• Закрытые винтовые клеммы снижают риск поражения током и случайного отсоединения;
• Коэффициент безопасности FS 10 даёт запас прочности при кратковременных перегрузках;
• Неразборный корпус исключает вмешательство в работу и гарантирует сохранность заводской настройки.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц;
• Нельзя нагружать вторичную обмотку свыше 5 В·А - приведёт к искажению показаний и перегреву;
• Не подлежит ремонту - при отказе заменяется полностью;
• Не установлен для работы при температурах ниже −40C или выше +40C;
• Не следует устанавливать рядом с источниками сильных магнитных полей - влияет на точность;
• Пластиковый корпус не обладает огнестойкостью - не используйте в местах с риском возгорания оборудования.

Примеры использования

• Подключение к трёхфазному счётчику в щите главного распределительного пункта (ГРЩ);
• Измерение потребления на входе промышленного станка с током до 600 А;
• Контроль нагрузки на конвейерной линии с автоматическим отключением при перегрузке;
• Установка в комплекте с реле максимального тока для защиты силового кабеля.

Практические советы

• Перед монтажом проверьте соответствие сечения шины - она должна плотно входить в окно трансформатора без люфта;
• Обязательно заземлите корпус через фланцы - это требование норм безопасности;
• После установки сразу проведите пломбирование - без этого прибор не принимают к учёту;
• Выбирайте вторичные приборы с суммарной нагрузкой ≤5 В·А - например, счётчик (2 В·А) + амперметр (1,5 В·А) = 3,5 В·А - это безопасно;
• Не используйте удлинители или переходники на вторичной стороне - это увеличивает сопротивление и погрешность;
• Проверяйте целостность пломбы при каждом обслуживании - её нарушение считается попыткой хищения электроэнергии.
