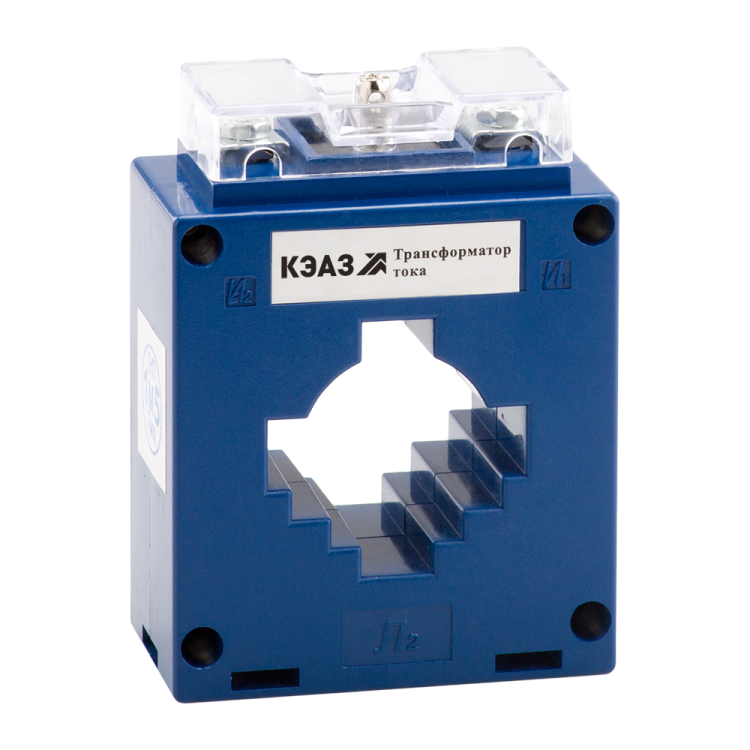

Трансформатор тока ТТК-40 600/5А кл. точн. 0.5 5В.А измерительный УХЛ3 КЭАЗ 219599

Трансформатор тока ТТК-40 600/5А 5ВА класс точности 0.5 УХЛ3 - измерительное устройство для точного контроля переменного тока до 600 А в цепях с напряжением до 1000 В. Произведён КЭАЗ, соответствует ГОСТ 7746, предназначен для установки на монтажную плату в системах учёта и защиты. Артикул 219599.

Назначение и область применения

Трансформатор тока ТТК-40 600/5А 5ВА класс точности 0.5 УХЛ3 преобразует высокий первичный ток (до 600 А) в безопасный вторичный сигнал (5 А) для подключения измерительных приборов: счетчиков, амперметров, реле защиты. Применяется в распределительных щитах, на подстанциях, в промышленных установках - где требуется точный контроль тока без прямого подключения приборов к силовым цепям.

Технические характеристики

• Номинальный первичный ток: 600 А
• Номинальный вторичный ток: 5 А
• Номинальная мощность: 5 В·А
• Класс точности: 0.5 - максимальная погрешность измерения +-0,5%
• Род тока: переменный (AC), частота 50 Гц
• Напряжение изоляции: 1000 В
• Диаметр отверстия: 30 мм - проход для одножильного или многожильного провода
• Способ монтажа: на монтажную плату, через окно
• Вторичное подключение: винтовые зажимы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Фактор ограничения перенапряжения: FS 10 - способен выдерживать кратковременные перегрузки тока до 10× номинала без повреждения

Совместимость и монтаж

Трансформатор тока ТТК-40 600/5А 5ВА класс точности 0.5 УХЛ3 устанавливается на монтажную плату или шину. Его оконная конструкция позволяет надеть на проводник без его разрезания - достаточно отключить питание, просунуть жилу через отверстие 30 мм и закрепить корпус. Подключение вторичной цепи - винтовыми зажимами, рекомендовано использовать медные провода сечением 1–2,5 мм2. Обязательно замыкать вторичную обмотку перед отключением нагрузки - разрыв цепи при работе вызывает опасное перенапряжение.

Безопасность и стандарты

• Сертифицирован - соответствие требованиям ГОСТ 7746
• Защита от прикосновения: да - корпус предотвращает случайный контакт с токоведущими элементами
• Степень защиты IP20 - допускает использование только внутри закрытых щитов, не для открытых площадок
• Климатическое исполнение УХЛ3 - подтверждает работоспособность в условиях холодного и влажного климата

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта энергии
• Оконная конструкция - упрощает монтаж и обслуживание
• FS 10 - обеспечивает отказоустойчивость при кратковременных перегрузках
• Винтовое подключение - надёжное и проверенное временем
• Производитель КЭАЗ - известный российский изготовитель с длительным опытом в измерительных устройствах

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• IP20 не защищает от пыли и влаги - запрещено применение вне герметичных щитов
• Номинальная мощность 5 В·А - не подходит для питания нескольких приборов одновременно; суммарная нагрузка не должна превышать этот показатель
• Запрещено размыкать вторичную цепь при наличии тока в первичной - риск возникновения высокого напряжения и выхода из строя
• Диаметр отверстия 30 мм - не подходит для проводов с внешним диаметром более 28 мм

Примеры использования

• Подключение к электросчётчику в промышленном щите управления насосной станцией
• Интеграция в систему автоматической защиты двигателя на конвейере
• Контроль тока нагрузки в распределительном пункте 0,4 кВ
• Измерение потребления в системах автономного электроснабжения с дизель-генераторами

Практические советы

• Выбирайте ТТК-40 600/5А 5ВА класс точности 0.5 УХЛ3, когда нужна точность выше 1%, особенно для оплаты по счётчикам
• Проверьте диаметр провода перед монтажом - он должен свободно проходить через 30 мм, но не быть слишком маленьким (не менее 10 мм)
• Обязательно используйте перемычку между выводами вторичной обмотки при отключении приборов - даже на время ремонта
• Не устанавливайте рядом с источниками сильных магнитных полей - это влияет на точность
• При использовании в составе системы учёта - согласуйте коэффициент трансформации (600/5 = 120) с настройками счётчика
• Артикул 219599 - совместим с другими изделиями серии ИТТ от КЭАЗ, что упрощает замену и комплектацию
