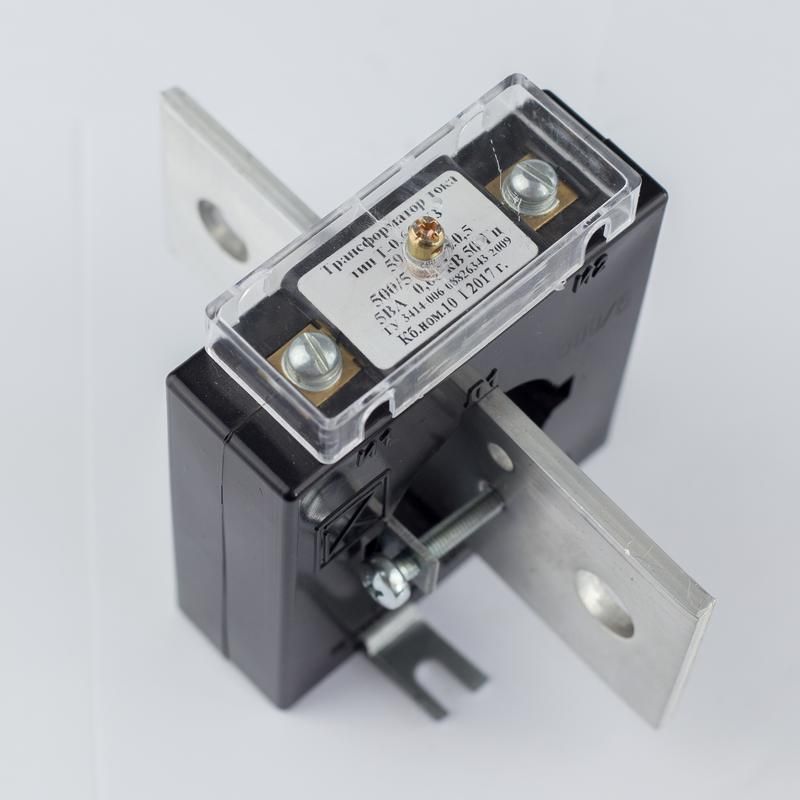

Трансформатор тока Т-0.66 600/5А кл. точн. 0.5S 5В.А Кострома ОС0000002205 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0.66 600/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) предназначен для безопасного снижения высоких токов до уровня, совместимого с измерительными приборами и устройствами защиты. Применяется в энергообъектах с напряжением до 660 В, особенно там, где важна точность учета и надежность работы релейной защиты.

Назначение и область применения

Этот трансформатор тока используется для преобразования больших значений тока - до 600 А - в стандартный вторичный сигнал 5 А. Он обеспечивает точную передачу сигнала измерительным приборам (амперметрам, счетчикам) и устройствам релейной защиты. Подходит для установки в распределительных щитах, на вводах питания, в цепях автоматизации промышленного оборудования. Особенно эффективен в системах, требующих высокой точности учета электроэнергии - например, на предприятиях с жесткими требованиями к балансу потребления.

Технические характеристики

• Номинальный первичный ток: 600 А - максимальный рабочий ток, который можно измерять без перегрузки;
• Номинальный вторичный ток: 5 А - стандартный выходной сигнал для подключения приборов;
• Класс точности: 0.5S - гарантирует погрешность не более +-0.5% в широком диапазоне нагрузок, включая малые токи (до 1% от номинала);
• Номинальная мощность: 5 В·А - максимальная нагрузка, которую может обслужить вторичная обмотка без потери точности;
• Рабочее напряжение: 660 В - максимальное напряжение изоляции между первичной и вторичной цепями;
• Коэффициент безопасности FS 10: при аварийном токе (например, КЗ) трансформатор выдерживает нагрузку до 10× от номинала без повреждения и сохраняет работоспособность после нормализации режима;
• Количество вторичных обмоток: одна - позволяет подключить один прибор или одну цепь защиты;
• Климатическое исполнение У3: рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Присоединение вторичной обмотки: винтовые зажимы - обеспечивают надежный контакт при многократных демонтажах;
• Монтажное исполнение: с шиной - устанавливается прямо на силовой проводник без разрыва цепи.

Совместимость и монтаж

Трансформатор тока измерительный Т-0.66 600/5 А класс точности 0.5S 5 ВА монтируется на однопроводную шину диаметром до 60 мм. Для правильной установки необходимо, чтобы шина проходила через центральное окно трансформатора плотно, без люфта. Монтаж выполняется при отключенном питании. После установки вторичная обмотка подключается к измерительному устройству медным проводом сечением не менее 2.5 мм2. Обязательно соблюдайте полярность: выводы “K1” и “K2” должны соответствовать маркировке прибора. Никогда не допускайте холостого хода вторичной обмотки - при отключенной нагрузке возникает опасное повышенное напряжение!

Безопасность и стандарты

Трансформатор тока измерительный Т-0.66 600/5 А класс точности 0.5S 5 ВА сертифицирован и соответствует ГОСТ Р 8.699–2014 и ГОСТ 7746–2015. Коэффициент безопасности FS 10 обеспечивает защиту от перегрева и пробоя изоляции при кратковременных перегрузках. Конструкция выполнена с двойной изоляцией и экранированием для минимизации влияния внешних помех. Все материалы соответствуют требованиям пожарной безопасности.

Преимущества

• Высокая точность класса 0.5S делает его подходящим для коммерческого учета электроэнергии;
• Монтаж «на шину» исключает необходимость отключения линии - экономит время при модернизации;
• Стандартный выход 5 А совместим с большинством современных измерителей и реле;
• Коэффициент безопасности FS 10 увеличивает срок службы при колебаниях нагрузки;
• Надежные винтовые зажимы позволяют легко менять оборудование без пайки.

Ограничения применения

• Не применяется в сетях выше 660 В - риск пробоя изоляции;
• Подходит только для однофазных цепей; для трехфазных систем требуется три таких трансформатора;
• Не рекомендован для длительной работы при токах ниже 5% от номинала (60 А) - точность снижается;
• Не предназначен для установки во взрывоопасных средах - отсутствует взрывозащита;
• Один канал вторичной обмотки - нельзя использовать для параллельного подключения нескольких приборов без согласования нагрузки.

Примеры использования

• Установка на вводе в промышленный цех для контроля потребления и подключения счетчика учёта;
• Интеграция в системы релейной защиты двигателей на насосных станциях;
• Монтаж в распределительных пунктах (РП) для сбора данных в системах АСКУЭ;
• Обновление старых щитов вместо механических амперметров - без изменения силового контура.

Практические советы

• Перед монтажом проверьте диаметр шины - он должен входить в окно трансформатора свободно, но без зазора;
• При использовании в условиях частых перегрузок регулярно контролируйте нагрев корпуса - допустимый максимум +70C;
• Если планируете подключение нескольких приборов к одной обмотке - суммарная нагрузка не должна превышать 5 В·А;
• Для долговечности используйте термоусадочные трубки на вторичных проводах - защита от механических повреждений и влаги;
• При замене трансформатора тока измерительный Т-0.66 600/5 А класс точности 0.5S 5 ВА от ФКУ ИК-1 (Кострома) обязательно сверьте маркировку на корпусе с проектом - даже незначительное отличие в коэффициенте трансформации может исказить показания.
